Montering-lynvejledning (Dansk)
Side 86 Monterings-lynvejledning KACO blueplanet 3.0-4.6 TL1
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

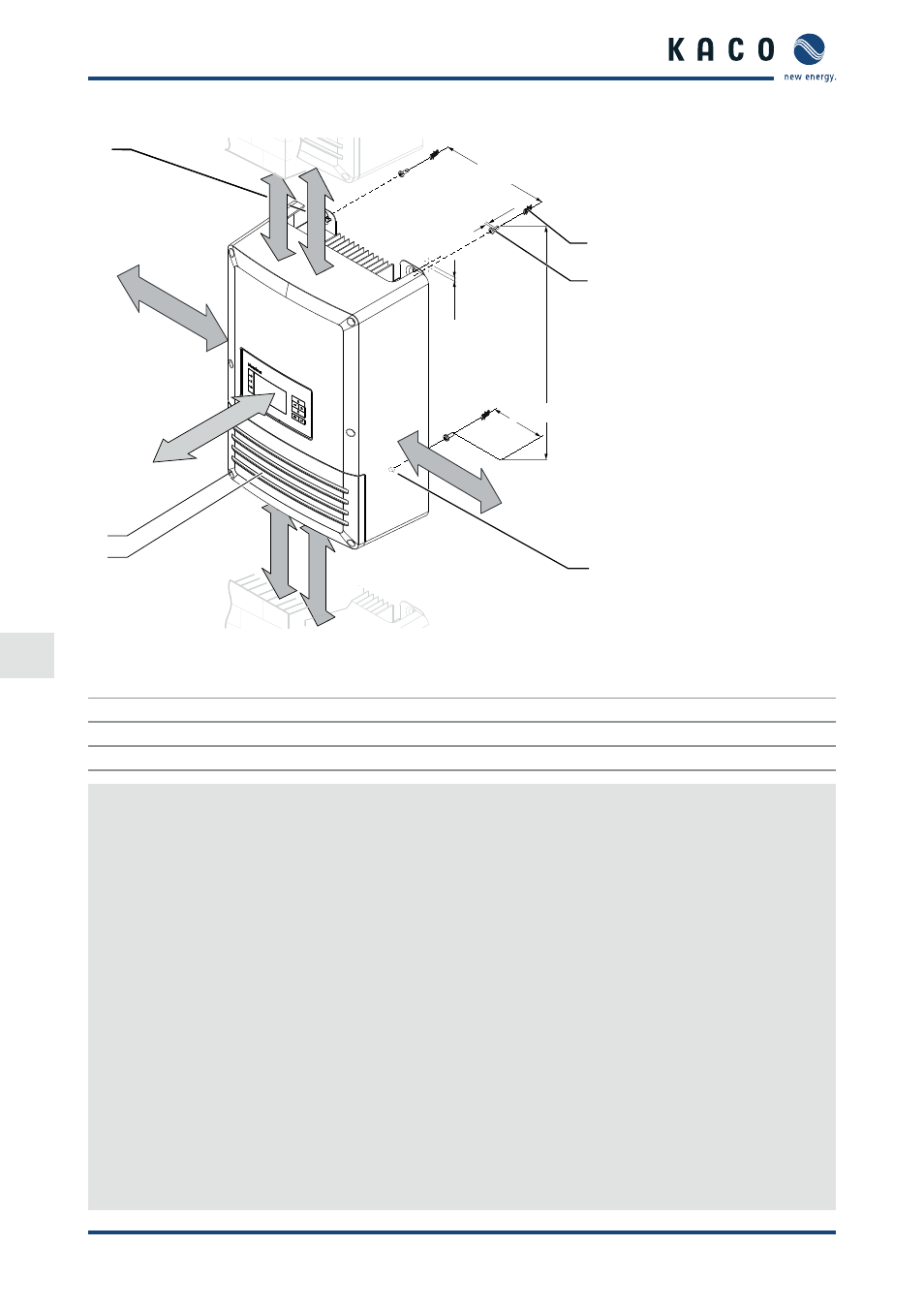

Billede 4: Mininumsafstande for/ophængning af vekselretteren
Billedtekst
1 Dæksel til tilslutningsområdet 4 Dyvler (3x)
2 Skruer til fastgøring (2xtorx) 5 Skruer til montering (3x)
3 Ophængsbeslag 6 Boring til sikring af vekselretteren
Montering af vekselretter
1. Lav en markering på væggen for den øvre placering af borehullerne efter dimensionerne i billede 8, eller
anvend ophængsbeslagene på kabinettets bagside.
BEMÆRK: Minimumafstandene mellem vekselretterne (700 mm) hhv. vekselretteren og loftet/gulvet (500
mm) og afstandene til siderne (150 mm und 250 mm) skal overholdes.
2. Placer dyvlerne.
3. De øverste skruer til montering skrues på væggen i overensstemmelse med den angivne afstand (3 mm).
4. Hæng vekselretteren i ophængningsbeslagene i skruerne.
5. Drej skruerne til fastgørelse ud af dækslet til tilslutningsområdet.
6. Dæksel til tilslutningsområdet sænkes.
7. Variant 1: Marker placeringen af de nedre huller.
8. Hægt vekselretteren af, og placer dyvlerne til sikring af vekselretteren.
9. Hæng vekselretteren tilbage i de øverste skruer og stram den nederste monteringsskrue på væggen.
10. Variant 2: Fjernelse af skive. (Se billede 7 på side 6)
11. Bor huller til dyvelhul efter størrelse, og fastgør med skrue til montering på væggen.
12. Indsæt skyder.
13. Sæt kabinettets dæksel på igen.
14. Skru skruerne til fastgørelse fast på dækslet.
» Vekselretteren er monteret. Fortsæt installationen.
