Zkrácený návod k obsluze (Česky)
Strana 70 Stručný návod k montáži zařízení KACO blueplanet 3.0-4.6 TL1
Odborník v oboru elektrotechniky
Legenda k Obr. 8 až Obr. 10
1 kabelové šroubení 2 těsnění 4 nástrčka
2 těsnění 3 Skříň 5 délky kabelů
UPOZORNĚNÍ
›
Pokud váš provozovatel sítě nebo energetická společnosti požaduje monitorování 3fázové sítě, je
nutné 3fázové (pětipólové) připojení k síti. Navíc je nutné aktivovat 3fázové sledování v nabídce
„Parameter“ [Parametr].Ptejte se před instalací u svého provozovatele sítě nebo energetické společ-
nosti na potřebné připojení k síti.
Konfigurace propojovacího konektoru střídavého napětí
ඣ Přípojná část je otevřena.
1.
Nasuňte kabelové šroubení na kabel.
2. Vyberte těsnění podle použitého průměru kabelu (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Pouzdro s těsněním nasuňte na kabel.
4. Odizolujte 50 mm kabelu.
5. Žíly N, L1 u 1fázového připojení nebo N, L1, L2, L3 u 3fázového připojení zkraťte o 8 mm.
6. Žíly (N, L1, PE u 1fázového připojení nebo N, L1, L2, L3 u 3fázového připojení) odizolujte o 12 mm.
7. Flexibilní žíly se musí osadit dutinkami pro žíly dle DIN 46228.
8. Zaveďte kabely do kontaktů podle značení na držáku kontaktů.
9. Dotáhněte šrouby na držáku kontaktů utahovacím momentem 1 Nm.
10. Držák kontaktů zatlačte do pouzdra, dokud se neozve slyšitelné cvaknutí.
11. Pouzdro si přidržte plochým klíčem (vel. 30).
Dotáhněte kabelové šroubení utahovacím momentem 6,5 Nm.
» Proveďte elektrické připojení.
8.6 (7.2) Elektrické připojení
Proveďte na zadní straně skříně připojení pro generátor FV a síťové připojení přostřednictvím propojovacího
konektoru.
DC
1 2 3

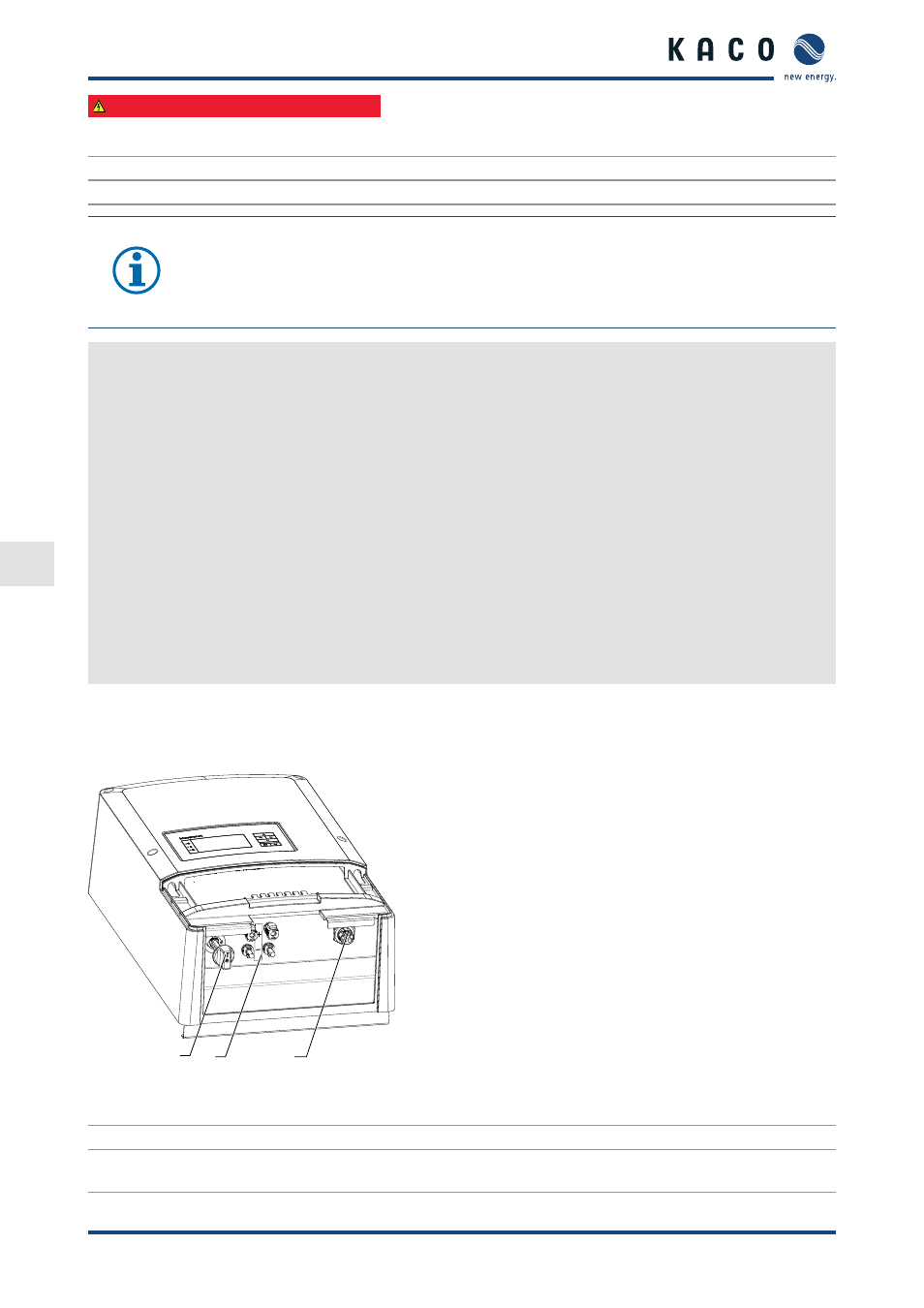

Obr. 14: Připojovací prostor: Elektrické připojení
Popis
1 Odpojovač DC 3 propojovací konektor zařízení
2 propojovací konektor stejnosměrného napětí pro
generátor FV
