Elettricista specializzato
2.6.2.1 (7.3.3) Configurazione circuitale
PERICOLO
Pericolo di morte dovuto a scariche elettriche (arco voltaico)!
L'assegnazione errata degli inseguitori MPP può causare gravi danni all'inverter
Il contatto con i collegamenti sotto tensione causa la morte o gravi lesioni.
› Assicurare possibilità di disinserimento onnipolare separate per ogni inseguitore MPP.
›
Rispettare la configurazione circuitale standard consigliata.
1
Tracker A
2
U
MPP
n
1
n
2
=
B
1
Tracker A
2
U
MPP
n
1
B

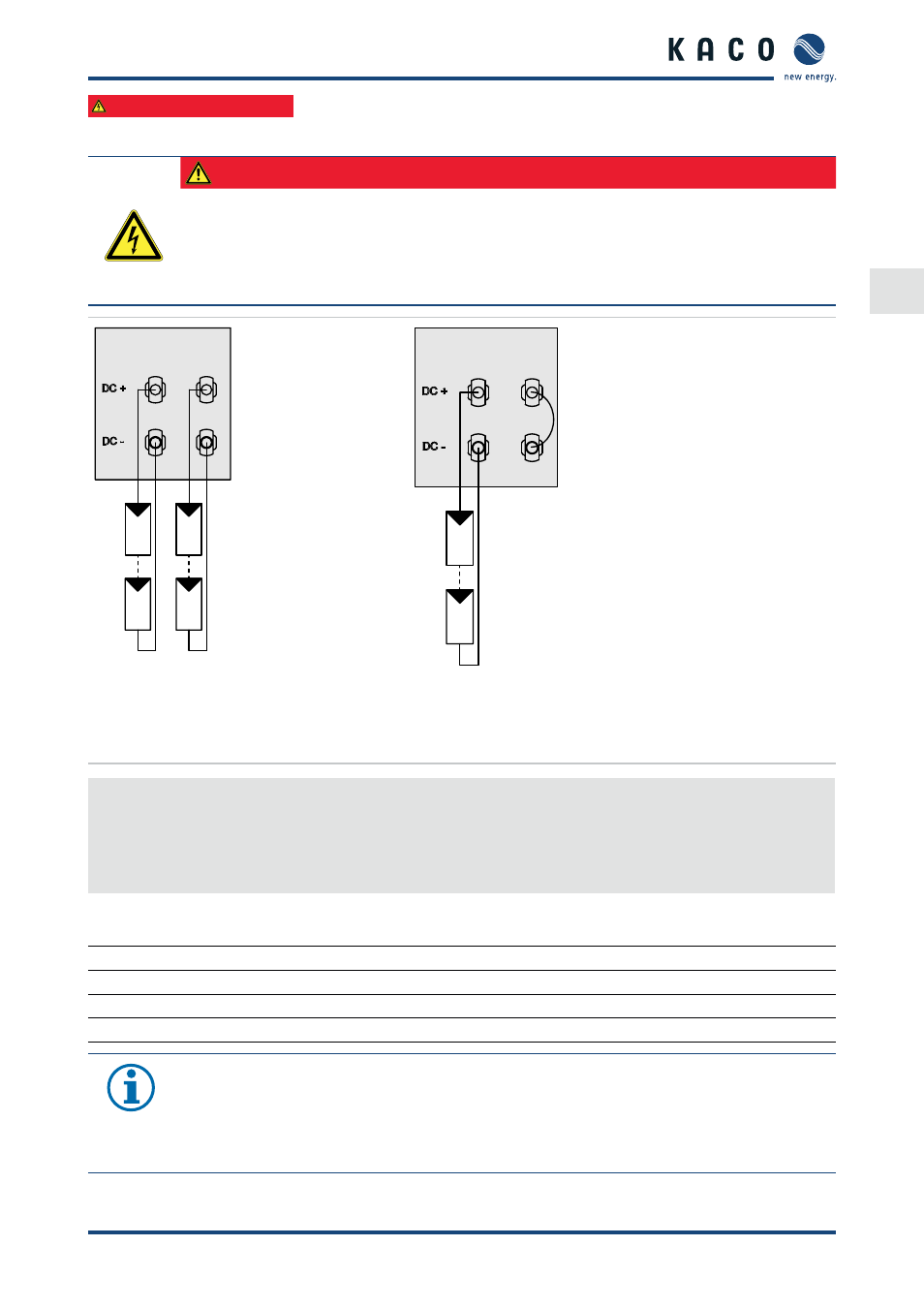

Immagine 17: Configurazione circuitale standard
consigliata Immagine 18: Configurazione circuitale con inseguitore MPP B non
utilizzato
Collegamento del generatore FV
1. Rimuovere i cappucci protettivi dalle spine CC.
2. Collegare il generatore FV ai connettori CC sul lato inferiore dell'apparecchio.
3. Accertarsi che le connessioni a spina non utilizzate siano chiuse con cappucci protettivi.
» L'inverter adesso è collegato al generatore FV.
2.7 Numeri di telefono dell'assistenza
Risoluzione di problemi tecnici Consulenza tecnica
Inverter +49 (0) 7132/3818-660 +49 (0) 7132/3818-660
Data logging e accessori +49 (0) 7132/3818-690 +49 (0) 7132/3818-690
Customer Helpdesk Dal lunedì al venerdì dalle ore 8:00 alle 17.00
AVVISO
Per ulteriori informazioni relative ai dati tecnici, collegamenti di interfacce, uso, manutenzione ed
eliminazione dei guasti si rimanda alle istruzioni per l'uso in lingua inglese.
Il manuale completo nella vostra lingua è disponibile sul sito http://kaco-newenergy.com. (Mappa
geografica nella sezione "Download")
