DK
Montering-lynvejledning (Dansk)
Monterings-lynvejledning KACO blueplanet 3.0-4.6 TL1 Side 87
Elinstallatører
10.3.3 (7.1) Åbning af tilslutningsområdet
1 2
3

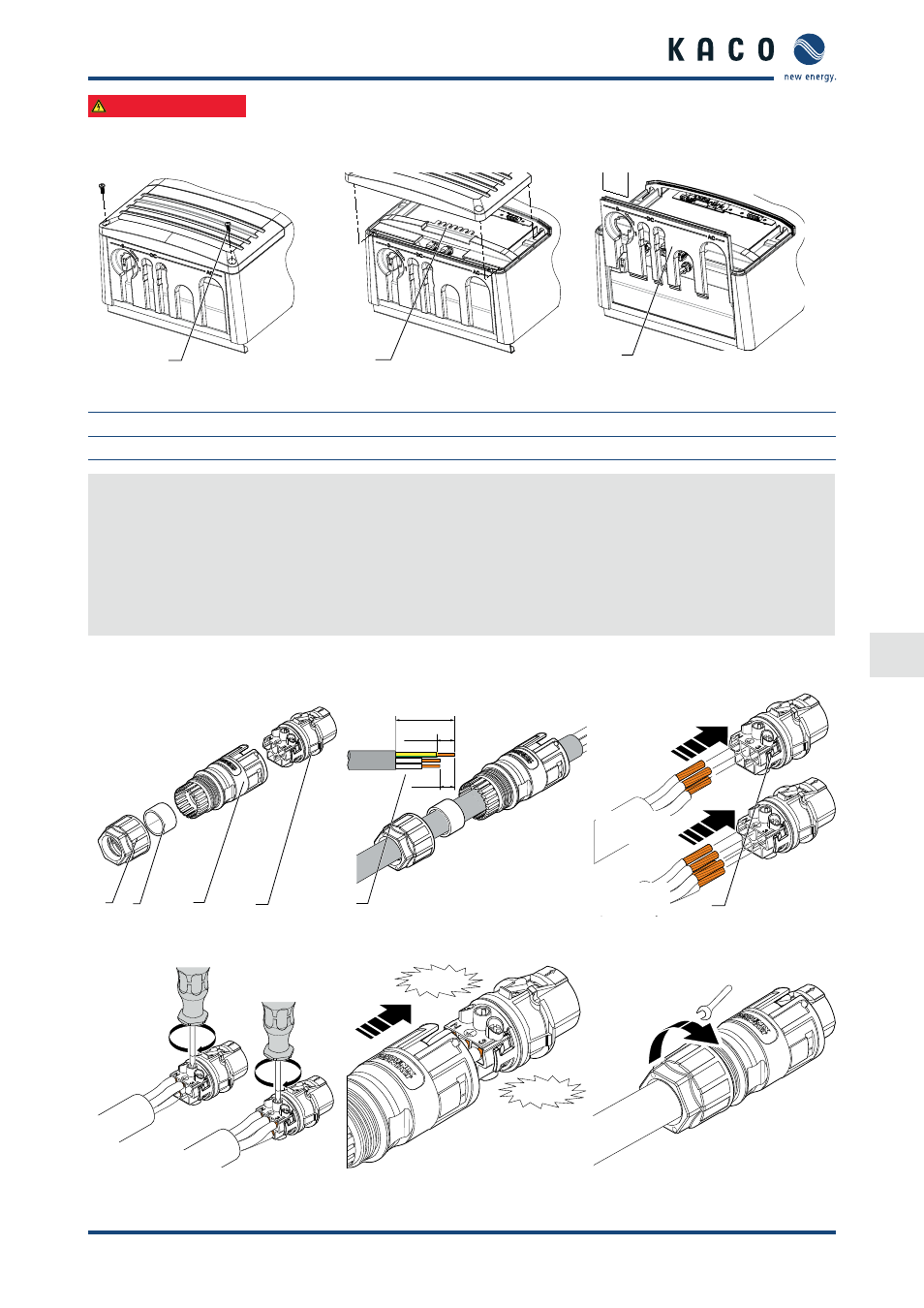

Billede 5: Demontering af dæksel Billede 6: Fjernelse af dæksel Billede 7: Fjernelse af skive
Billedtekst
1 Skruer til fastgøring (2x) 2 Dæksel til tilslutningsområdet 3 Skive
Åbning af tilslutningsområde
ඣ Du har foretaget vægmonteringen.
1.
Sæt DC-afbryderen i „OFF“-position.
2. Drej skruerne til fastgørelse ud af dækslet til tilslutningsområdet.
3. Løft dækslet af.
4. Træk skiven udad.
» Konfiguration af AC-stikforbindelse til tilslutning.
10.3.4 (7.1.1) Konfiguration af AC-stikforbindelse
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
3-faset tils-
lutning
1-faset til-
slutning
Billede 8: AC-stikforbindelse Billede 9: Afisolering af kabler Billede 10: Tilslutning af ledninger
1 Nm
1 Nm
3-faset tilslut-
ning
1-faset tilslut-
ning
CLICK !
CLICK !
30
6,5 Nm
Billede 11: Spænd skruerne Billede 12: Tryk afbryderarmen ind i
kabinettet Billede 13: Spænd kabelforskruningen
