HU HU
Rövid szerelési útmutató (Magyar)

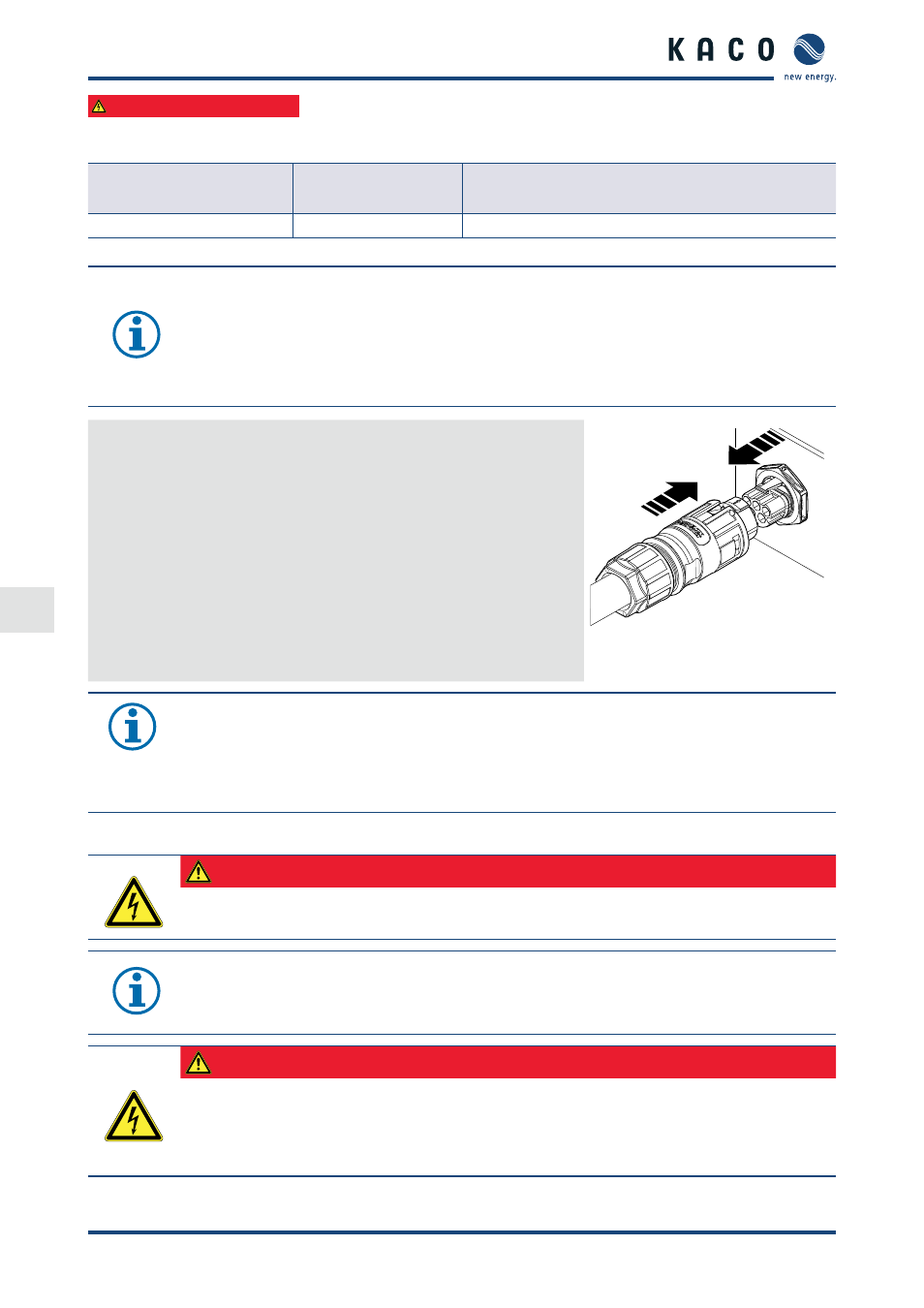

80. oldal KACO blueplanet 3.0-4.6 TL1 rövid szerelési útmutató
Villamossági szakember
9.6.1 (7.2.1) Az inverter csatlakoztatása az ellátóhálózathoz
Készüléktípus Vezeték-keresztmet-
szet Biztosíték: gL olvadóbiztosítékok
vagy egyenértékes biztosító automaták
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A 4,0 mm² vezeték-keresztmetszet mellett
1.táb: A NYM vezetékek ajánlott vezeték-keresztmetszete és biztosítéka
TUDNIVALÓ
Nagy hálózatoldali vezetékellenállás, vagyis nagy vezetékhossz esetén betápláláskor megnő a
feszültség az inverter hálózati kapcsain. Az inverter felügyeli a feszültséget.
Ha a feszültség túllépi az országspecifikus határértéket, akkor az inverter lekapcsol.
›
Gondoskodjon a megfelelően méretezett vezeték-keresztmetszetről, ill. a vezetékhossz rövidségé-
ről.
A hálózati bekötés végrehajtása
ඣ AC csatlakozódugó konfigurálva.
1.
Kösse össze a konfigurált csatlakozódugót bepattintással a készülék
csatlakozódugójával.
2. A vezetékeket szakszerűen helyezze el.
» Ezzel bekötötte az invertert az elektromos hálózatba. 15. kép: AC csatlakozódugó bepat-
tintása a készülék csatlako-
zódugójába.
TUDNIVALÓ
A telepítés végső fázisában fel kell szerelni egy AC oldali megszakítót. Ezt a megszakítót úgy kell fel-
szerelni, hogy bármikor akadályoztatás nélkül hozzáférhető legyen.
Ha az előírások hibaáram védőkapcsoló beszerelését határozzák meg, akkor A típusú hibaáram
védőkapcsolót kell használni.
9.6.2 (7.3) A PV generátor bekötése
VESZÉLY
Érintési feszültség miatti életveszély!
›
Az IEC62109-1 5.3.1 § szerint a csatlakoztatott PV-modulok vagy ágak földelése alapvetően tilos.
TUDNIVALÓ
A csatlakozó PV modulokat az IEC 61730 A kategória szerinti DC rendszerfeszültségre, de legalább az
AC hálózati feszültség értékére kell méretezni.
VESZÉLY
Érintési feszültség miatti életveszély!
›
A szerelés közben: Válassza le a DC pozitív és DC negatív pólust a földpotenciálról (PE).
› A beépített DC megszakító működtetésével válassza le az invertert a PV generátorról.
›
Húzza le a csatlakozódugót.
