KACO blueplanet 3.0 - 4.6 TL1 - Manual (Página 64)

PT PT
Manual breve de montagem (Português)
Página 64 Instrução breve de montagem KACO blueplanet 3.0-4.6 TL1
Electrotécnico
7.6.2.1 (7.3.3) Ligação
PERIGO
Perigo de vida devido choque eléctrico (arco eléctrico)!
Ocupação errada dos Tracker MPP leva a danos graves do inversor.
Morte ou ferimentos graves ao tocar em ligações sob tensão.
› Garanta a possibilidade de separação de todos os pólos de cada um dos trackers MPP.
›
Respeite a ligação standard recomendada.
1
Tracker A
2
U
MPP
n
1
n
2
=
B
1
Tracker A
2
U
MPP
n
1
B

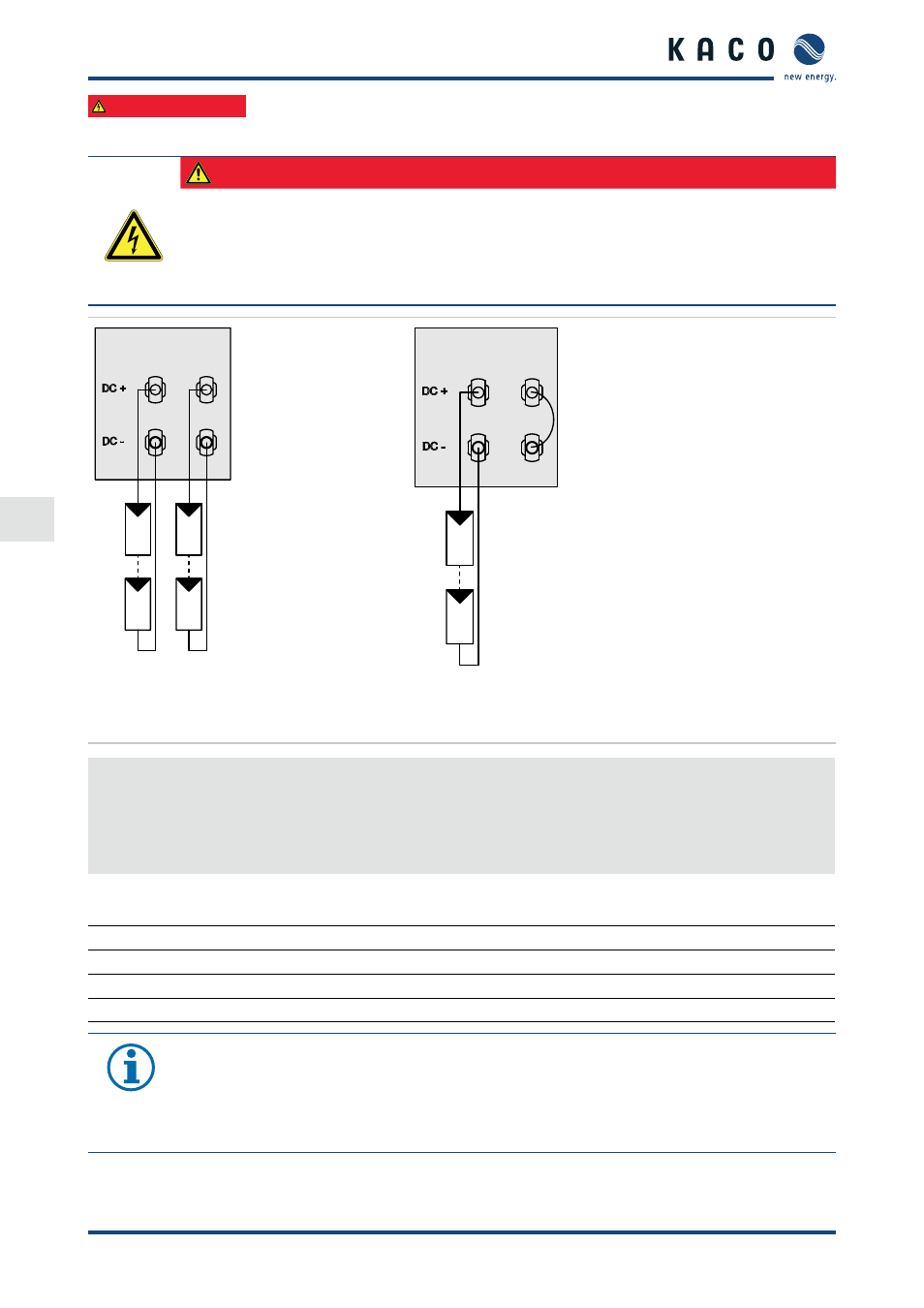

Figura 17: Ligação standard recomendada Figura 18: Ligação com MPP-Trackers B não utilizados
Ligar o Gerador FV
1. Remover as capas de protecção dos conectores de ligação DC.
2. Ligar o gerador FV aos conectores DC instalados no lado de baixo da caixa.
3. Garantir que as ligações por conector não utilizadas são protegidas com capas de protecção.
» O inversor está ligado ao gerador FV.
7.7 Número de telefone de serviço
Resolução de problemas técnicos Informações técnicas
Inversores +49 (0) 7132/3818-660 +49 (0) 7132/3818-660
Data logging e acessórios +49 (0) 7132/3818-690 +49 (0) 7132/3818-690
Customer Helpdesk Segunda a sexta 8:00 às 17:00
NOTA
Mais informações em relação a dados técnicos, ligação de interfaces, operação, manutenção e elimi-
nação de irregularidades constam no manual de instruções do idioma de inglês.
Encontra o manual completo no seu idioma na nossa página de internet http://kaco-newenergy.
com. (Mapa mundial na zona "Download“)
