Skrócona instrukcja montażu (Polski)
Strona 36 Skrócona instrukcja montażu KACO blueplanet 3.0-4.6 TL1
Elektryk
Sprawdzić, czy nie ma zwarcia do ziemi
1. Określić napięcie stałe i opór na generatorze fotowoltaicznym między:
–
przewodem ochronnym (PE) a przewodem dodatnim
–
przewodem ochronnym (PE) a przewodem ujemnym
Jeżeli mierzone napięcia są stabilne, to zwarcie do ziemi ma miejsce w generatorze wzgl. w jego okablowaniu.
Wzajemny stosunek zmierzonych napięć informuje o lokalizacji tego błędu.
Ponadto należy pamiętać o tym, żeby sumaryczna rezystancja izolacji generatora fotowoltaicznego była większa
od 2,0 megaomów, ponieważ przy niższym oporze izolacji falownik nie będzie zasilać.
2. Przed podłączeniem generatora DC usunąć ewentualne błędy.
WSKAZÓWKA
Podłączone moduły fotowoltaiczne należy zwymiarować zgodnie z IEC 61730, klasa A, stosownie do
przewidzianego napięcia systemowego DC, jednakże co najmniej do wartości napięcia sieci AC.
1 2
A B

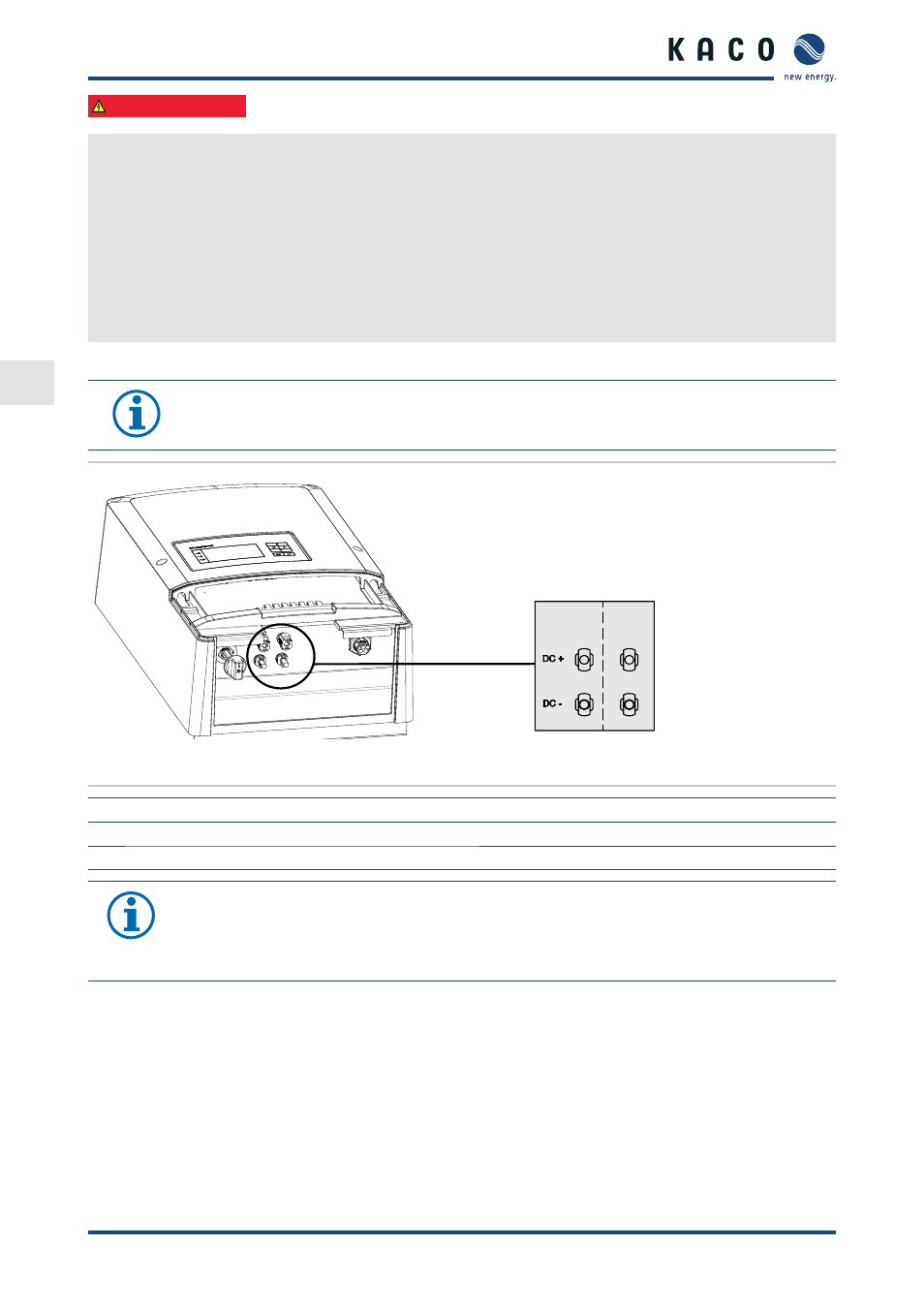

Rysunek 16: Przyłącza bieguna dodatniego i ujemnego DC
Objaśnienia
A Tracker MPP A B Tracker MPP B
1 Przyłącza bieguna dodatniego i ujemnego DC 2 Przyłącza bieguna dodatniego i ujemnego DC
WSKAZÓWKA
Moc całkowita urządzenia jest nadal ograniczona. Jeżeli na wejściu podłączona moc przekracza
P(DCmax)/2, to maksymalna moc wejściowa 2. wejścia zmniejsza się odpowiednio. Zwracać uwagę
na to, by nie przekroczyć maksymalnej mocy wejściowej.
