Guida rapida di montaggio (in italiano)
Pagina 18 Guida rapida di montaggio KACO blueplanet 3.0-4.6 TL1
Elettricista specializzato
Verifica dell'assenza di dispersioni a terra
1. Rilevare la tensione continua e la resistenza proveniente dal generatore FV
–
conduttore di terra (PE) e conduttore positivo
–
conduttore di terra (PE) e conduttore negativo
La presenza di tensioni fisse indica una dispersione a terra del generatore di CC o del suo cablaggio. Il rapporto
reciproco tra le tensioni misurate fornisce un'indicazione sulla posizione del guasto.
È inoltre necessario tenere conto del fatto che il generatore FV presenta in totale una resistenza di isolamento di
oltre 2,0 MOhm, poiché altrimenti l'inverter, con una resistenza d'isolamento più bassa, non immetterebbe in rete.
2. Eliminare altri eventuali guasti prima di collegare il generatore di CC.
AVVERTENZA
I moduli FV collegati in base alla norma IEC 61730 devono essere di classe A e adeguati alla tensione
di sistema CC nominale e in ogni caso alla tensione CA di rete.
1 2
A B

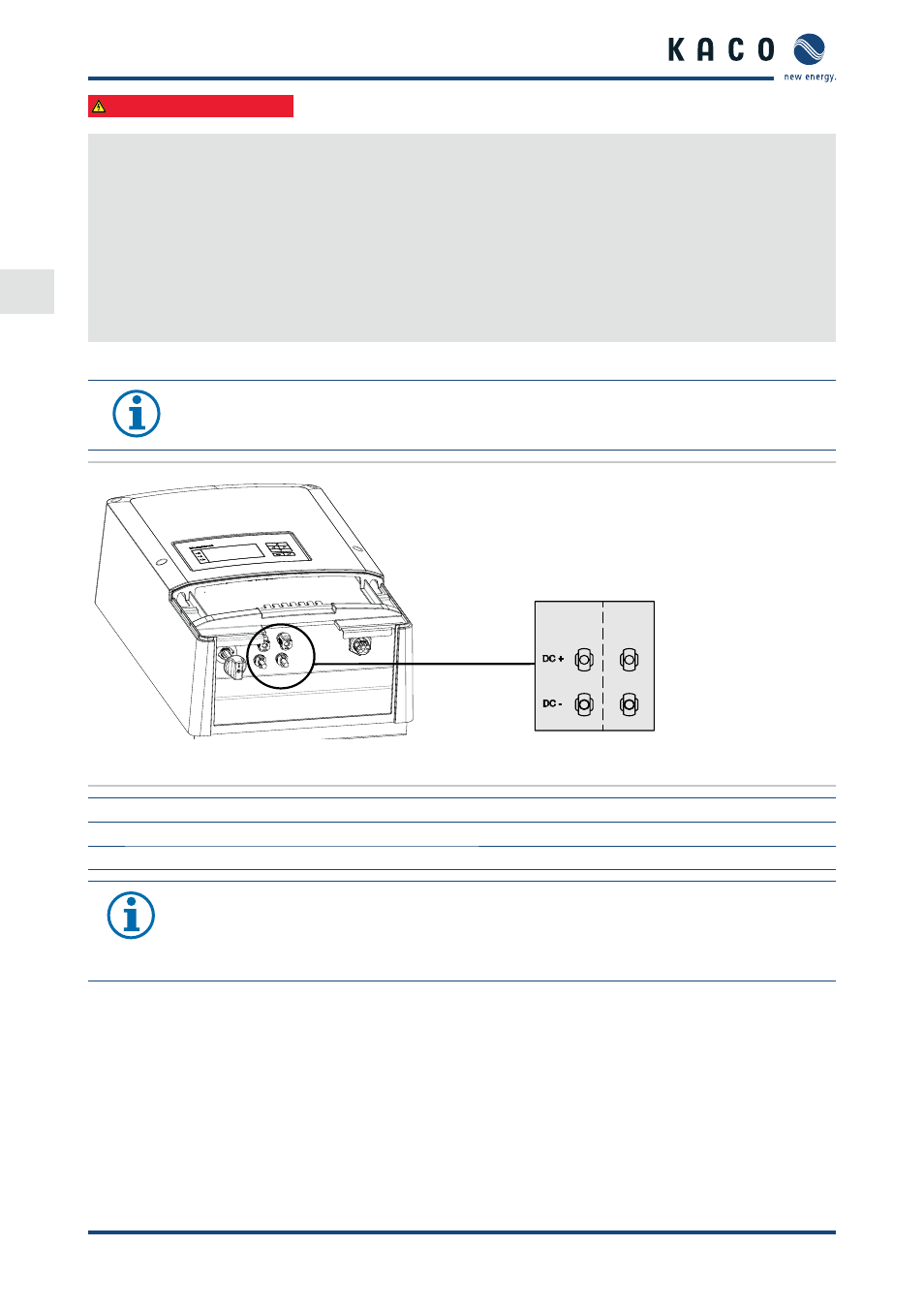

Immagine 16: Collegamenti per conduttore CC positivo e conduttore CC negativo
Legenda
A Inseguitore MPP A B Inseguitore MPP B
1 Collegamenti conduttore CC positivo/negativo 2 Collegamenti conduttore CC positivo/negativo
AVVERTENZA
La potenza totale dell'apparecchio continua ad essere limitata. Se un ingresso viene configurato con
un valore superiore a P(CCmax)/2 , la potenza in ingresso del 2. ingresso si riduce in proporzione.
Assicurarsi che non venga superata la potenza in ingresso massima.
