Manual breve de montagem (Português)
Instrução breve de montagem KACO blueplanet 3.0-4.6 TL1 Página 59
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

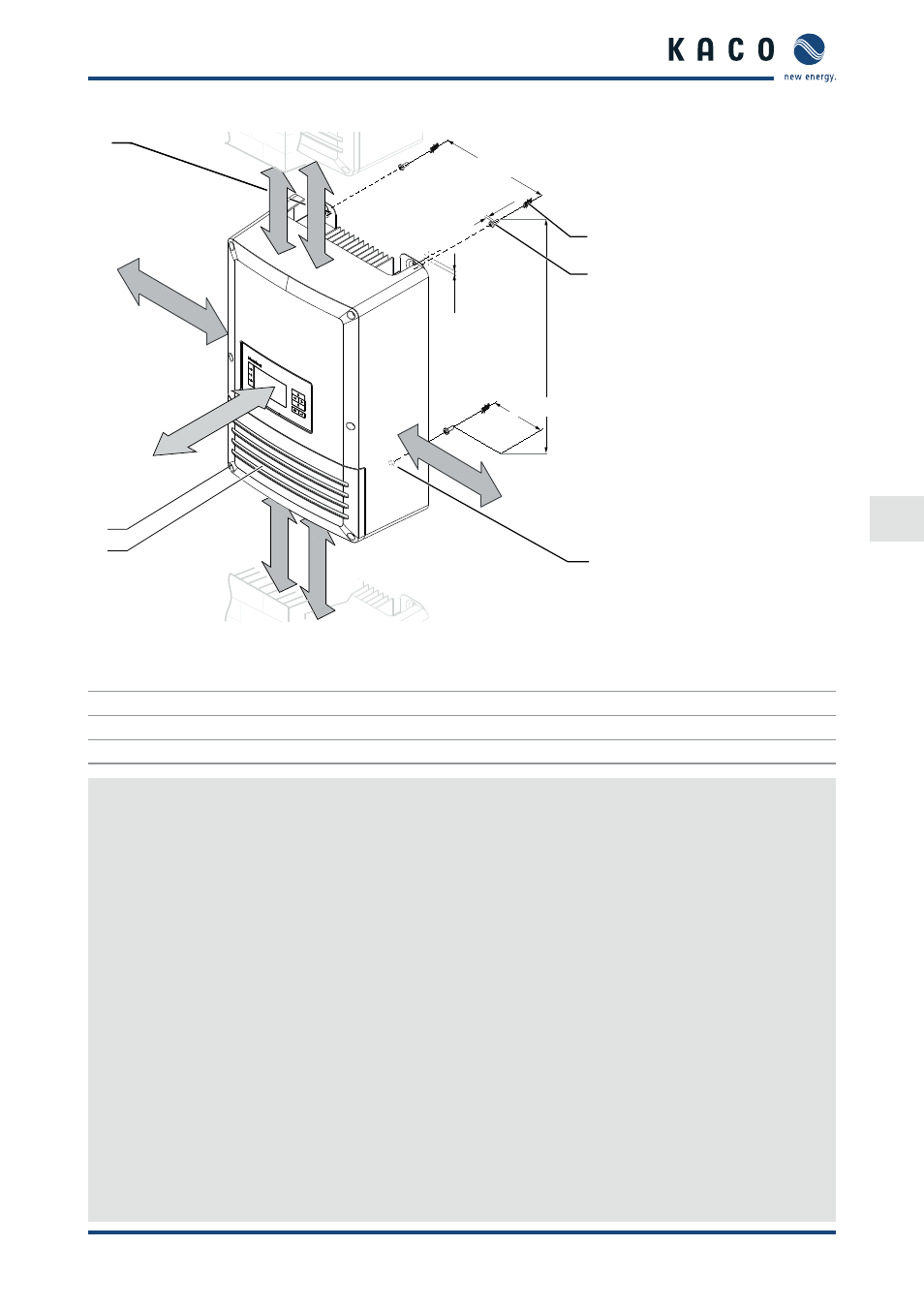

Figura 4: Distâncias mínimas/suspensão do inversor
Legenda
1 Tampa da área das ligações 4 Cavilha (3x)
2 Parafusos de fixação (2xTorx) 5 Parafusos de montagem (3x)
3 Alças de suspensão 6 Furo para o fusível do inversor
Montar o inversor
1. Marcar na parede a posição dos furos superiores de acordo com as medidas na figura 8 ou com ajuda das alças
de suspensão na parte traseira do aparelho.
NOTA: Respeitar as distâncias mínimas entre os inversores (700 mm) ou o inversor e o tecto/chão (500 mm),
bem como as distâncias laterais (150 mm e 250 mm).
2. Colocar cavilha.
3. Enroscar os parafusos de montagem de acordo com a distância indicada (3 mm) para a parede.
4. Engatar o inversor pelas alças der suspensão nos parafusos.
5. Desaparafusar os parafusos para a fixação na tampa da área de ligações.
6. Retirar a tampa da área das ligações.
7. Variante 1: Marcar posição do furo inferior.
8. Retirar o inversor e inserir a bucha para a fixação do inversor.
9. Engatar novamente o inversor nos parafusos superiores e para a montagem fixar com os parafusos inferiores
na parede.
10. Variante 2: Retirar dispositivo de deslizamento. (Consulte a figura 7 na página 6)
11. Fazer o furo de acordo com o tamanho da bucha e fixar com o parafuso, para montagem, na parede.
12. Colocar o dispositivo de deslizamento.
13. Colocar tampa na caixa.
14. Enroscar parafusos para fixação da tampa.
» O inversor está montado. Continue com a sua instalação.
