IT IT
Guida rapida di montaggio (in italiano)
Pagina 16 Guida rapida di montaggio KACO blueplanet 3.0-4.6 TL1
Elettricista specializzato
Legenda delle Immagine 8 fino a Immagine 10
1 Raccordo a vite 2 Guarnizione 4 Spina di contatto
2 Guarnizione 3 Involucro 5 Lunghezze dei cavi
AVVERTENZA
›
Se il gestore della rete o il fornitore di energia elettrica richiede un monitoraggio per rete trifase,
è necessario un collegamento trifase (a cinque poli). Inoltre, il monitoraggio per rete trifase deve
essere attivato nel menu “Parametri”. Prima di procedere con l’installazione, informarsi presso il
gestore della rete o il fornitore di energia elettrica del collegamento richiesto
Configurazione del connettore CA
ඣ Vano collegamenti aperto.
1.
Spingere il raccordo a vite sopra il cavo.
2. Selezionare la guarnizione in base al diametro dei cavi adottati (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Spingere l'involucro con la guarnizione sopra il cavo.
4. Sguainare il cavo di 50 mm.
5. Accorciare di 8 mm i conduttori N, L1 con collegamento monofase oppure N, L1, L2, L3 con collegamento tri-
fase.
6. Spelare di 12 mm i conduttori N, L1, PE con collegamento monofase oppure N, L1, L2, L3 con collegamento tri-
fase.
7. I conduttori flessibili devono essere dotati di capocorda conformi alla norma DIN 46228.
8. Collegare i conduttori come indicato dalle diciture presenti sul morsetto.
9. Serrare le viti del morsetto a 1 Nm.
10. Spingere il morsetto nell'involucro finché non fa un "clic" udibile.
11. Fermare l'involucro con una chiave (da 30).
Serrare il raccordo a vite con una coppia di serraggio di 6,5 Nm .
» Realizzazione del collegamento elettrico.
2.6 (7.2) Realizzazione del collegamento elettrico
Effettuare l'allacciamento al generatore FV e l'allacciamento alla rete sul lato inferiore dell'inverter utilizzando gli
appositi connettori.
DC
1 2 3

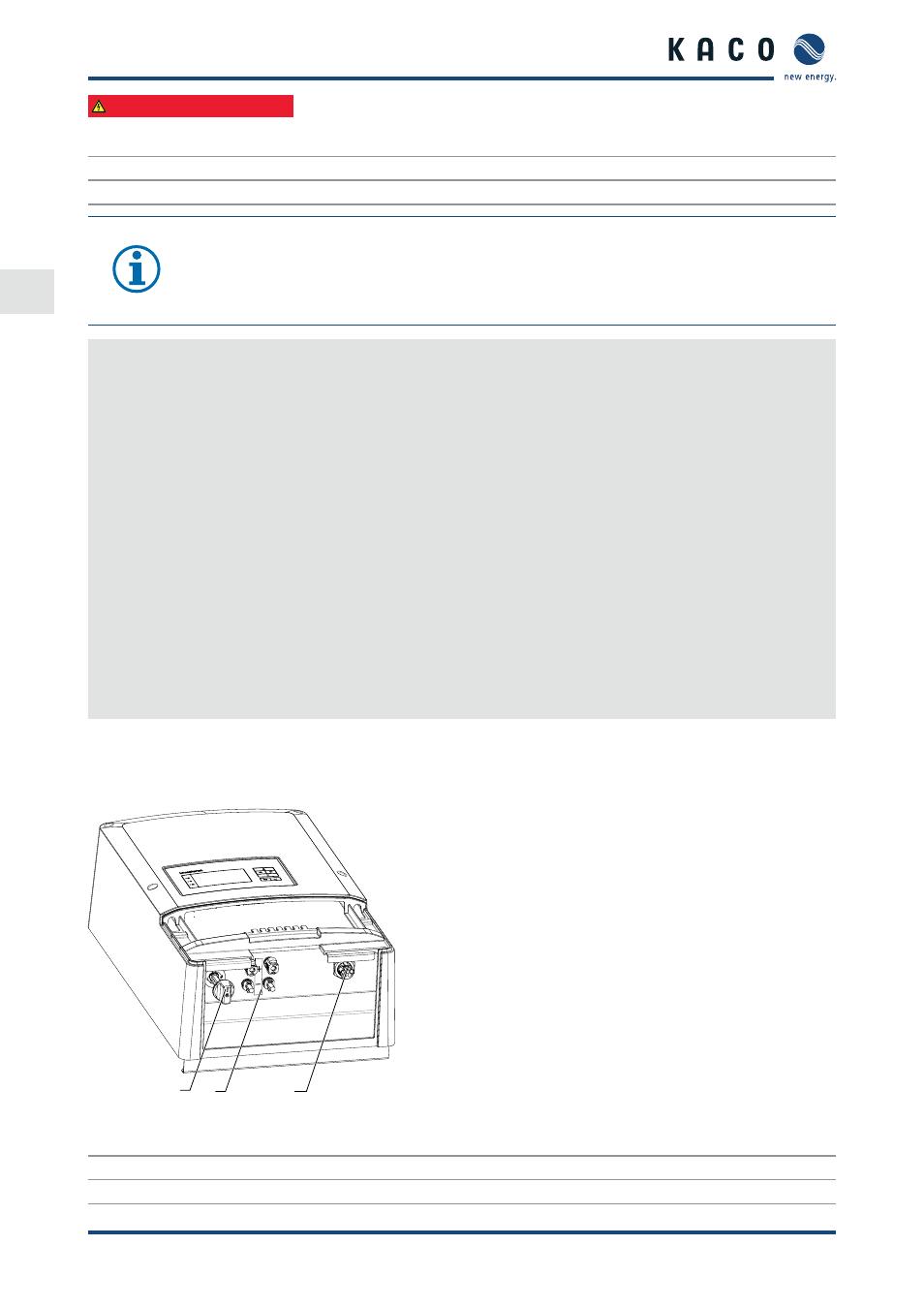

Immagine 14: Vano collegamenti: collegamento elettrico
Legenda
1 Sezionatore CC 3 Connettore dell'apparecchio
2 Connettore CC per il generatore PV 5
