Korte montagehandleiding (Nederlands)
Bladzijde 44
Korte montagehandleiding KACO blueplanet 3.0-4.6 TL1
Elektricien
5.6.1
(7.2.1) Omvormer op het voedingsnet aansluiten
Type apparaat
Kabeldoorsnede
Afzekering: Smeltzekeringen gL
of vergelijkbare installatieautomaten
KACO blueplanet 3.0-4.6 TL1
6,0 mm²
25 A bij 4,0 mm² kabeldoorsnede
Tabel 5:
Aanbevolen kabeldoorsneden en afzekering van de NYM-kabels
OPMERKING
Bij hoge kabelweerstand, d.w.z. bij een grote lengte van de kabel aan de netzijde, wordt de spanning
aan de netklemmen van de omvormer tijdens het voedingsbedrijf verhoogd. De omvormer bewaakt
deze spanning.
Overschrijdt de spanning de landspecifieke grenswaarde van de
netoverspanning, dan schakelt de omvormer uit.
›
Let op kabeldoorsneden van voldoende grootte resp. korte kabellengten.
Netaansluiting uitvoeren
ඣ AC-stekker geconfigureerd.
1.
Geconfigureerde stekker met de apparaatstekker door vastklikken
verbinden.
2. Kabel vakkundig leggen.
»
De omvormer is nu op het kabelnet aangesloten.

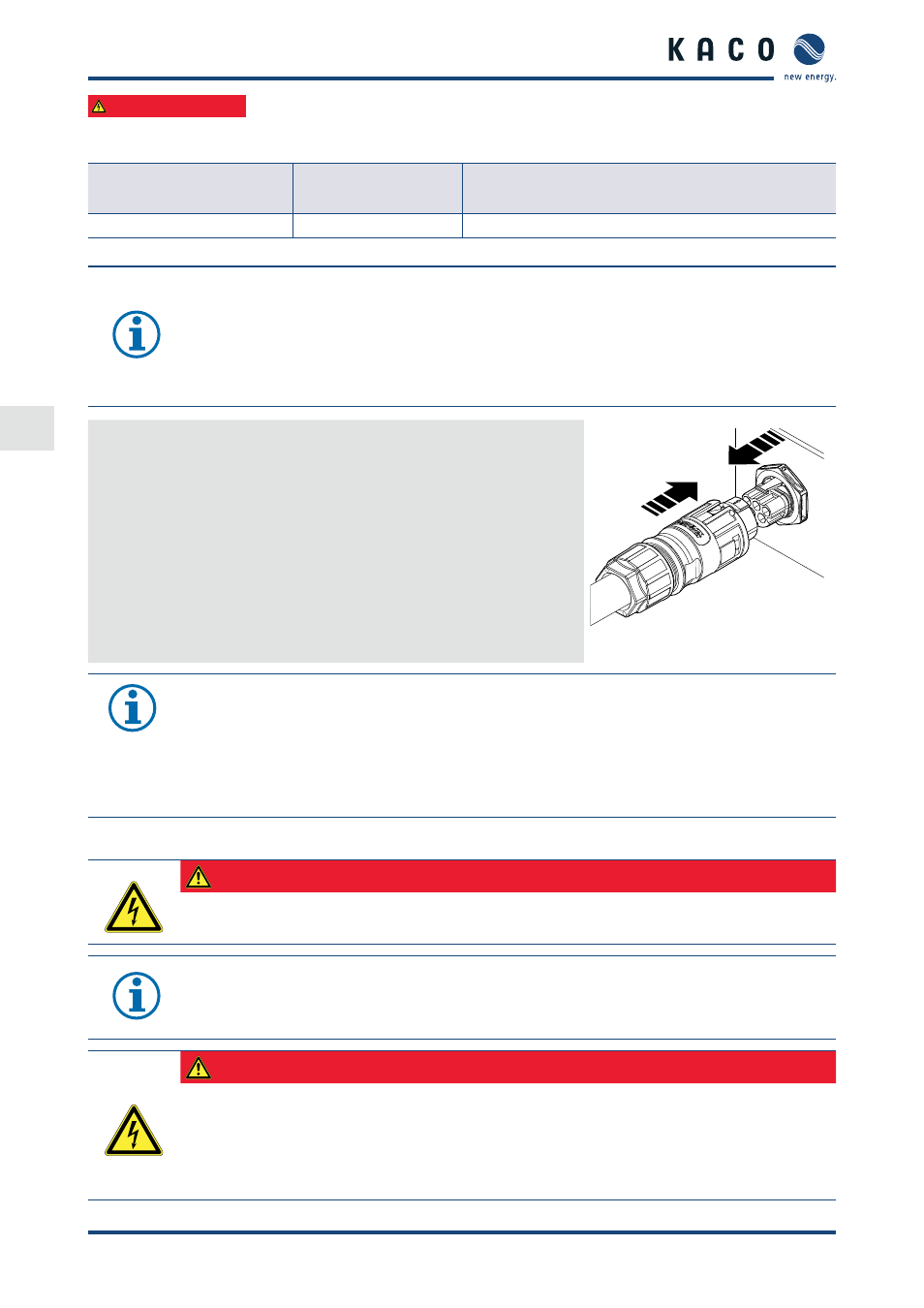

Afbeelding 15: AC-stekker met de
apparaatstekker vastklikken.
OPMERKING
In het laatste gedeelte van de installatie dient een AC-zijdige scheidingsvoorziening te worden aan-
gebracht. Deze scheidingsvoorziening zodanig aanbrengen dat zij op ieder moment ongehinderd is
te bereiken.
Is door installatievoorschriften een aardlekschakelaar noodzakelijk, dan dient een aardlekautomaat
van het type A te worden toegepast.
5.6.2
(7.3) PV-generator aansluiten
GEVAAR
Levensgevaar door het aanraken van onder spanning staande onderdelen!
›
Conform IEC62109-1 §5.3.1 is een aarding van aangesloten PV-modules of strengen altijd verboden.
OPMERKING
Aangesloten fotovoltaïsche panelen moeten conform IEC 61730 Class A geschikt zijn voor de hiervoor
bedoelde DC-systeemspanning, ten minste echter voor de waarde van de AC-netspanning.
GEVAAR
Levensgevaar door het aanraken van onder spanning staande onderdelen!
›
Tijdens de montage: DC-plus en DC-min elektrisch van aarde (PE) scheiden.
›
Omvormer van de PV-generator scheiden door de geïntegreerde DC-scheidingsschakelaar te bedie-
nen.
›
Stekker lostrekken.
