Manual breve de montagem (Português)

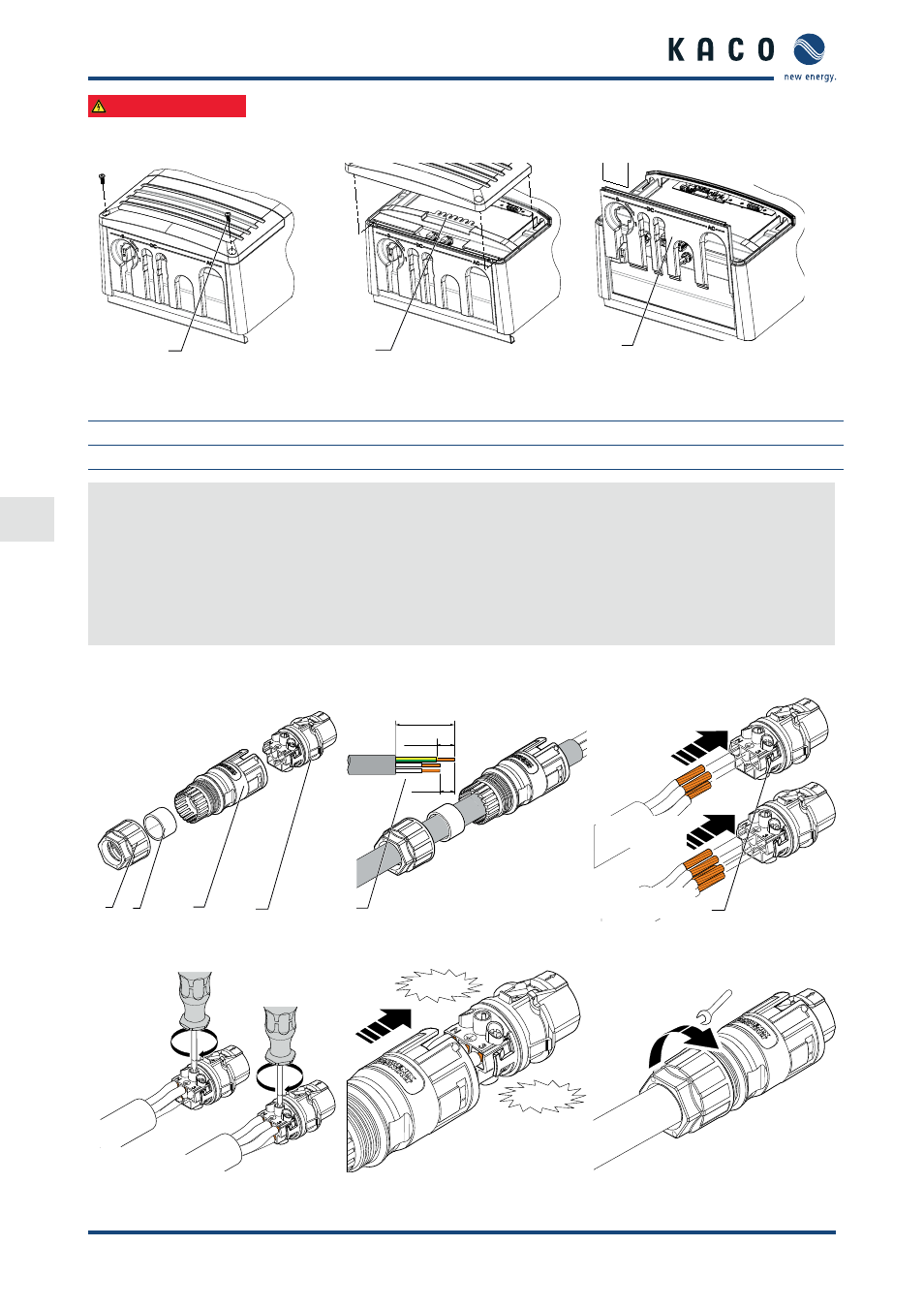

Página 60 Instrução breve de montagem KACO blueplanet 3.0-4.6 TL1
Electrotécnico
7.5 (7.1) Abra a área das ligações
1 2
3
Figura 5: Desmontar
tampa
Figura 6: Retirar tampa Figura 7: Retirar dispositivo de desli-
zamento
Legenda
1 Parafusos para a fixação (2x) 2 Tampa da área das ligações 3 Dispositivo de deslizamento
Abrir a área das ligações
ඣ Já efectuou a montagem na parede.
1.
Colocar interruptor de corte DC em "OFF“.
2. Desaparafusar os parafusos para a fixação na tampa da área de ligações .
3. Baixar a tampa.
4. Retirar dispositivo de deslizamento em sentido ascendente
» Configurar conector para ligação.
1.5.1 (7.1.1) Configurar conector AC
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
ligação
trifásica
ligação
monofásica
Figura 8: Conector AC Figura 9: Descarne cabo Figura 10: Ligar fios
1 Nm
1 Nm
ligação
trifásica
ligação
monofásica
CLICK !
CLICK !
30
6,5 Nm
Figura 11: Apertar parafusos Figura 12: Pressionar suporte de con-
tacto na caixa
Figura 13: Apertar bucim roscado
