ES
Instrucciones breves de montaje (Español)
Instrucciones breves de montaje KACO blueplanet 3.0-4.6 TL1 Página 27
Electricista especializado
PELIGRO
¡Peligro de muerte por tensiones de contacto!
› Durante el montaje: Desconecte eléctricamente CC positivo y CC negativo del potencial de tierra
(PE).
› Desconecte el inversor del generador FV accionando el seccionador de CC integrado.
›
Saque el conector.
Comprobar la ausencia de contacto a tierra
1. Mida la tensión continua y resistencia eléctrica en el generador FV de:
–
la tierra (PE) y el cable positivo
– la tierra (PE) y el cable negativo
Si se pueden medir tensiones estables, entonces hay una conexión de tierra en el generador FV o en su cableado.
La relación entre las tensiones medidas proporciona una pista sobre la posición de este fallo.
Tenga en cuenta que la suma del generador FV debe indicar una resistencia de aislamiento de más de 2,0 megao-
hmios, ya que el inversor no alimentará con una resistencia de aislamiento demasiado baja.
2. Solucione todos los fallos antes de conectar el generador de CC.
AVISO
Los módulos FV conectados deben estar dimensionados para la tensión CC del sistema en conformi-
dad con IEC 61730 clase A, pero como mínimo para el valor de la tensión de red de CA
1 2
A B

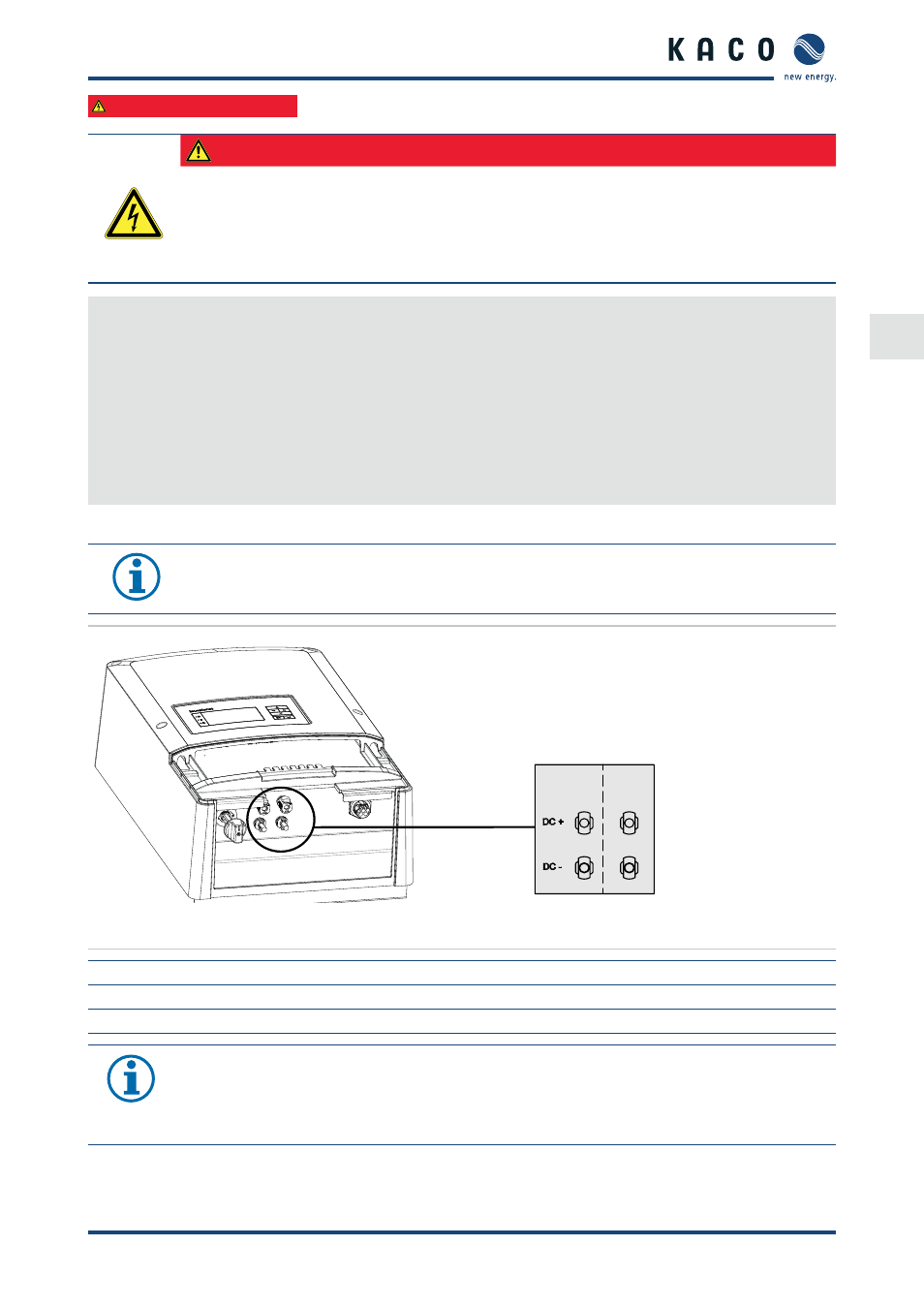

Figura 16: Conexiones para CC-positivo y CC-negativo
Leyenda
A Seguidor MPP A B Seguidor MPP B
1 Conexiones CC-positivo/C-negativo 2 Conexiones CC-positivo/C-negativo
AVISO
La potencia total del equipo sigue estando limitada. Si en una entrada la potencia es mayor que
P(CCmáx)/2, la potencia máxima de entrada de la 2. entrada correspondientemente. Asegúrese de
que la potencia máxima de entrada no se vea superada.
