KACO blueplanet 3.0 - 4.6 TL1 - Manual (Página 24)

ES ES
Instrucciones breves de montaje (Español)
Página 24 Instrucciones breves de montaje KACO blueplanet 3.0-4.6 TL1
Electricista especializado

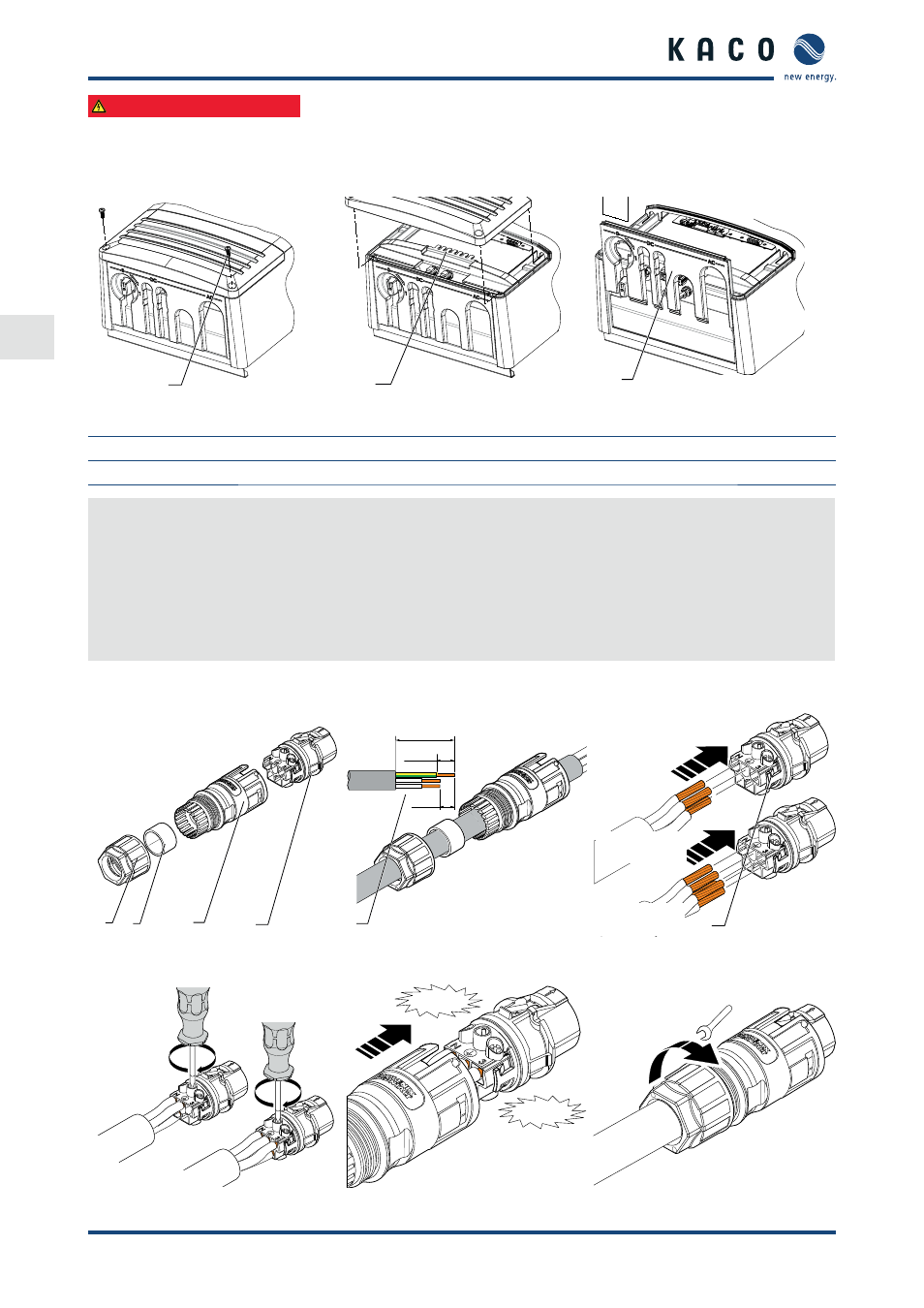

3.5 (7.1) Abrir el recinto de conexiones
1 2
3
Figura 5: Desmontar la tapa Figura 6: Retirar la tapa Figura 7: Retirar pasador
Leyenda
1 Tornillos de fijación (2x) 2 Tapa del recinto de conexiones 3 Pasador
Abrir el recinto de conexiones
ඣ Ha realizado el montaje mural.
1.
Colocar el seccionador de CC en "OFF".
2. Desatornillar los tornillos de fijación de la tapa para el compartimento de conexiones.
3. Bajar la tapa.
4. Sacar el pasador hacia arriba.
» Configurar el conector de CA para la conexión.
1.5.1 (7.1.1) Configurar el conector de CA
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
conexiones
trifásicas
conexiones
monofásicas
Figura 8: Conector de CA Figura 9: Pelar el cable Figura 10: Conectar los hilos
1 Nm
1 Nm
conexiones
trifásicas
conexiones
monofásicas
CLICK !
CLICK !
30
6,5 Nm
