HU
Rövid szerelési útmutató (Magyar)
KACO blueplanet 3.0-4.6 TL1 rövid szerelési útmutató 79. oldal
Villamossági szakember
Jelmagyarázat a 8. kép - 10. kép-hoz
1 Kábelcsavarzat 2 Tömítés 4 Érintkező dugó
2 Tömítés 3 Hüvely 5 Kábelhosszak
TUDNIVALÓ
› Amennyiben hálózatüzemeltetője vagy energiaszolgáltatója 3-fázisú hálózat felügyeletet ír elő,
akkor 3-fázisú (ötpólusú) hálózati csatlakozó szükséges. Ezen kívül a 3-fázisú felügyeletet aktiválni
kell a „Paraméterek” menüben. A telepítés előtt hálózatüzemeltetőjénél vagy energiaellátójánál
érdeklődjön a szükséges hálózati csatlakoztatásról
AC csatlakozódugó konfigurálása
ඣ A bekötési terület nyitva.
1.
Tolja a kábelcsavarzatot a kábelen keresztül.
2. A tömítést az alkalmazott kábelátmérőnek megfelelően (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm) válassza ki.
3. Tolja a tömítéssel ellátott hüvelyt a kábelen keresztül.
4. Távolítson el kb. 50 mm kábelköpenyt.
5. Az 1-fázisú csatlakoztatáskor az N, L1 ereket, vagy a 3-fázisú csatlakoztatáskor az N, L1, L2, L3 ereket 8 mm-rel
rövidítse le.
6. Az ereket (1-fázisú csatlakoztatáskor az N, L1 , PE, vagy a 3-fázisú csatlakoztatáskor az N, L1, L2, L3) 12 mm-rel
rövidítse le.
7. A flexibilis ereket DIN 46228 szerinti érvéghüvelyekkel kell ellátni.
8. Vezesse be az ereket az érintkező tartón lévő jelölés szerint az érintkezőkbe.
9. Az érintkező tartón lévő csavarokat 1 Nm nyomatékkal húzza meg.
10. Nyomja be az érintkező tartót a hallható "klikk" hangig a hüvelybe.
11. A hüvelyt egy csavarkulccsal (30as) szorítsa meg.
A kábelcsavarzatot 6,5 Nm nyomatékkal húzza meg.
» Végezze el a villamos bekötést.
9.6 (7.2) A villamos bekötés végrehajtása
Végezze el a ház alsó oldalán a PV generátor csatlakoztatását és a hálózati csatlakoztatást a csatlakozódugón keresz-
tül.
DC
1 2 3

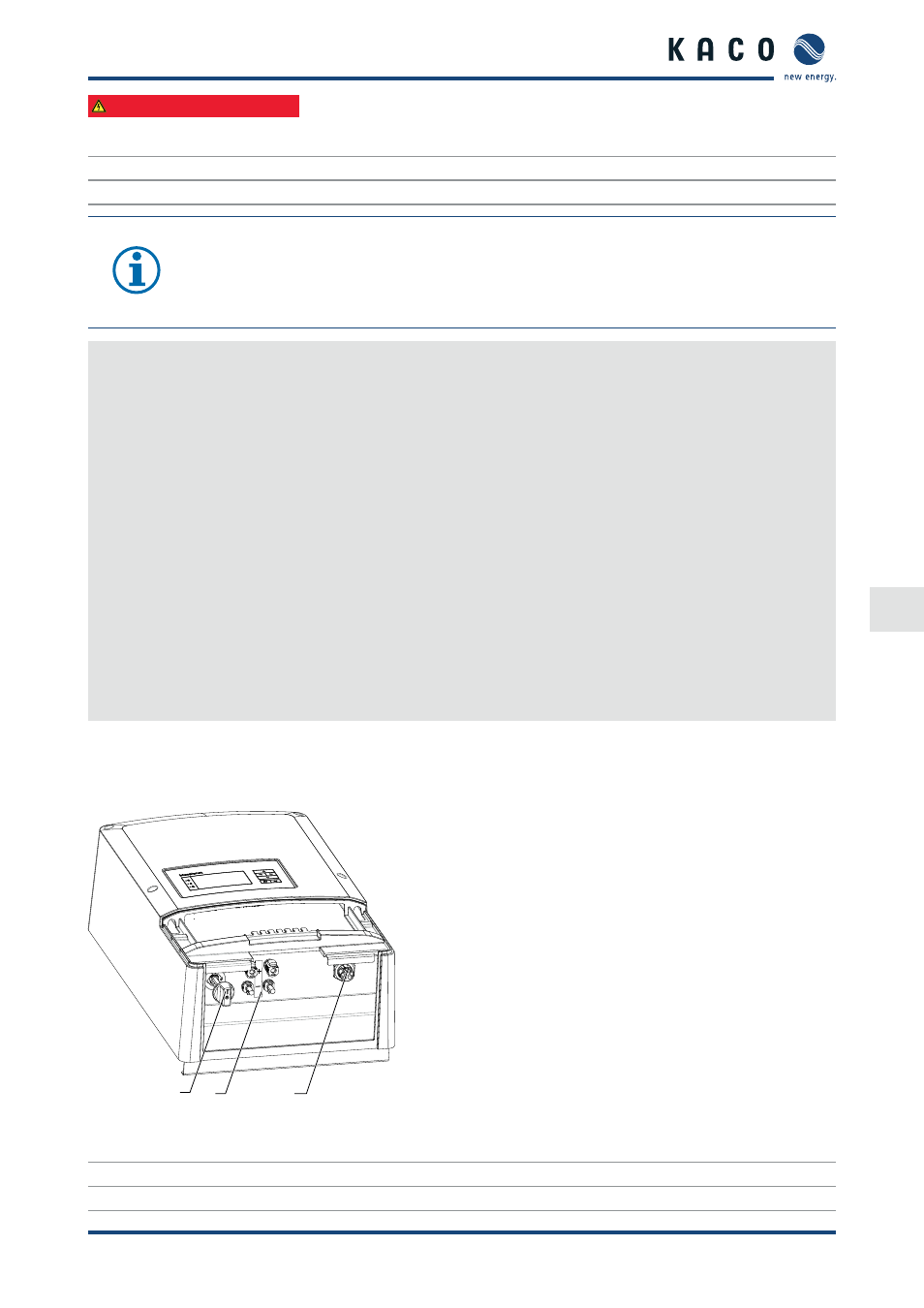

14. kép: Bekötési terület: Villamos bekötés
Jelmagyarázat
1 DC megszakító 3 Készülék csatlakozódugó
2 PV generátor DC csatlakozódugója 5
