Zkrácený návod k obsluze (Česky)
Strana 72 Stručný návod k montáži zařízení KACO blueplanet 3.0-4.6 TL1
Odborník v oboru elektrotechniky
Kontrola zemního spojení
1. Stanovte stejnosměrné napětí a odpor na FV generátoru pro:
–
ochranné uzemnění (PE) a plusové vedení
–
ochranné uzemnění (PE) a minusové vedení
Jestliže jsou naměřena stabilní napětí, pak existuje spojení se zemí v generátoru stejnosměrného proudu, resp. v
jeho kabelovém propojení. Vzájemný poměr naměřených napětí poskytuje informaci o poloze této chyby.
Dále respektujte, že FV generátor má v součtu izolační odpor více než 2,0 MOhmy, protože střídač za příliš nízkého
izolačního odporu jinak nenapájí.
2. Případné chyby je třeba před připojením DC generátoru odstranit.
UPOZORNĚNÍ
Připojené FV moduly musí být v souladu s IEC 61730, třída A dimenzovány na plánované systémové
napětí DC, minimálně však na hodnotu síťového napětí AC.
1 2
A B

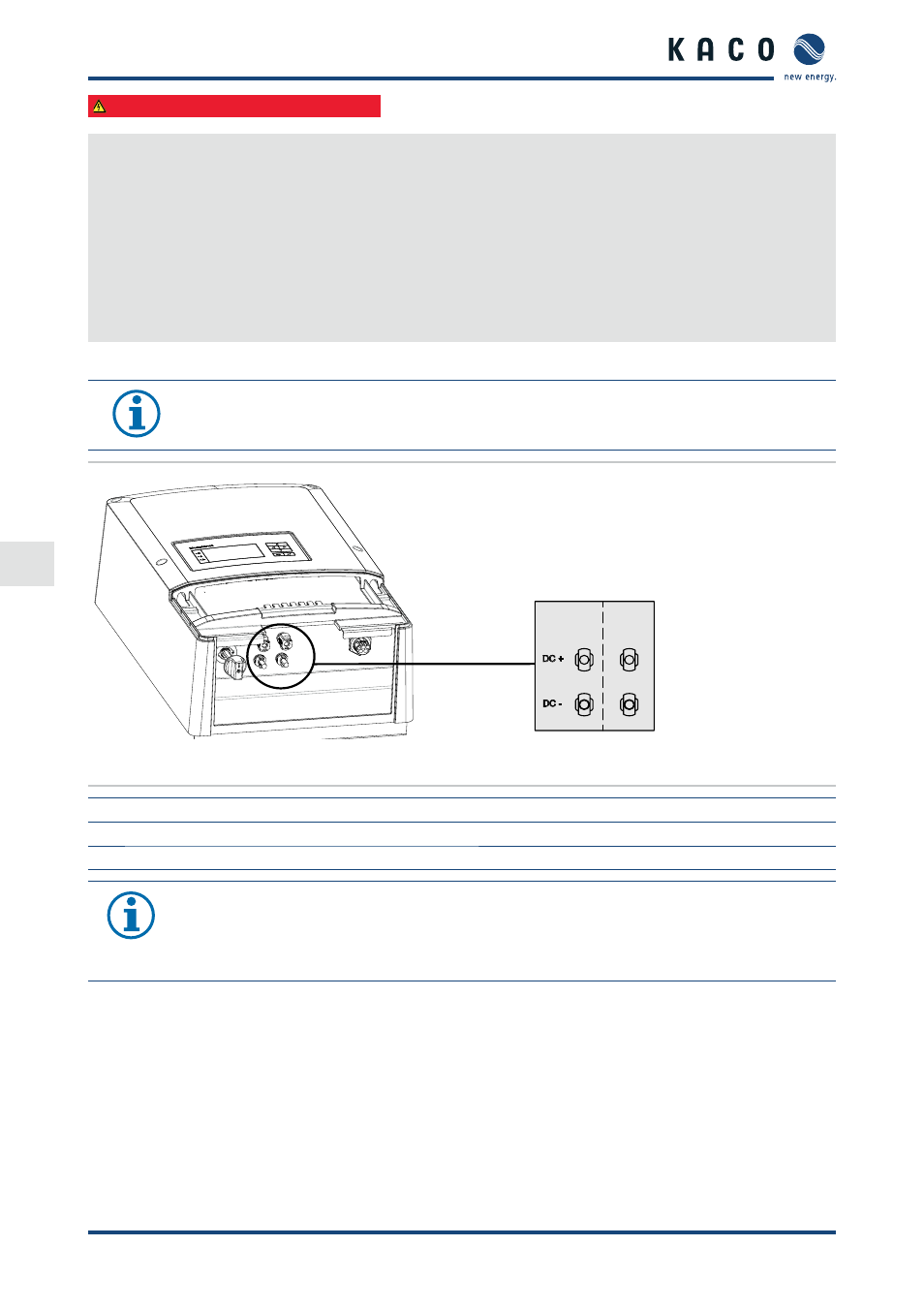

Obr. 16: Přípojky pro vedení DC plus a DC minus
Popis
A MPP tracker A B MPP tracker B
1 přípojky DC plus/DC mínus 2 přípojky DC plus/DC mínus
UPOZORNĚNÍ
Celkový výkon přístroje je nadále omezený. Pokud se osadí jeden vstup více než P(DCmax)/2, sníží
se příslušně maximální vstupní výkon 2. vstupu. Dbejte na to, aby se nepřekročil maximální vstupní
výkon.
