ES
Instrucciones breves de montaje (Español)
Instrucciones breves de montaje KACO blueplanet 3.0-4.6 TL1 Página 23
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

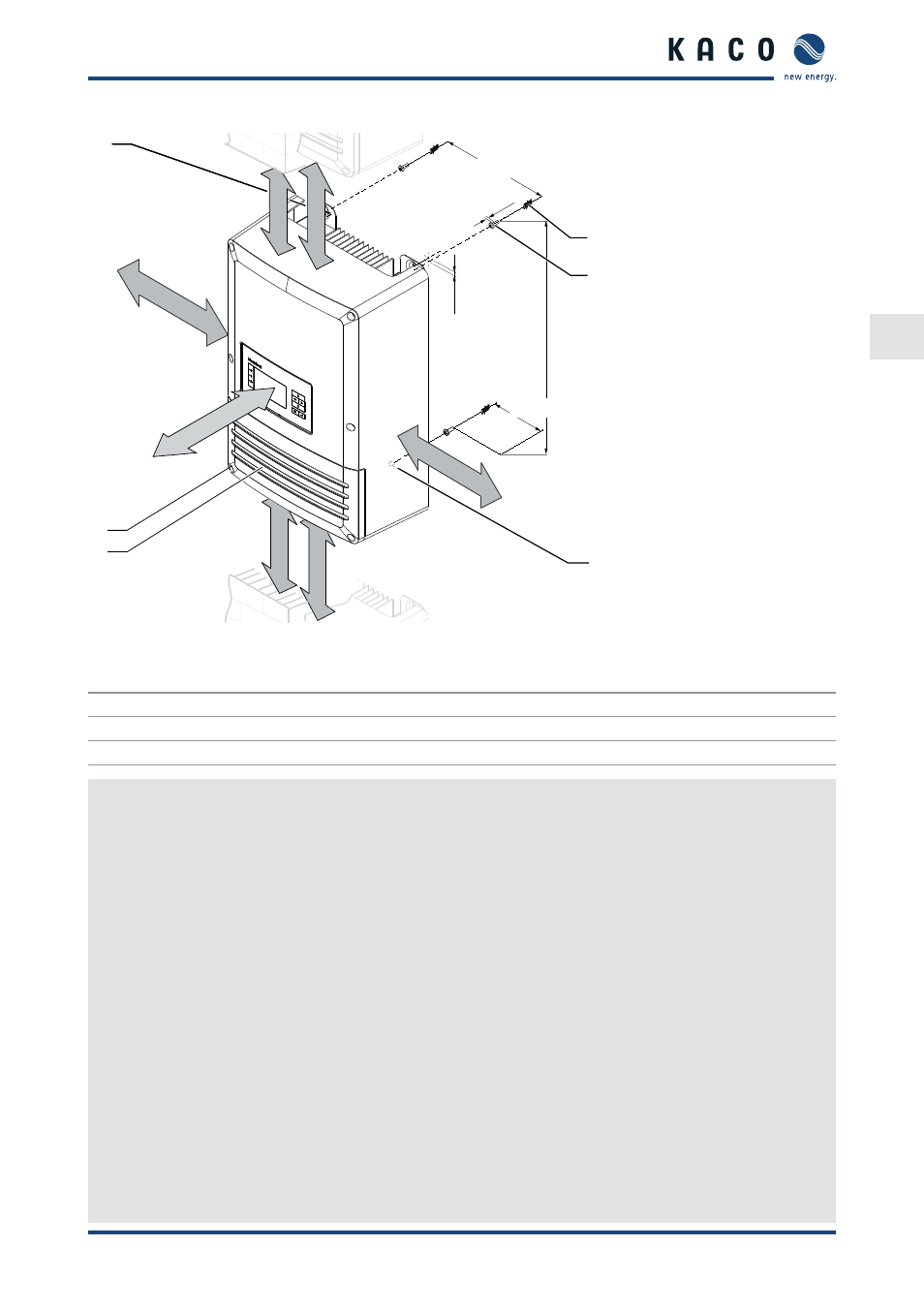

Figura 4: Distancias mínimas/suspensión del inversor
Leyenda
1 Tapa del recinto de conexiones 4 Tacos (3x)
2 Tornillos de fijación (2xTorx) 5 Tornillos de montaje (3x)
3 Bridas de suspensión 6 Taladro para asegurar el inversor
Montaje del inversor
1. Marcar en la pared la posición de los taladros superiores según las dimensiones indicadas en la figura 8 o
mediante las bridas de suspensión en la parte trasera de la carcasa.
AVISO: Tenga en cuenta las distancias mínimas entre inversores (700 mm) o entre el inversor y la tapa o el
suelo (500 mm), así como las distancias laterales (150 mm y 250 mm).
2. Colocar los tacos.
3. Atornillar a la pared el tornillo de montaje superior a la distancia indicada (3 mm).
4. Colgar el inversor en los tornillos por las bridas de suspensión.
5. Desatornillar los tornillos de fijación de la tapa para el compartimento de conexiones.
6. Bajar la tapa del recinto de conexiones.
7. Variante 1: Marcar la posición del taladro inferior.
8. Colgar el inversor y colocar los tacos para asegurarlo.
9. Volver a colgar el inversor de los tornillos superiores y fijar a la pared mediante los tornillos de montaje inferio-
res.
10. Variante 2: Retirar pasador. (véase la figura 7 de la página 6)
11. Hacer el taladro en función del tamaño del taco y fijar con un tornillo para montaje en pared.
12. Colocar el pasador.
13. Colocar la tapa en la carcasa.
14. Atornillar los tornillos de fijación a la tapa.
» El inversor está montado. Continúe con la instalación.
