Skrócona instrukcja montażu (Polski)
Strona 34 Skrócona instrukcja montażu KACO blueplanet 3.0-4.6 TL1
Elektryk
Legenda dla Rysunek 8 do Rysunek 10
1 Przepust kablowy 2 Uszczelka 4 Wtyk kontaktowy
2 Uszczelka 3 Obudowa 5 Długości kabli
WSKAZÓWKA
›
Jeśli operator sieci lub zakład energetyczny wymaga 3-fazowego monitoringu sieci, konieczne jest
3-fazowe (pięciobiegunowe) przyłącze do sieci. Ponadto w menu „Parametry” należy aktywować
monitoring 3-fazowy. Przed instalacją należy zapytać się u swojego operatora sieci lub w zakładzie
energetycznym o wymagane przyłącze do sieci.
Konfiguracja połączenia wtykowego AC
ඣ Skrzynka przyłączeniowa otwarta.
1.
Nasunąć przepust kablowy na kabel.
2. Wybrać uszczelkę w zależności od średnicy użytego kabla (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Nasunąć obudowę z uszczelką na kabel.
4. Zająć płaszcz z kabla na długości 50 mm.
5. Żyły N, L1 w przyłączu 1-fazowym lub żyły N, L1, L2, L3 w przyłączy 3-fazowym skrócić o 8 mm.
6. Zdjąć 12 mm izolacji żył (N, L1, PE w przyłączu 1-fazowym lub żyły N, L1, L2, L3 w przyłączy 3-fazowym).
7. Na żyłach elastycznych muszą znajdować się tulejki końcowe według normy DIN 46228.
8. Żyły wprowadzić w styk zgodnie z oznaczeniem na nośniku stykowym.
9. Dokręcić śruby na nośniku stykowym siłą 1 Nm.
10. Wcisnąć nośnik stykowy w obudowę aż do słyszalnego kliknięcia.
11. Przytrzymać obudowę kluczem maszynowym płaskim (30).
Dokręcić przepust kablowy z momentem obrotowym 6,5 Nm.
» Podłączyć falownik do instalacji elektrycznej.
4.6 (7.2) Podłączanie falownika do instalacji elektrycznej
Podłączyć falownik do generatora fotowoltaicznego i do sieci przez złącze wtykowe na dolnej stronie obudowy.
DC
1 2 3

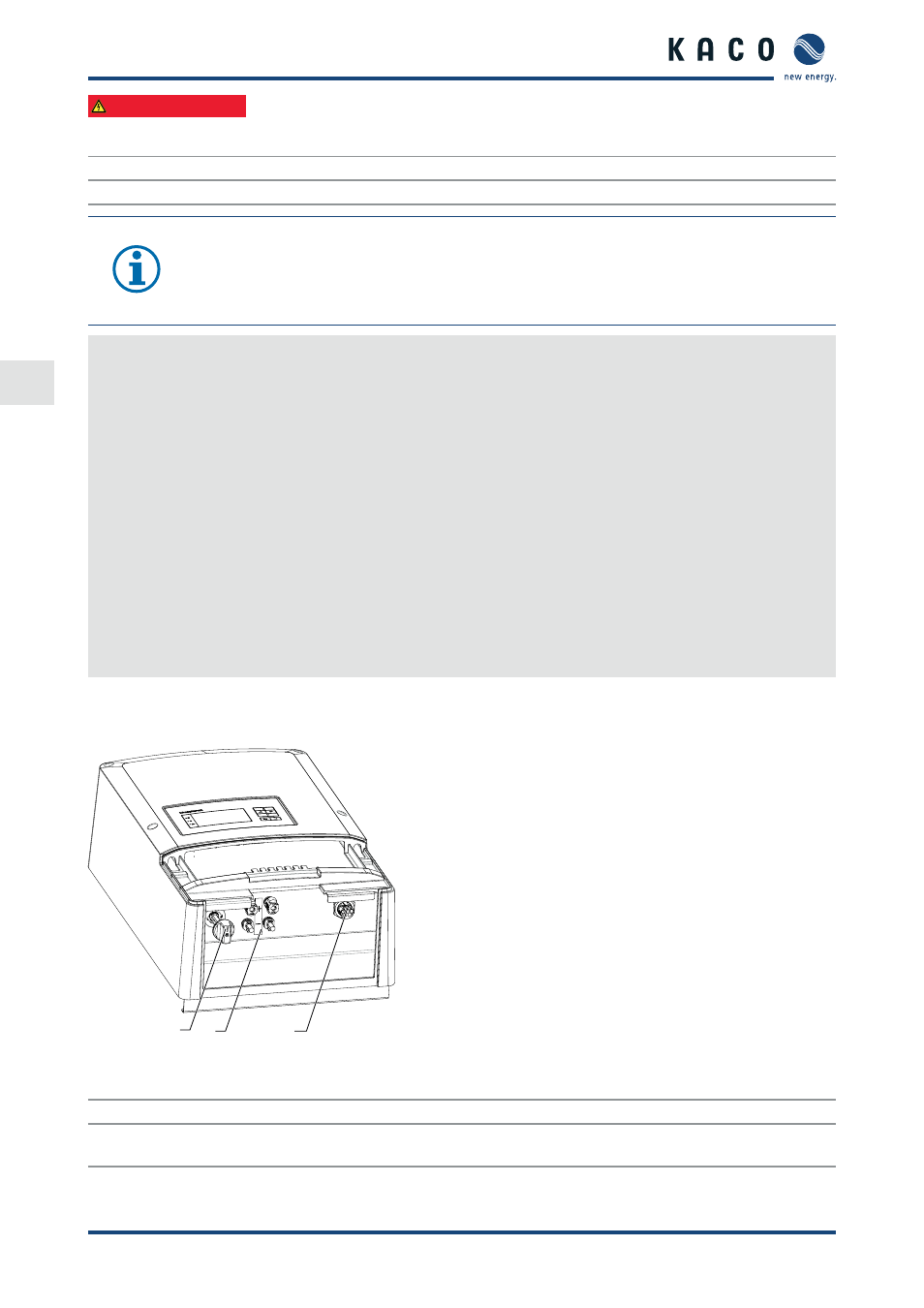

Rysunek 14: Skrzynka przyłączeniowa: Przyłącze elektryczne
Objaśnienia
1 Rozłącznik DC 3 Połączenie wtykowe urządzeń
2 Połączenie wtykowe DC dla generatora fotowoltaicz-
nego
