Manual breve de montagem (Português)
Página 62 Instrução breve de montagem KACO blueplanet 3.0-4.6 TL1
Electrotécnico
NOTA
Em caso de resistências elevadas, ou seja, cabos AC de grande comprimento, ocorre um aumento da
tensão nos bornes da alimentação do inversor durante o modo de alimentação. O inversor monito-
riza esta tensão.
Se a tensão ultrapassar o valor limite específico ao país de utilização, o inversor desliga-se automati-
camente.
› Utilizar cabos com secções rectas suficientemente dimensionadas e de menor comprimento possí-
vel.
Proceder à ligação à rede
ඣ Conector AC configurado.
1.
Conectar conector configurado com o conector da caixa encaixando-o.
2. Colocar correctamente os cabos.

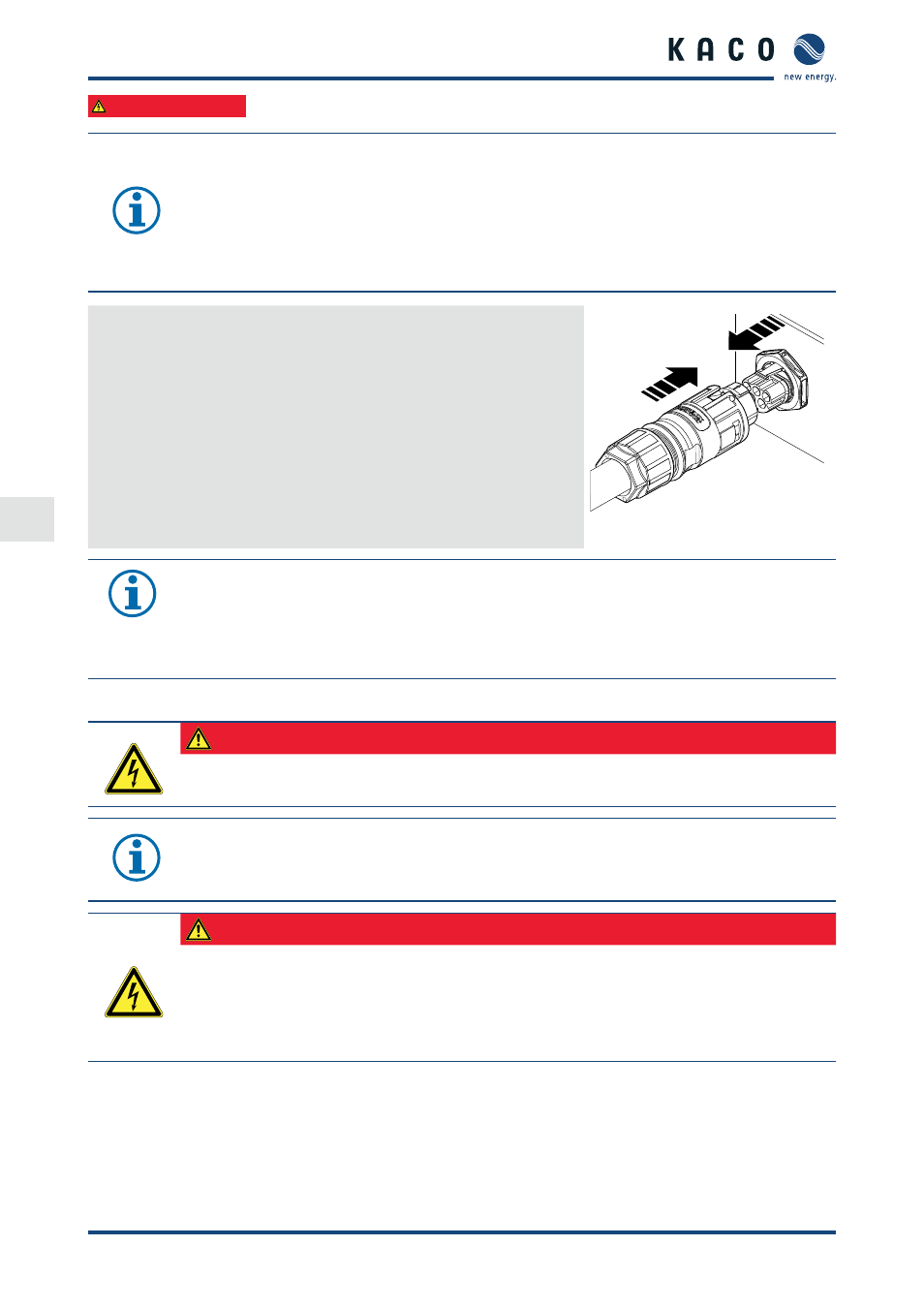

» O inversor está ligado à rede de alimentação. Figura 15: Encaixar conector AC com o
conector do aparelho.
NOTA
Na instalação final deve ser implementado um dispositivo de corte do lado AC. Este dispositivo tem
de ser instalado numa posição que permita o seu acesso sem obstruções.
Se, devido a regulamentos de instalação, for necessário um disjuntor AFI, deve ser utilizado um dis-
juntor AFI (disjuntor de protecção DC/AC de corrente de falha) do tipo A.
7.6.2 (7.3) Conectar Gerador PV
PERIGO
Perigo de morte devido a eventuais tensões de toque!
›
De acordo com IEC62109-1 §5.3.1, a ligação à terra dos módulos PV conectados ou vias é proibida.
NOTA
Os módulos FV devem ser dimensionados de acordo com IEC 61730 Classe A para a tensão do sistema
DC, mas pelo menos para o valor da tensão de rede AC
PERIGO
Perigo de morte devido a eventuais tensões de toque!
›
Durante a montagem: separar electricamente o pólo DC (+) e o pólo DC (-) do potencial de terra
(PE).
›
Separar o inversor do gerador FV através do interruptor de corte DC integrado.
›
Desligar os conectores.
