FR
N o t i c e d e m o n t a g e a b r é g é e ( F r a n ç a i s )
Notice de montage abrégée KACO blueplanet 3.0-4.6 TL1 Page 5
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
49
7 m
m
242 mm
5
6
3 mm
15
m
m
1
3
2
4

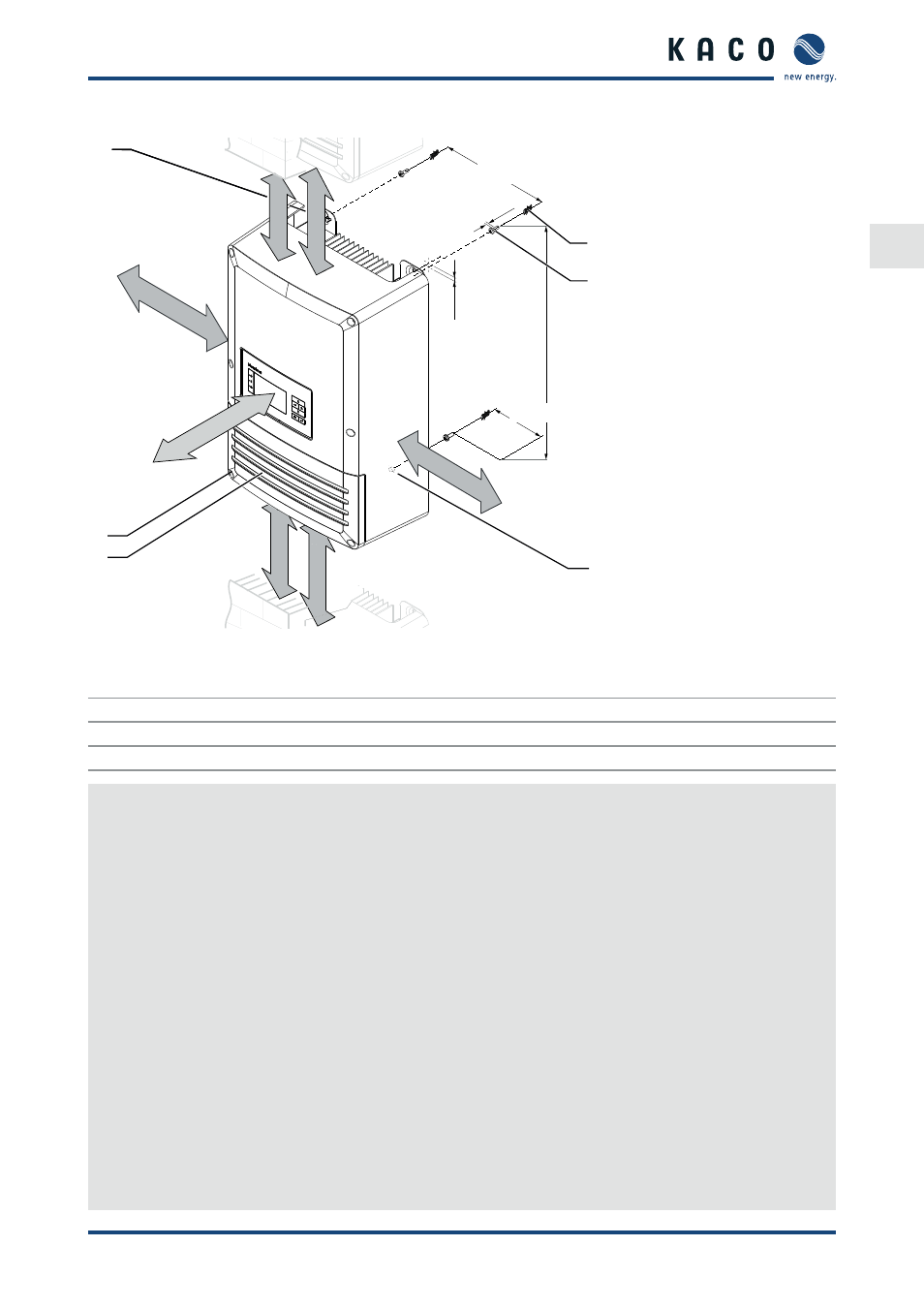

Figure 4 : Distances minimales / Suspension de l'onduleur
Légende
1 Couvercle du compartiment de raccordement 4 Cheville (3x)
2 Vis de fixation (2xTorx) 5 Vis de montage (3x)
3 Pattes de suspension 6 Trou de sécurisation de l'onduleur
Pose de l‘onduleur
1. À l‘aide des dimensions indiquées à la figure 8 ou des pattes de suspension à l‘arrière de l‘appareil, marquer la
position des trous supérieurs sur le mur.
REMARQUE : Noter les écarts minimum entre les onduleurs (700 mm) et/ou l’onduleur et le plafond/plancher
(500 mm) ainsi que les écarts latéraux (150 mm et 250 mm).
2. Placer les chevilles.
3. Visser les vis de montage supérieures en respectant l‘écart au mur (3 mm) indiqué.
4. Y accrocher l‘onduleur suspendu aux pattes de suspension.
5. Dévisser les vis de fixation du cache du compartiment de raccordement.
6. Retirer le couvercle du compartiment de raccordement.
7. Variante 1: Marquer la position du trou inférieur.
8. Décrocher l’onduleur et placer la cheville de sécurisation de l‘onduleur.
9. Raccrocher l‘onduleur aux vis supérieures et fixer le tout au mur avec la vis de montage inférieure.
10. Variante 2: Retirer la glissière. (Voir la figure 7 à la page 6)
11. Percer le trou à la taille de la cheville et fixer le tout au mur avec la vis.
12. Mettre en place la glissière.
13. Remettre le cache sur le boîtier.
14. Visser les vis de fixation du cache.
» L‘onduleur est posé. Vous pouvez passer à l‘installation.
