Korte montagehandleiding (Nederlands)
Korte montagehandleiding KACO blueplanet 3.0-4.6 TL1 Bladzijde 41
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

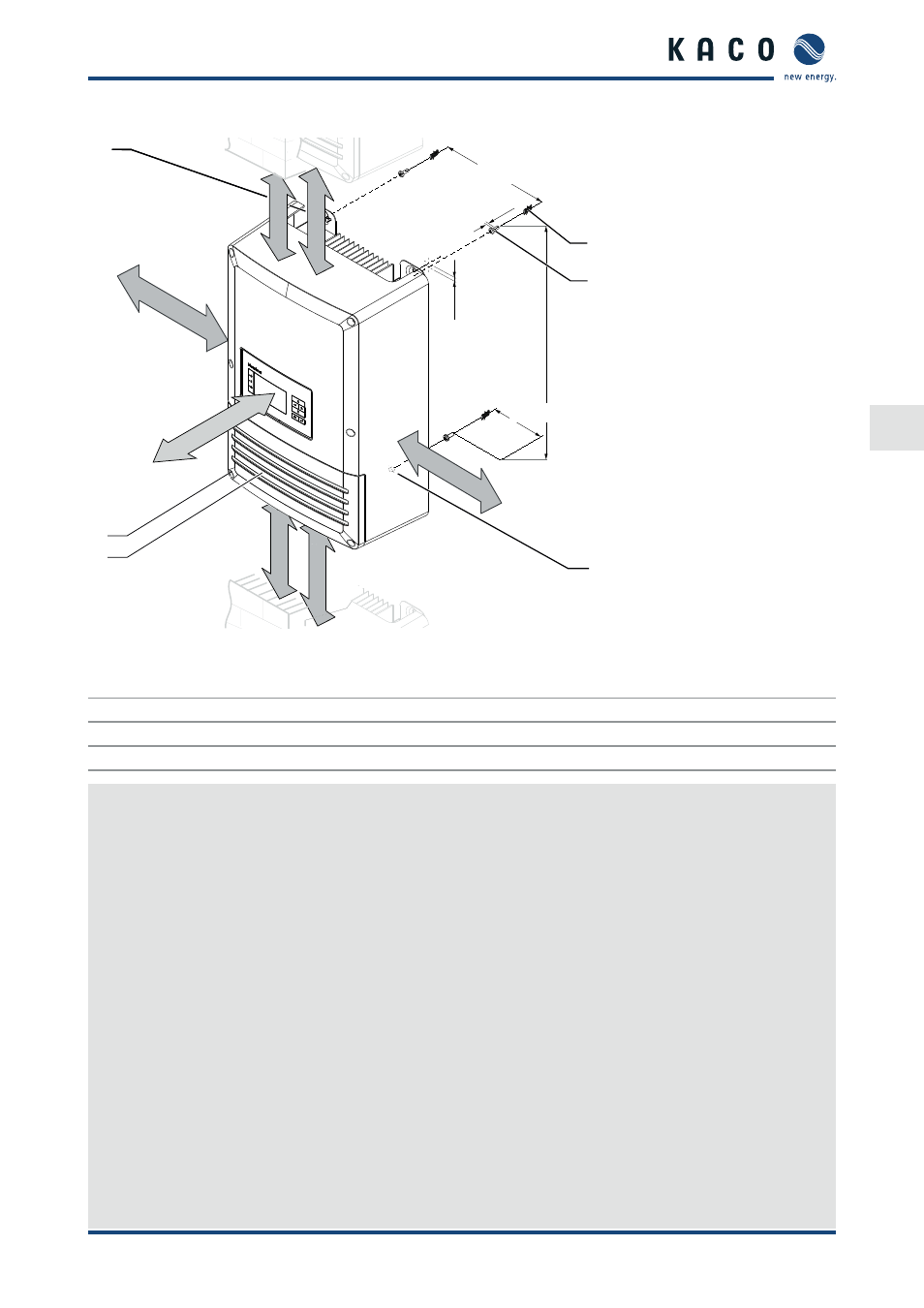

Afbeelding 4: Minimale afstanden / ophangen van de omvormer
Legenda
1 Deksel voor de aansluitruimte 4 Pluggen (3x)
2 Bouten voor de bevestiging (2x torx) 5 Bouten voor de montage (3x)
3 Ophanglussen 6 Boring voor het vastzetten van de omvormer
Omvormer monteren
1. Positie van de boorgaten conform de afmetingen in afbeelding 8 of met behulp van de ophanglussen aan de
achterkant van de behuizing aan de muur aftekenen.
OPMERKING: Rekening houden met de minimale afstanden tussen omvormers (700 mm) resp. de omvormer
en het plafond / de vloer (500 mm) en de zijdelingse afstanden (150 mm en 250 mm).
2. Pluggen plaatsen.
3. Bovenste bouten voor de montage overeenkomstig de aangegeven afstand (3 mm) tot de wand erin draaien.
4. Omvormer aan de ophanglussen in de bouten hangen.
5. Bouten voor de bevestiging aan deksels voor de aansluitruimte eruit draaien.
6. Deksel voor de aansluitruimte eraf tillen.
7. Variant 1: Positie van de onderste boring aftekenen.
8. Omvormer eraf halen en pluggen voor het vastzetten van de omvormer plaatsen.
9. Omvormer weer in de bovenste bouten hangen en met de onderste bout voor de montage aan de muur
bevestigen.
10. Variant 2: Schuifklep verwijderen. (zie afbeelding 7 op bladzijde 6)
11. Boring overeenkomstig de pluggrootte opboren en met bout voor de montage aan de wand bevestigen.
12. Schuifklep plaatsen.
13. Deksel op de behuizing zetten.
14. Bouten voor de bevestiging voor het deksel erin draaien.
» De omvormer is nu gemonteerd. Ga vervolgens verder met de installatie.
