Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σελίδα 50 Σύντομες οδηγίες συναρμολόγησης KACO blueplanet 3.0-4.6 TL1
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

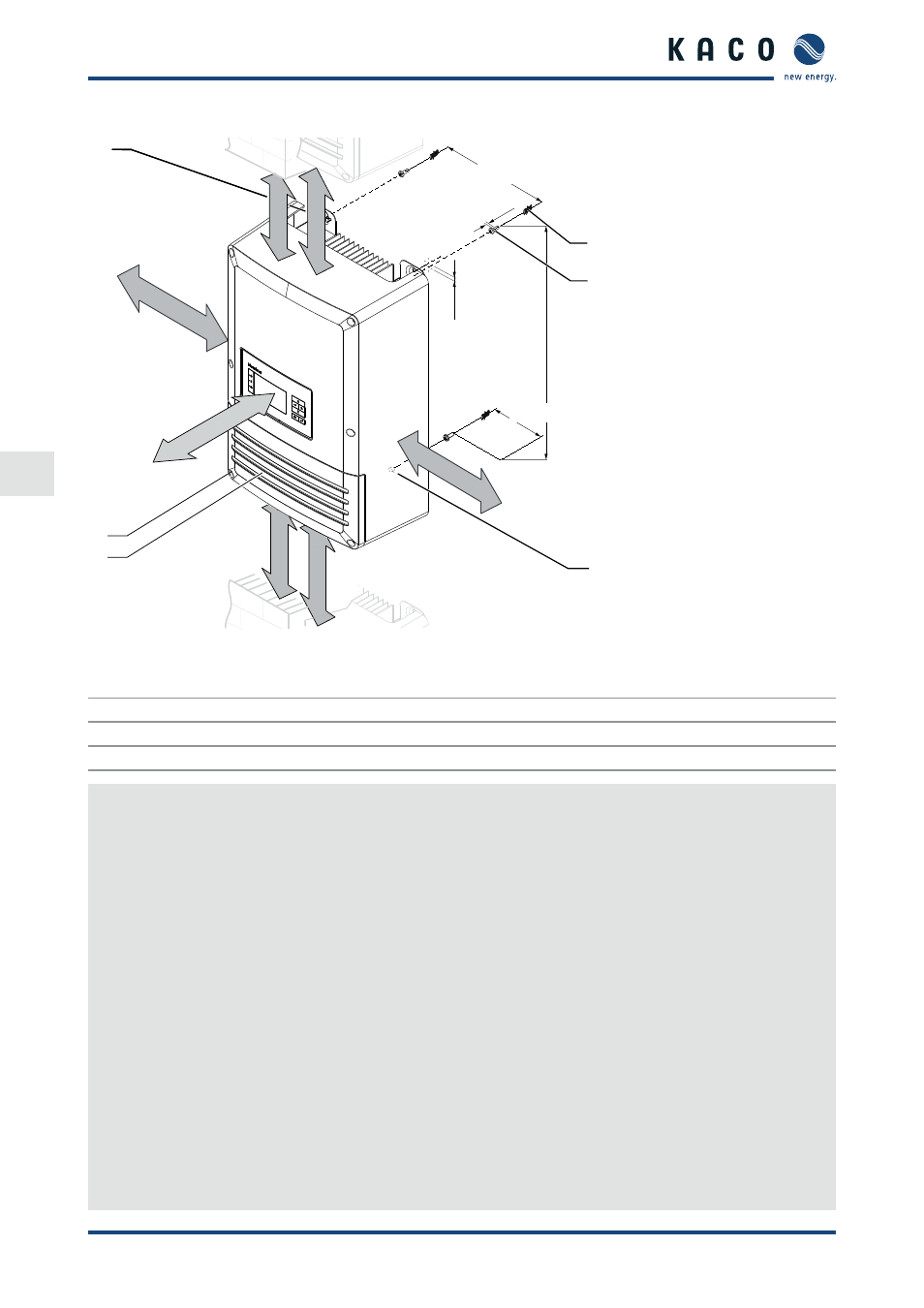

Σχήμα 4: Ελάχιστες αποστάσεις/ αναρτήσεις του μετατροπέα
Υπόμνημα
1 Καπάκι για την περιοχή συνδέσεων 4 Ούπατ (3x)
2 Βίδες στερέωσης (2xTorx) 5 Βίδες συναρμολόγησης (3x)
3 Γλώσσες ανάρτησης 6 Οπή για την ασφάλιση του μετατροπέα
Τοποθέτηση του μετατροπέα
1. Σημειώστε τη θέση των επάνω οπών διάτρησης σύμφωνα με τις διαστάσεις στην εικόνα 8 ή με τη βοήθεια των
γλωσσών ανάρτησης στην πίσω πλευρά του περιβλήματος στον τοίχο.
ΥΠΟΔΕΙΞΗ: Οι ελάχιστες αποστάσεις μεταξύ των μετατροπέων (700 mm) ή/και του μετατροπέα και της
οροφής/του δαπέδου (500 mm), καθώς και οι πλευρικές αποστάσεις (150 mm και 250 mm).
2. Τοποθετήστε το ούπατ.
3. Βιδώστε στον τοίχο τις επάνω βίδες για την τοποθέτηση σύμφωνα με την αναφερόμενη απόσταση (3 mm).
4. Αναρτήστε το μετατροπέα στις βίδες χρησιμοποιώντας τις γλώσσες ανάρτησης.
5. Ξεβιδώστε τις βίδες συναρμολόγησης στο καπάκι για την περιοχή σύνδεσης.
6. Κλείστε το καπάκι για την περιοχή συνδέσεων.
7. Παραλλαγή 1: Σημειώστε τη θέση της κάτω οπής.
8. Ξεκρεμάστε το μετατροπέα τοποθετήστε τα ούπατ για την ασφάλιση του μετατροπέα.
9. Αναρτήστε ξανά το μετατροπέα στις επάνω βίδες και στερεώστε με την κάτω βίδα τοποθέτησης στον τοίχο.
10. Παραλλαγή 2: Αφαιρέστε το σύρτη. (Βλ. εικόνα 7 στη σελίδα 6)
11. Ανοίξτε την οπή σύμφωνα με το μέγεθος του ούπατ και στερεώστε με τη βίδα για τοποθέτηση στον τοίχο.
12. Βάλτε το σύρτη.
13. Τοποθετήστε το καπάκι στο περίβλημα.
14. Βιδώστε τις βίδες συναρμολόγησης για το καπάκι.
» Ο μετατροπέας έχει συναρμολογηθεί. Συνεχίστε με την εγκατάσταση.
