EL
Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)

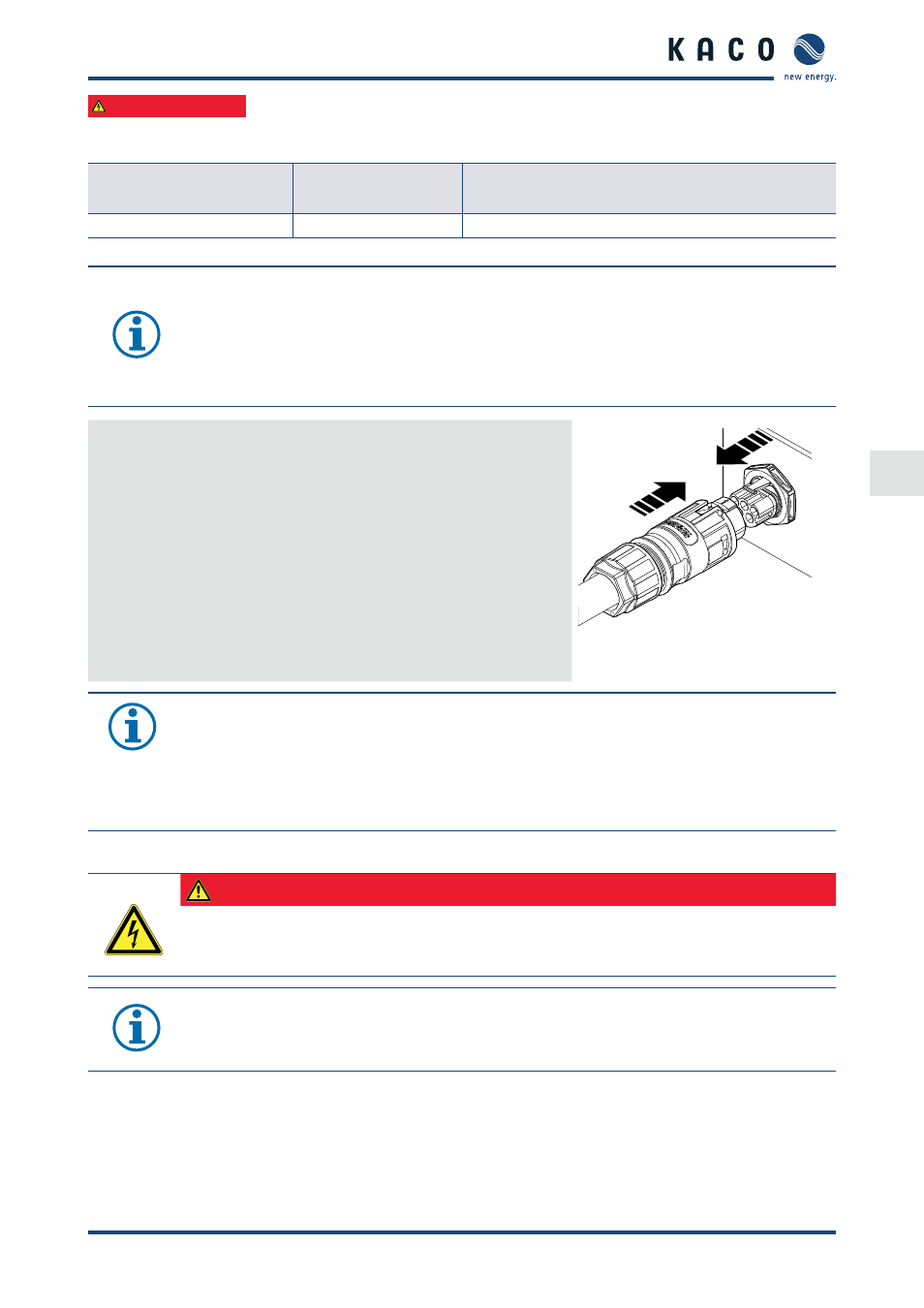

Σύντομες οδηγίες συναρμολόγησης KACO blueplanet 3.0-4.6 TL1 Σελίδα 53
Ηλεκτρολόγος
6.6.1 (7.2.1) Σύνδεση μετατροπέα στο ηλεκτρικό δίκτυο τροφοδοσίας
Τύπος συσκευής Διατομή καλωδίων Ασφάλεια: Ασφάλειες τήξης gL
ή παρόμοιες αυτόματες ασφάλειες
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A σε διατομή καλωδίου 4,0 mm²
Πίνακας 6: Προτεινόμενες διατομές καλωδίων και ασφάλεια των αγωγών NYM
ΥΠΟΔΕΙΞΗ
Σε περίπτωση υψηλής αντίστασης αγωγού, δηλ. σε περίπτωση αγωγού μεγάλου μήκους στην πλευρά
ηλεκτρικού δικτύου, η τάση στους ακροδέκτες ηλεκτρικού δικτύου του μετατροπέα αυξάνεται στη
λειτουργία τροφοδοσίας. Ο μετατροπέας επιτηρεί αυτήν την τάση.
Εάν η τάση υπερβεί την οριακή τιμή της υπερβολικής τάσης ηλεκτρικού δικτύου, που ισχύει ανάλογα
τη χώρα χρήσης, τότε ο μετατροπέας απενεργοποιείται.
›
Βεβαιωθείτε ότι τα καλώδια διαθέτουν επαρκώς μεγάλες διατομές ή μικρά μήκη.
Σύνδεση ηλεκτρικού δικτύου
ඣ Ο βυσματικός σύνδεσμος AC ρυθμίστηκε.
1.
Συνδέστε τον ρυθμισμένο βυσματικό σύνδεσμο με τον βυσματικό
σύνδεσμο συσκευής ασφαλίζοντάς τον.
2. Περάστε σωστά τα καλώδια.
» Ο μετατροπέας έχει συνδεθεί στο ηλεκτρικό δίκτυο. Σχήμα 15: Ασφαλίστε τον βυσματικό σύν-
δεσμο AC με τον βυσματικό
σύνδεσμο συσκευής.
ΥΠΟΔΕΙΞΗ
Κατά το τελικό στάδιο εγκατάστασης πρέπει να συμπεριλάβετε ένα διακόπτη απομόνωσης στην
πλευρά AC. Αυτός ο διακόπτης απομόνωσης πρέπει να στερεωθεί με τέτοιο τρόπο, ώστε η πρό-
σβαση σε αυτόν να γίνεται ανεμπόδιστα οποιαδήποτε στιγμή.
Αν ο κανονισμός εγκατάστασης απαιτεί τη χρήση ενός προστατευτικού διακόπτη ρεύματος διαρ-
ροής, τότε πρέπει να χρησιμοποιήσετε έναν προστατευτικό διακόπτη ρεύματος διαρροής τύπου Α.
6.6.2 (7.3) Σύνδεση γεννήτριας Φ/Β συστήματος
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάτου λόγω εμφανιζόμενων τάσεων επαφής!
›
Σύμφωνα με το IEC62109-1 §5.3.1 απαγορεύεται κατά κανόνα η γείωση των συνδεδεμένων Φ/Β μονά-
δων ή συστοιχιών.
ΥΠΟΔΕΙΞΗ
Οι συνδεδεμένες Φ/Β μονάδες πρέπει να είναι διαστασιοποιημένες σύμφωνα με IEC 61730 Κατηγορία
A για την προβλεπόμενη τάση DC συστήματος, αλλά τουλάχιστον για την τιμή της τάσης AC.
