N o t i c e d e m o n t a g e a b r é g é e ( F r a n ç a i s )
Notice de montage abrégée KACO blueplanet 3.0-4.6 TL1 Page 9
Électricien
Vérifier l'absence de défaut à la terre
1. Déterminer la tension continue et la résistance au niveau du générateur PV pour :
–
la mise à la terre de protection (PE) et la ligne positive
–
la mise à la terre de protection (PE) et la ligne négative
Une mesure de tensions stables indique un défaut de terre du générateur CC ou de son câblage. La relation entre
les tensions mesurées peut faciliter la localisation de ce défaut.
De plus, noter que le générateur PV affiche une résistance d’isolement de plus de 2,0 M ohms, étant donné que
l’onduleur n’alimente pas à une résistance d’isolement trop faible.
2. Remédier aux éventuels défauts avant de raccorder le générateur CC.
REMARQUE
Les modules PV doivent répondre à la norme CEI 61730 catégorie A pour la tension du système CC
prévue, mais au moins pour la valeur de la tension réseau CA.
1 2
A B

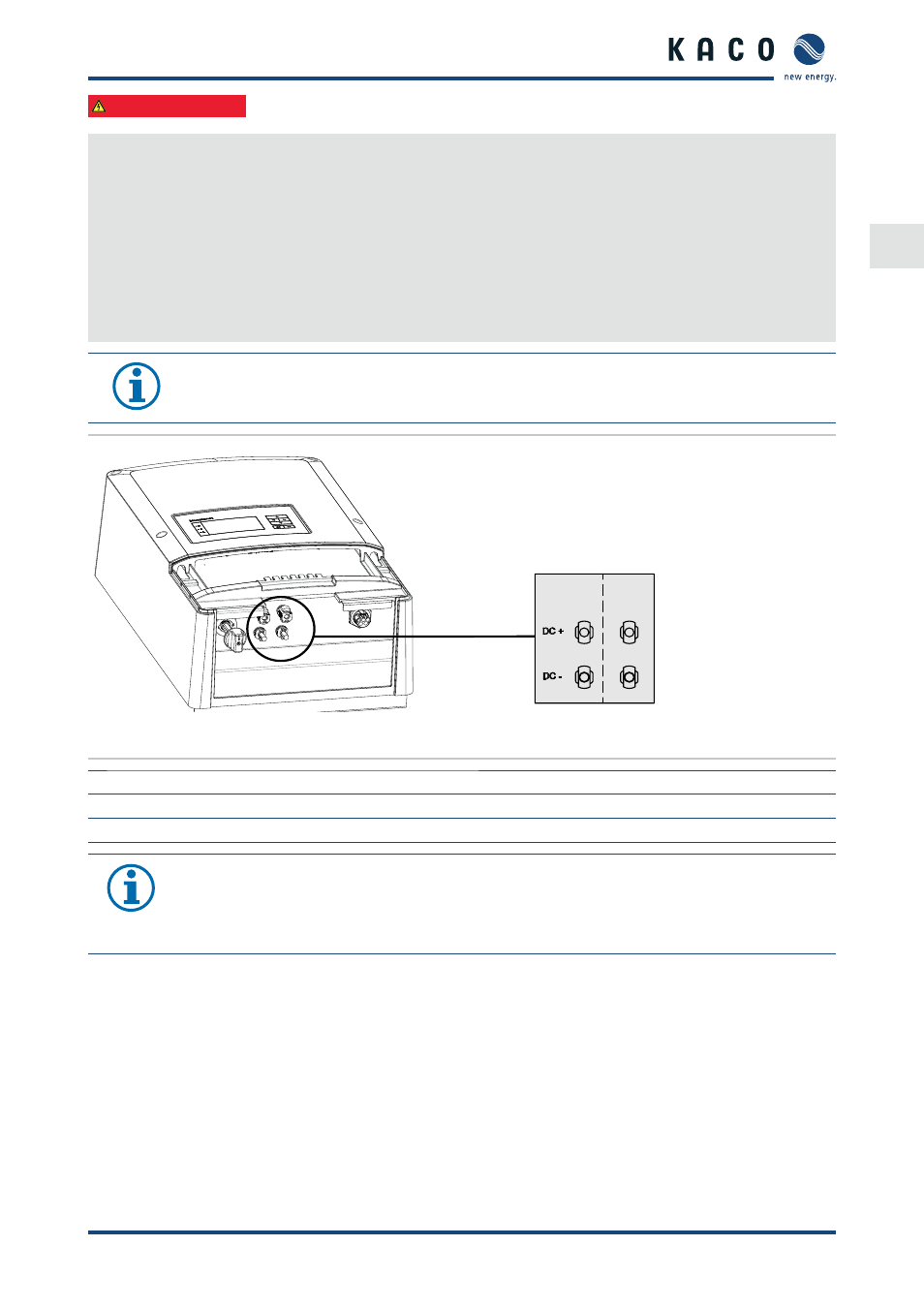

Figure 16 : Raccords pour les bornes CC positives et CC négatives
Légende
A Régulateur MPP A B Régulateur MPP B
1 Raccords des bornes CC+/CC- 2 Raccords des bornes CC+/CC-
REMARQUE
La puissance totale de l’appareil est toujours limitée. Si une entrée est commutée avec plus de
P(CCmax)/2, la puissance d’entrée maximale de la 2ème entrée diminue en conséquence. Veillez à ce
que la puissance d’entrée maximale ne soit pas dépassée.
