Rövid szerelési útmutató (Magyar)
78. oldal KACO blueplanet 3.0-4.6 TL1 rövid szerelési útmutató
Villamossági szakember
9.5 (7.1) A bekötési terület kinyitása
1 2
3

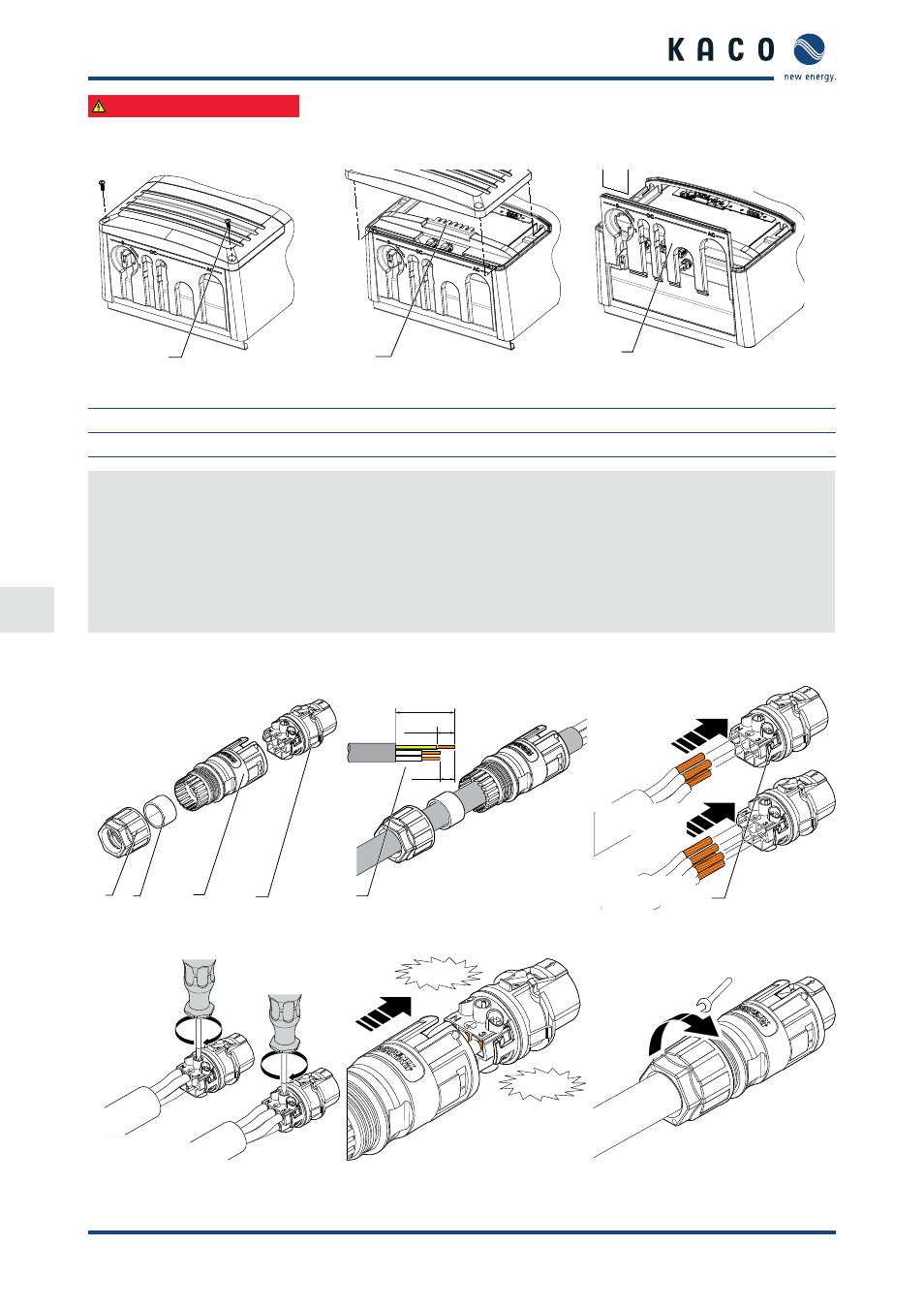

5. kép: A fedél leszerelése 6. kép: Fedél eltávolítása 7. kép: Csúszka eltávolítása
Jelmagyarázat
1 Csavarok a rögzítéshez (2 db.) 2 Kapocsfedél 3 Csúszka
A bekötési terület kinyitása
ඣ Már elvégezte a falra történő felszerelést.
1.
Állítsa a DC megszakítót "OFF" állásba.
2. A bekötési terület fedelének rögzítésére szolgáló csavarokat csavarja ki.
3. Emelje le a fedelet.
4. Felfele húzza ki a csúszkát.
» Konfigurálja a csatlakozásra szolgáló AC csatlakozódugót.
1.5.1 (7.1.1) AC csatlakozódugó konfigurálása
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
3-fázisú csatla-
koztatáskor
1-fázisú csat-
lakoztatáskor
8. kép: AC csatlakozódugó 9. kép: Kábel lecsupaszítása 10. kép: Erek csatlakoztatása
1 Nm
1 Nm
3-fázisú csatla-
koztatáskor
1-fázisú csatla-
koztatáskor
CLICK !
CLICK !
30
6,5 Nm
11. kép: Csavarok meghúzása 12. kép: Érintkező tartó benyomása
a házba 13. kép: Kábelcsavarzat meghúzása
