Zkrácený návod k obsluze (Česky)
Stručný návod k montáži zařízení KACO blueplanet 3.0-4.6 TL1
Strana 69
Odborník v oboru elektrotechniky
8.5

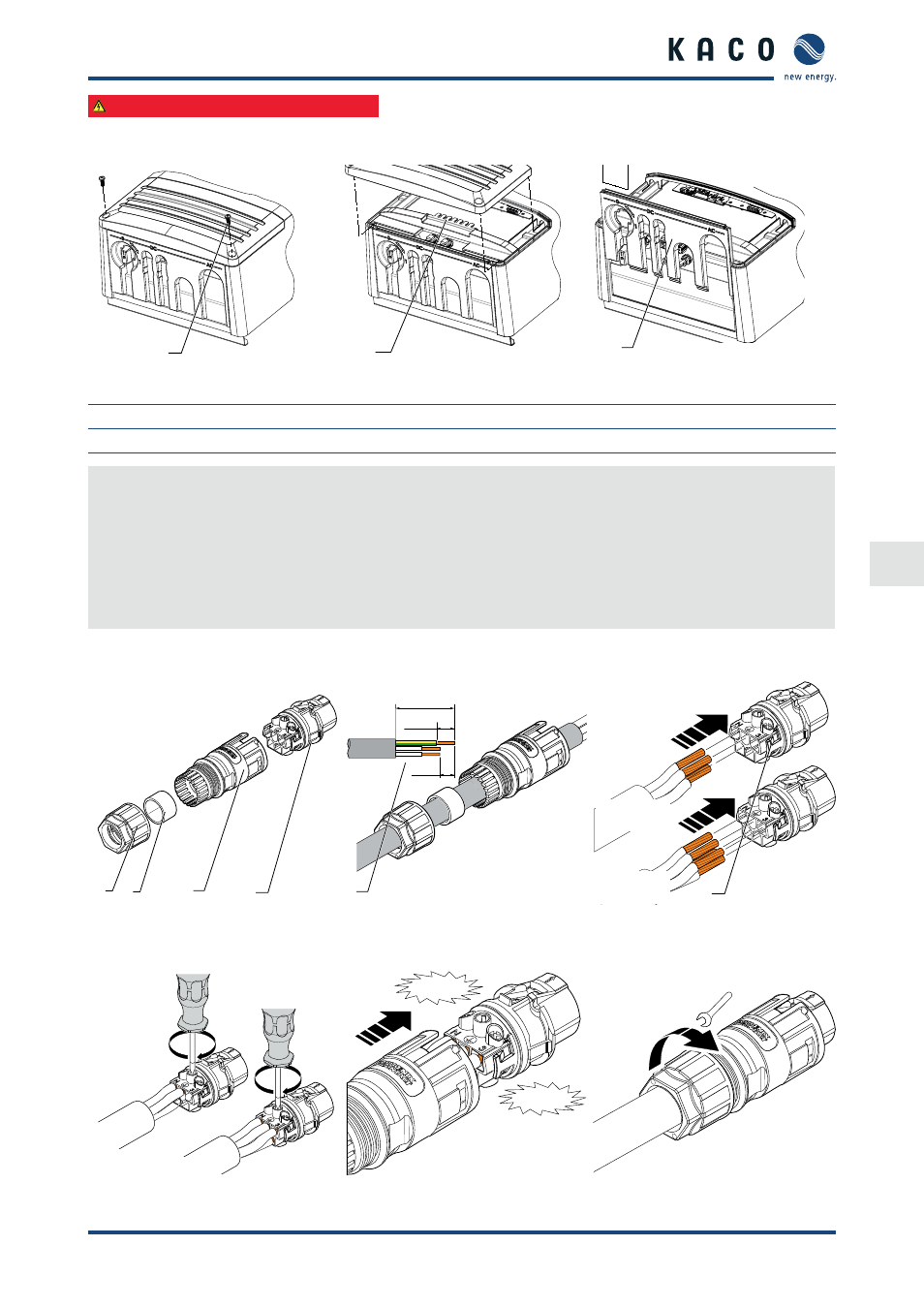

(7.1) Otevření připojovacího prostoru
1
2
3
Obr. 5:
Demontáž krytu
Obr. 6:
Sejmutí krytu
Obr. 7:
Odebrání šoupátka
Popis
1
šrouby pro upevnění (2x)
2
Kryt přípojné části
3
šoupátko
Otevření připojovacího prostoru
ඣ Provedli jste montáž na zeď.
1.
Odpojovač DC nastavte na „OFF“.
2. Vyšroubujte šrouby pro upevnění na krytu přípojné části.
3. Sejměte
kryt.
4. Vytáhněte šoupátko směrem nahoru.
»
Nakonfigurujte propojovací konektor střídavého napětí pro připojení.
1.5.1
(7.1.1) Konfigurace propojovacího konektoru střídavého napětí
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
4
3fázového
připojen
1fázového
připojen
Obr. 8:
Propojovací konektor střída-
vého napětí
Obr. 9:
Odizolujte kabel
Obr. 10: Připojení žil
1 Nm
1 Nm
3fázového
připojen
1fázového
připojen
CLICK !
CLICK !
30
6,5 Nm
Obr. 11:
Dotáhněte šrouby
Obr. 12:
Držák kontaktů zatlačte do
pouzdra.
Obr. 13:
Dotáhněte šroubení
kabelu
