Instrucciones breves de montaje (Español)
Página 26 Instrucciones breves de montaje KACO blueplanet 3.0-4.6 TL1
Electricista especializado
3.6.1 (7.2.1) Conexión del inversor a la red de distribución
Tipo de equipo Sección transversal
del cable Fusibles: Fusibles gL
o interruptores automáticos de protección
equivalentes
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A con 4,0 mm² de sección transversal del cable
Tabla 3: Secciones transversales de cable y fusibles recomendados para cables NYM
AVISO
Si la resistencia es grande, es decir, si la longitud de cable en el lado de la red es grande, la tensión de
los bornes de red del inversor aumenta durante el servicio de alimentación. El inversor vigila esta
tensión.
Si la tensión supera el valor límite específico del país para sobretensión de red, el inversor se desco-
necta.
›
Asegúrese de que la sección transversal de los cables sea suficiente y procure que la longitud de
los cables sea corta.
Realizar la conexión a la red
ඣ Conector de CA configurado
1.
Encajar el conector configurado en el conector del equipo.
2. Tender el cableado correctamente.

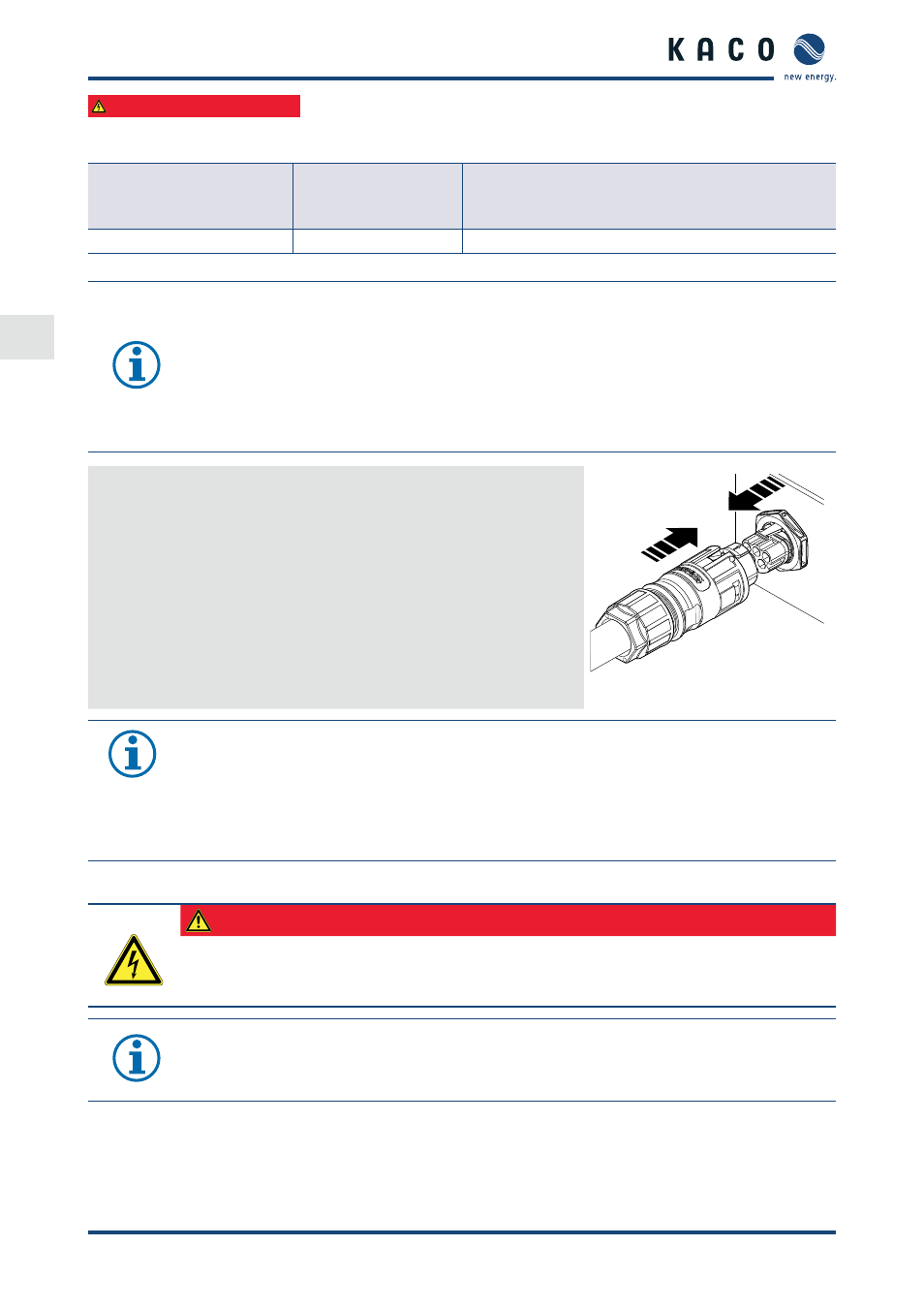

» El inversor está conectado a la red de cables. Figura 15: Encajar el conector de CA en
el conector del equipo.
AVISO
En la instalación final se debe prever un dispositivo de desconexión de CA. Este dispositivo de
desconexión se debe instalar de modo que sea posible acceder a él sin impedimentos en cualquier
momento.
Si la instalación prescribe el uso de un FI, se debe utilizar un interruptor diferencial de protección
contra la corriente de fuga se ha de usar uno del tipo A.
3.6.2 (7.3) Conectar el generador FV
PELIGRO
¡Peligro de muerte por tensiones de contacto!
›
Según la norma IEC62109-1 §5.3.1 está terminantemente prohibida la conexión a tierra de módulos
FV o de ramales.
AVISO
Los módulos FV conectados deben estar dimensionados para la tensión CC del sistema en conformi-
dad con IEC 61730 clase A, pero como mínimo para el valor de la tensión de red de CA.
