Instrucciones breves de montaje (Español)

Instrucciones breves de montaje KACO blueplanet 3.0-4.6 TL1

Página 25

Electricista especializado

Figura 11: Atornillar los tornillos

Figura 12: Presionar el portacontacto

en la carcasa

Figura 13: Atornillar el

racor de cable

Leyenda desde la Figura 8 hasta la Figura 10

1

Racor de cable

2

Junta

4

Contacto

2

Junta

3

Carcasa

5

Longitudes de cable

AVISO

Si su operador de red o suministrador de energía requiere una vigilancia de red trifásica, será nece-
saria una conexión de red trifásica (de 5 polos). Además se debe activar la vigilancia de red trifásica
en el menú “Parámetros”. Antes de la instalación pregunte a su operador de red o suministrador de
energía cuál es la conexión de red necesaria.

Configurar el conector de CA

ඣ Compartimento de conexiones abierto.
1.

Deslizar el racor de cable sobre el cable

2. Seleccionar la junta en función del diámetro del cable empleado (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).

3. Deslizar la carcasa con la junta sobre el cable.

4. Retirar 50 mm de aislamiento del cable.

5. Recorte a 8 mm los conductores N, L1 en conexiones monofásicas o N, L1, L2, L3 en conexiones trifásicas.

6. Pele 12 mm los conductores (N, L1, PE en conexiones monofásicas o N, L1, L2, L3 en conexiones trifásicas).

7. Los conductores flexibles deben estar equipados con virolas de cable que cumplan con la norma DIN 46228.

8. Insertar los conductores en los contactos siguiendo la marca sobre el portacontactos.

9. Atornillar los tornillos del portacontactos a 1 Nm.

10. Presionar el portacontactos hasta que se oiga un clic en la carcasa.

11. Contenga la carcasa con una llave inglesa (de 30).

Apretar el racor de cable con un par de 6,5 Nm.

»

Establecer la conexión eléctrica..

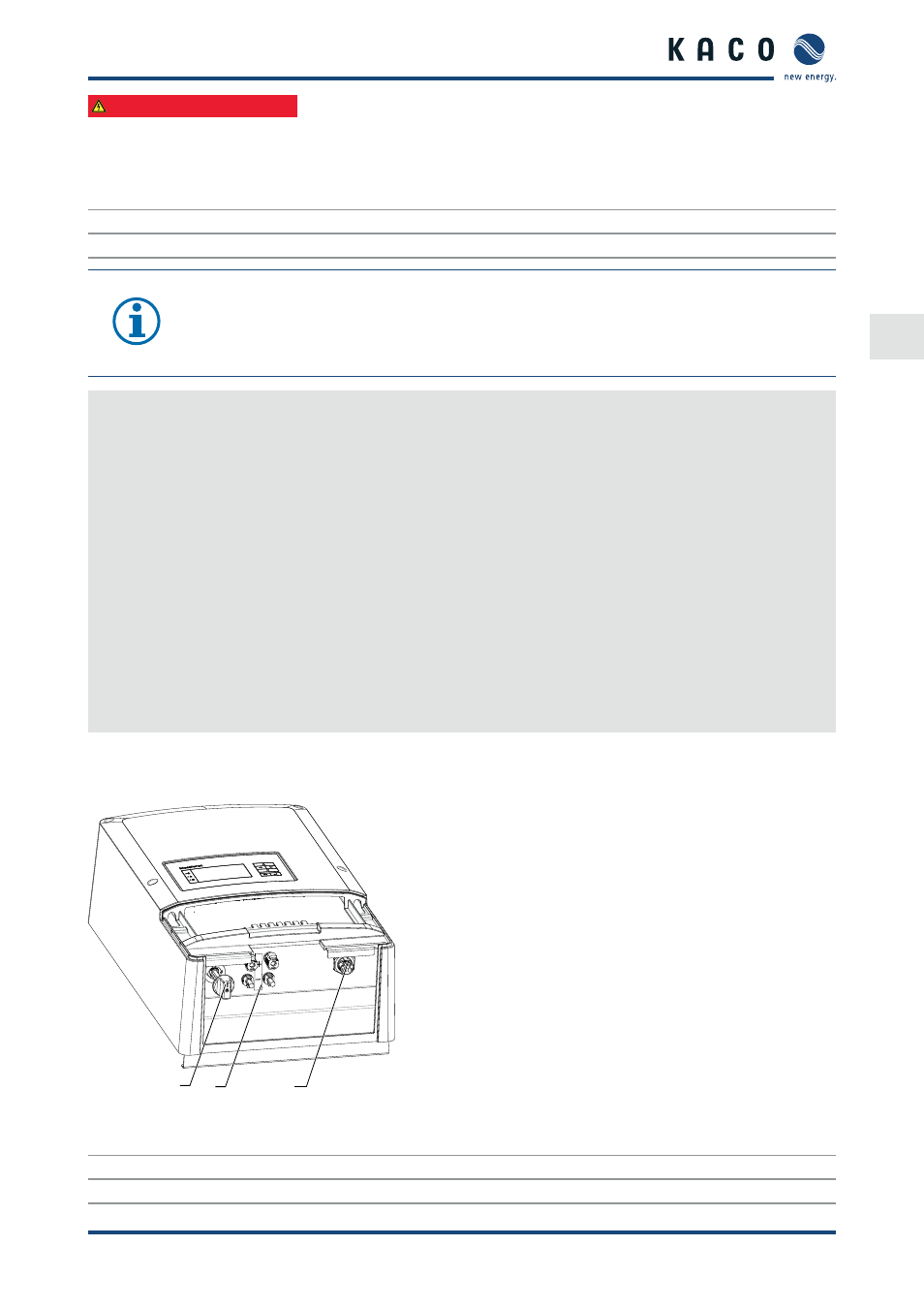

3.6

(7.2) Establecer la conexión eléctrica

Realice la conexión del generador FV, así como la conexión a red mediante el conector.

DC

1

2

3

Figura 14: Recinto de conexiones: Conexión eléctrica
