Kratka navodila za montažo (Slovensko)
Stran 96
Montaža Kratka navodila za KACO blueplanet 3.0-4.6 TL1
Elektrikarji
11.5

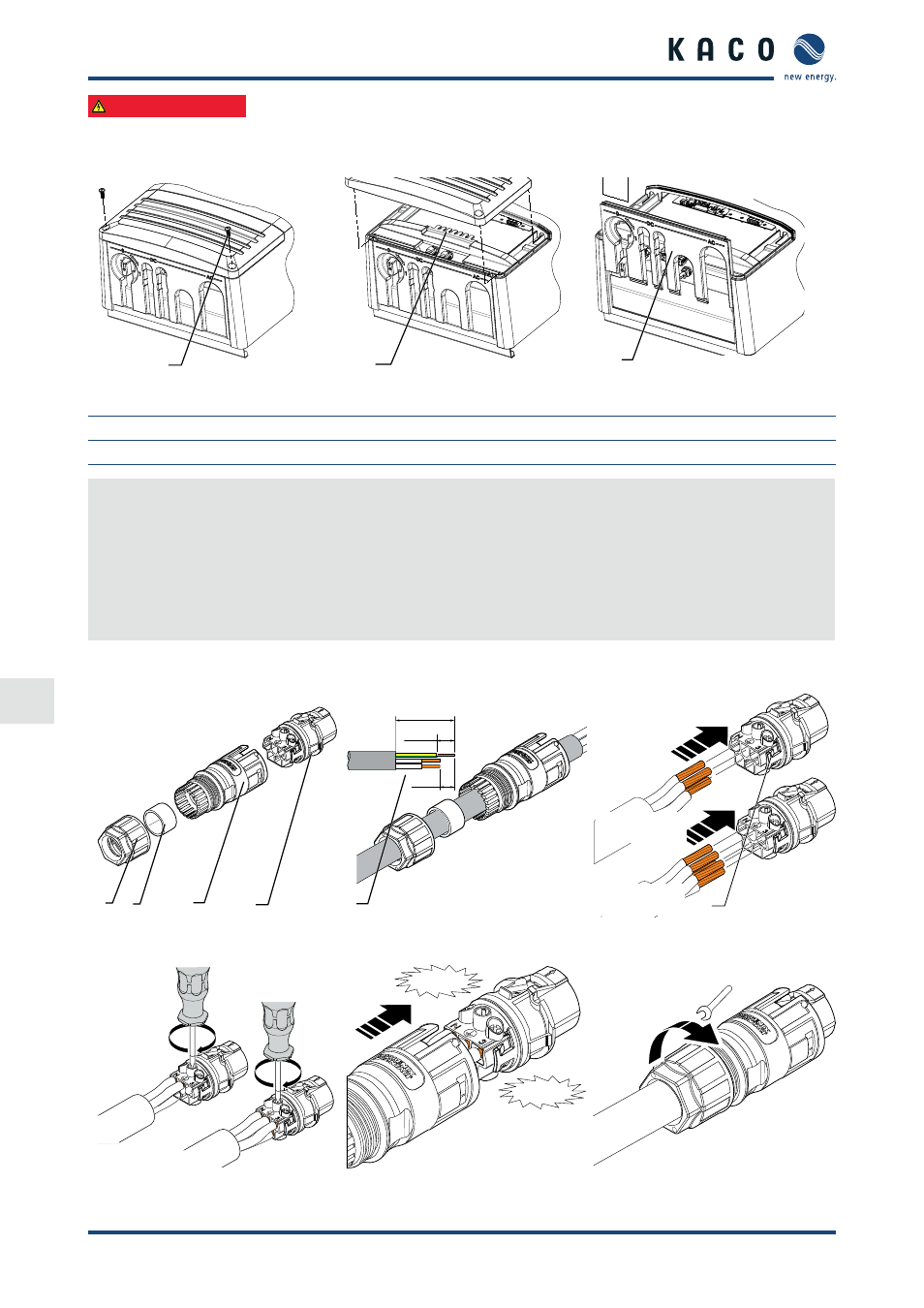

(7.1) Odpiranje območja priključkov
1
2
3
Obr. 5:
Demontaža pokrova
Obr. 6:
Odstranitev pokrova
Obr. 7:
Odstranitev drsnika
Legenda
1
Pritrdilni vijaki (2x)
2
Pokrov za priključno območje
3
Drsnik
Odpiranje priključnega območja
ඣ Izvedli ste montažo na steno.
1.
Ločilno stikalo DC postavite na „OFF“.
2. Odvijte vijake za pritrditev na pokrov za območje priklopa.
3. Snemite
pokrov.
4. Drsnik izvlecite navzgor.
»
Vtičnih spojnik AC konfigurirajte za priklop.
1.5.1
(7.1.1) Konfiguracija vtičnega spojnika AC
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
4
trifaznem
priključku)
enofaznem
priključku
Obr. 8:
Vtični spojnik AC
Obr. 9:
Snetje izolacije s kabla
Obr. 10: Priklop žil
1 Nm
1 Nm
trifaznem
priključku)
enofaznem
priključku
CLICK !
CLICK !
30
6,5 Nm
Obr. 11:
Zategnitev vijakov
Obr. 12:
Vtiskanje nosilcev stika v
ohišje
Obr. 13:
Zategnite privitja kablov
