Skrócona instrukcja montażu (Polski)
Skrócona instrukcja montażu KACO blueplanet 3.0-4.6 TL1 Strona 35
Elektryk
4.6.1 (7.2.1) Podłączenie falownika do sieci zasilającej
Typ urządzenia Przekrój przewodu Bezpiecznik: bezpieczniki topikowe gL albo
porównywalne bezpieczniki automatyczne
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A przy przekroju przewodu 4,0 mm²
Tabela 4: Zalecane przekroje poprzeczne przewodów i bezpieczniki przewodów NYM
WSKAZÓWKA
W przypadku wysokiej rezystancji przewodów, tj. przy dużej długości przewodów po stronie sieci,
zwiększa się napięcie na zaciskach sieciowych falownika podczas pracy w trybie zasilania. Falownik
monitoruje to napięcie.
Jeżeli napięcie przekroczy specyficzną dla danego kraju wartość przepięcia w sieci, to nastąpi
wyłączenie falownika.
›
Zwracać uwagę na dostatecznie duże przekroje przewodów wzgl. na ich małe długości.
Podłączanie do sieci
ඣ Połączenie wtykowe AC skonfigurowane.
1.
Połączyć skonfigurowane połączenie wtykowe z połączeniem wtyko-
wym urządzenia poprzez wzębienie.
2. Położyć fachowo przewody.

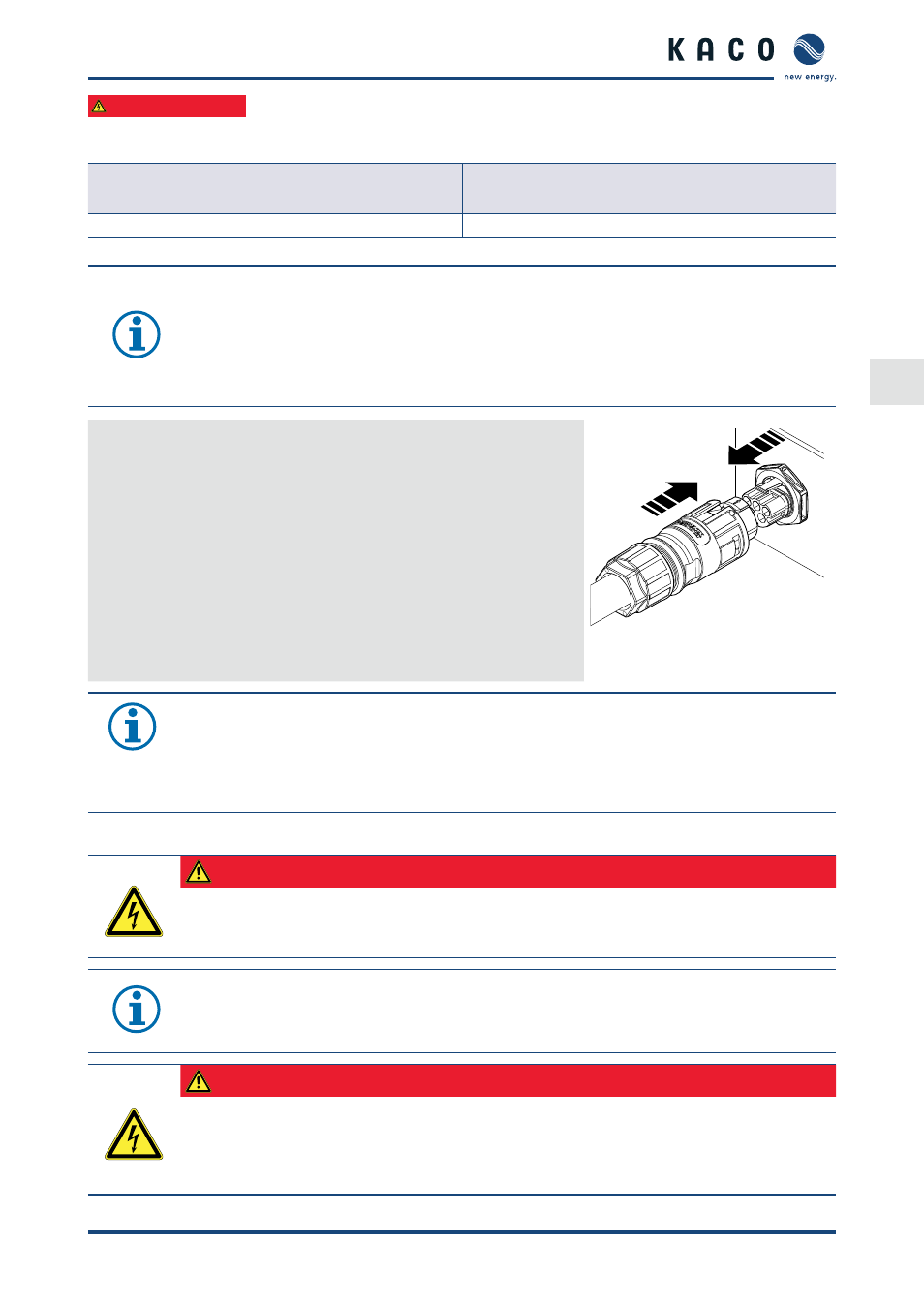

» Falownik jest podłączony do sieci elektrycznej. Rysunek 15: Wzębić połączenie wty-
kowe AC w połączenie wtykowe urzą-
dzenia.
WSKAZÓWKA
W ostatecznej instalacji należy przewidzieć rozłącznik po stronie AC. Rozłącznik ten należy zamonto-
wać w sposób zapewniający w każdej chwili nieograniczony dostęp.
Jeżeli przepisy dotyczące instalacji wymagają zastosowania wyłącznika różnicowoprądowego, to
należy zastosować wyłącznik typu A.
4.6.2 (7.3) Podłączenie generatora fotowoltaicznego
ZAGROŻENIE
Zagrożenie ze strony występujących napięć dotykowych!
›
Zgodnie z IEC62109-1 §5.3.1 uziemianie podłączonych modułów fotowoltaicznych lub obwodów jest
zasadniczo zabronione.
WSKAZÓWKA
Podłączone moduły fotowoltaiczne należy zwymiarować zgodnie z IEC 61730, klasa A, stosownie do
przewidzianego napięcia systemowego DC, jednakże co najmniej do wartości napięcia sieci AC.
ZAGROŻENIE
Zagrożenie ze strony występujących napięć dotykowych!
›
Podczas montażu: Odłączyć biegun dodatni i ujemny DC od potencjału ziemi (PE).
› Odłączyć falownik od generatora fotowoltaicznego zintegrowanym rozłącznikiem DC.
›
Rozłączyć połączenie wtykowe.
