PL PL
Skrócona instrukcja montażu (Polski)
Strona 32 Skrócona instrukcja montażu KACO blueplanet 3.0-4.6 TL1
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

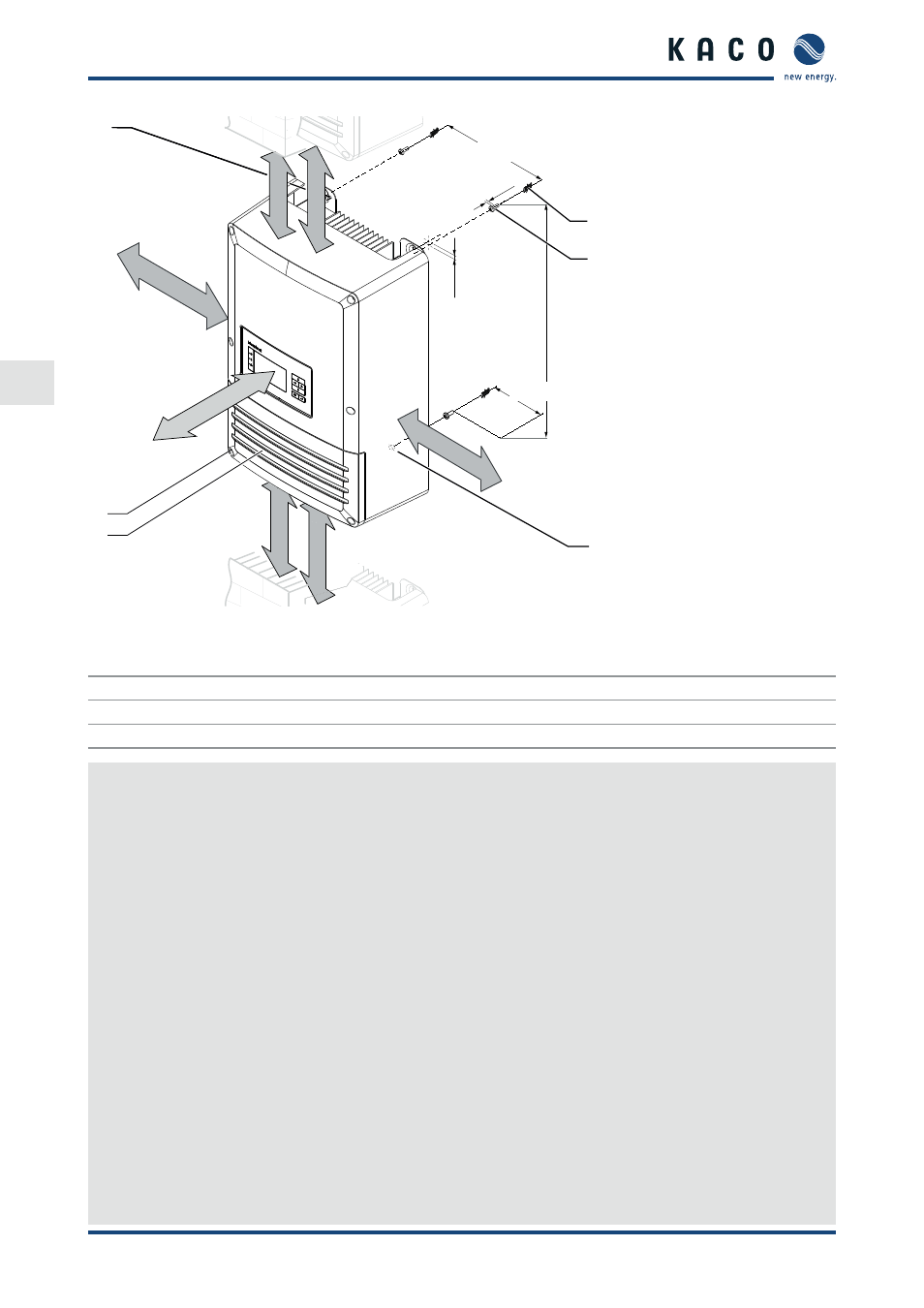

Rysunek 4: Odległości minimalne / zawieszanie falownika
Objaśnienia
1 Pokrywa skrzynki przyłączeniowej 4 Kołki rozporowe (3x)
2 Śruby mocujące (2xTorx) 5 Śruby montażowe (3x)
3 Wieszaki 6 Otwór na zabezpieczenie falownika
Montaż falownika
1. Zaznaczyć na ścianie pozycję górnych wywiercanych otworów zgodnie z obmiarem na rysunku 8 lub za
pomocą wieszaków na tylnej stronie obudowy.
WSKAZÓWKA: Zachować minimalne odstępy między falownikami (700 mm) lub falownikiem a sufitem/pod-
łożem (500 mm) oraz odstępy boczne (150 mm i 250 mm).
2. Wstawić korki rozporowe.
3. Górne śruby montażowe wkręcić w ścianę zgodnie z podaną odległością (3 mm).
4. Zawiesić falownik na wieszakach w śruby.
5. Wykręcić śruby mocujące na pokrywie dla skrzynki przyłączeniowej.
6. Opuścić pokrywę skrzynki przyłączeniowej.
7. Wariant 1: Zaznaczyć pozycję dolnego otworu.
8. Zdjąć falownik i włożyć kołek rozporowy w celu zabezpieczenia falownika.
9. Zawiesić falownik z powrotem w górnych śrubach i zamocować na ścianie za pomocą dolnej śruby montażo-
wej.
10. Wariant 2: Usunąć zasuwę. (Patrz rysunek 7 na stronie 6)
11. Wywiercić otwór zgodnie z wielkością kołka rozporowego i zamocować na ścianie za pomocą śruby do mon-
tażu.
12. Włożyć zasuwę.
13. Nałożyć pokrywę na obudowę.
14. Wkręcić śruby mocujące dla pokrywy.
» Falownik jest zamontowany. Kontynuować instalację.
