Korte montagehandleiding (Nederlands)
Bladzijde 46 Korte montagehandleiding KACO blueplanet 3.0-4.6 TL1
Elektricien
5.6.2.1 (7.3.3) Schakeling
GEVAAR
Levensgevaar door elektrische schok (vlamboog)!
Foutieve bezetting van de MPP-tracker leidt tot sterke beschadiging van de omvormer
Zwaar letsel of overlijden door het aanraken van de spanningsgeleidende aansluitingen.
› Alpolige scheidingsmogelijkheid van iedere afzonderlijke MPP-tracker waarborgen.
›
Aanbevolen standaardschakeling aanhouden.
1
Tracker A
2
U
MPP
n
1
n
2
=
B
1
Tracker A
2
U
MPP
n
1
B

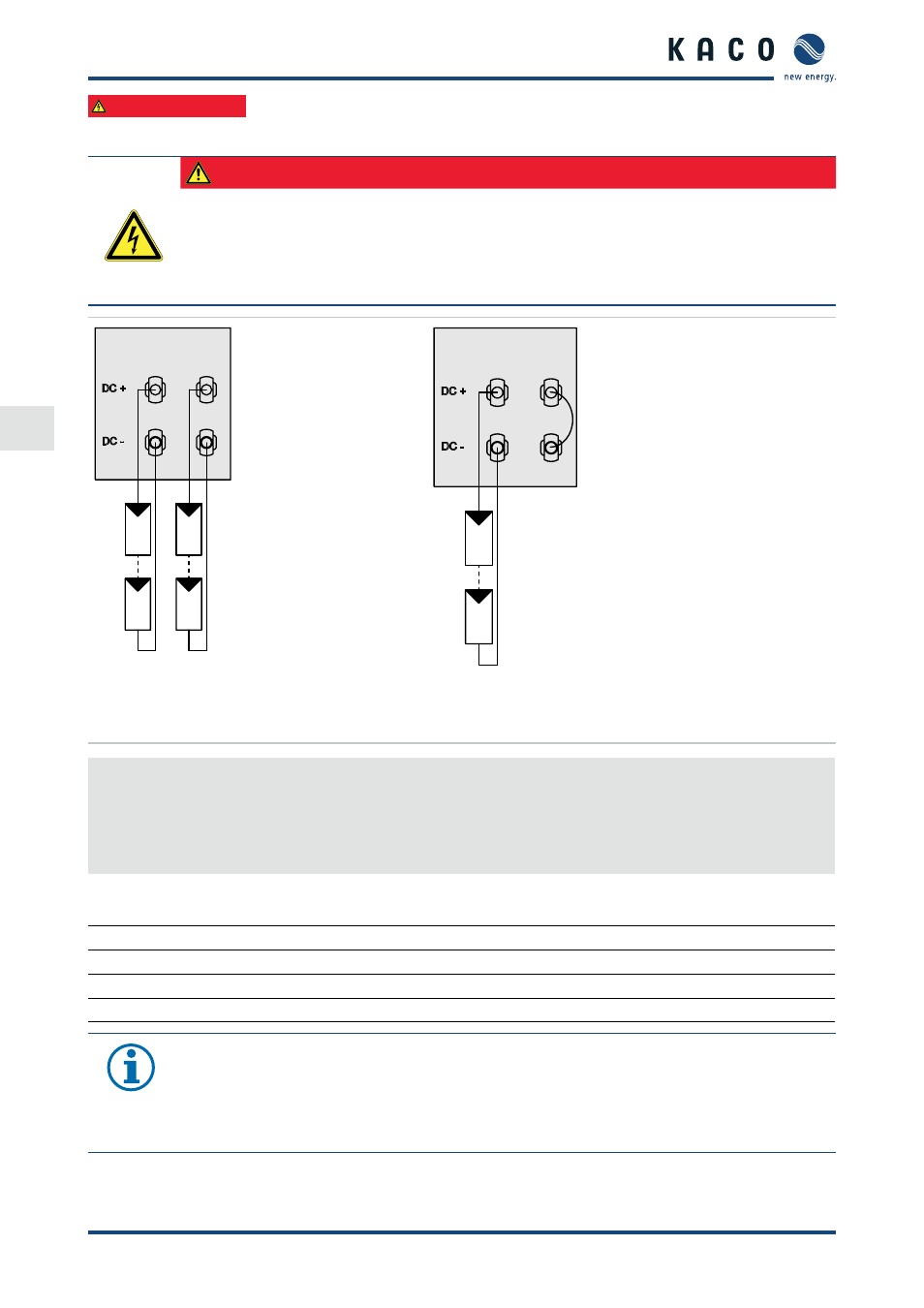

Afbeelding 17: Aanbevolen standaardschakeling Afbeelding 18: Schakeling van niet gebruikte MPP-trackers B
PV-generator aansluiten
1. Beschermkappen van de DC-aansluitstekkers verwijderen.
2. PV-generator op de DC-stekkers aan de onderzijde van de behuizing aansluiten.
3. Ervoor zorgen dat niet gebruikte stekkers met beschermkappen worden afgesloten.
» De omvormer is aan de PV-generator gekoppeld.
5.7 Service-telefoonnummers
Technische problemen oplossen Technisch advies
Omvormer +49 (0) 7132/3818-660 +49 (0) 7132/3818-660
Datalogging met toebehoren +49 (0) 7132/3818-690 +49 (0) 7132/3818-690
Customer Helpdesk Maandag t/m vrijdag 8:00 tot 17:00 uur
OPMERKING
Meer informatie over technische gegevens, interfaces aansluiting, bediening, onderhoud en het ver-
helpen van storingen vindt u in de Engelstalige gebruiksaanwijzing.
De volledige handleiding in uw taal vindt u op onze internetpagina http://kaco-newenergy.com.
(wereldkaart in de rubriek „Download“)
