Notice de montage abrégée KACO blueplanet 3.0-4.6 TL1

Page 3

1.2

(2.1) Utilisation conforme

L'onduleur est construit selon l'état de la technique et les règles de sécurité reconnues. Une utilisation non conforme
est cependant susceptible de mettre en danger la vie ou l'intégrité corporelle de l'utilisateur ou de tierces personnes
ou encore d'endommager les appareils et autres biens matériels.

Utiliser l'onduleur exclusivement avec une prise de courant fixe raccordée au réseau électrique public.

Toute autre utilisation dépassant le cadre prévu est considérée comme non conforme. Cela comprend :

exploitation mobile ;

exploitation dans des zones explosives ;

exploitation dans des locaux avec une humidité de l'air > 95 % ;

fonctionnement sortant du cadre des spécifications fournies par le fabricant ;

fonctionnement en îlots.

1.3 (3.1)

Fonctionnement

L'onduleur convertit la tension continue générée par les modules PV en tension alternative et renvoie celle-ci dans
l'alimentation du réseau. Le processus d'alimentation commence dès qu'il y a suffisamment d'ensoleillement et
qu'une tension minimale donnée circule dans l'onduleur. Si, à la tombée de la nuit, la valeur de la tension est inféri-
eure à la tension minimale, l'alimentation prend fin et l'onduleur se déconnecte.

1.3.1

(3.2) Structure de l'onduleur

1

2

3

4

5

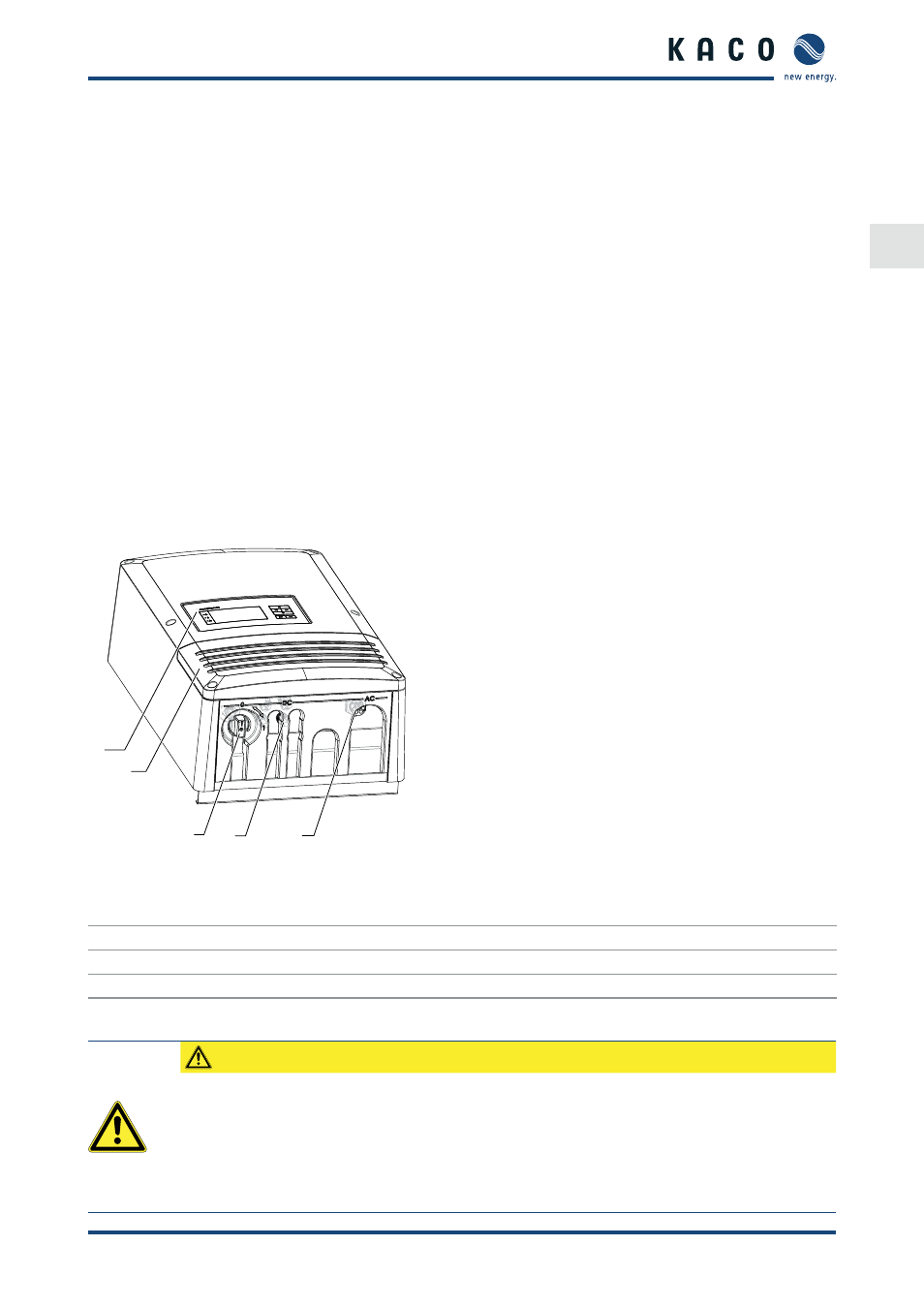

Figure 1 : Structure de l'onduleur

Légende

1

Panneau de commande

4

Prise CC (connecteur à fiche CC)

2

Couvercle du compartiment de raccordement

5

Prise CA (connexion 5 broches)

3

Sectionneur CC

1.4 (6.)

Montage

ATTENTION

Risque de blessure en raison du poids important de l'onduleur !

Tenez compte du poids, du centre de gravité surélevé et des zones de levage de l‘appareil.

Choisir un lieu et une surface de montage adaptés.

Utiliser un matériel de fixation adapté à la surface ou le matériel fourni pour le montage de
l'onduleur.

L'onduleur doit toujours être transporté par au moins 2 personnes.
