NL
Korte montagehandleiding (Nederlands)
Korte montagehandleiding KACO blueplanet 3.0-4.6 TL1 Bladzijde 43
Elektricien
Legenda voor Afbeelding 8 tot Afbeelding 10
1 kabelwartel 2 Afdichting 4 Contactstekker
2 Afdichting 3 Behuizing 5 Kabellengtes
OPMERKING
›
Als de stroom- of energieleverancier een 3-fasige netbewaking eist, is een 3-fasige (vijfpolige)
netaansluiting nodig. Daarnaast moet de 3-fasebewaking worden geactiveerd in het menu ‘Para-
meters’. Vraag voor de installatie bij uw stroom- of energieleverancier naar de vereiste netaanslui-
ting.
AC-stekker configureren
ඣ Aansluitruimte geopend.
1.
Kabelwartel over de kabel schuiven.
2. Afdichting overeenkomstig de gebruikte kabeldiameter (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm) kiezen.
3. Behuizing met de afdichting over de kabel schuiven.
4. Kabel 50 mm afstrippen.
5. Draden N, L1 bij 1-fasige aansluiting of N, L1, L2, L3 bei 3-fasige aansluiting 8 mm inkorten.
6. Draden (N, L1, PE bij 1-fasige aansluiting of N, L1, L2, L3 bei 3-fasige aansluiting) 12 mm strippen.
7. Flexibele draden moeten van krimpschoenen volgens DIN 46228 worden voorzien.
8. Draden overeenkomstig de kenmerking op de contactdrager in de contact voeren.
9. Bouten aan contactdrager 1 Nm vastdraaien.
10. Contactdrager in de behuizing duwen totdat een klik te horen is.
11. Behuizing met een momentsleutel (30) vasthouden.
Kabelwartel met een aanhaalmoment van 6,5 Nm vastdraaien.
» Elektrische aansluiting uitvoeren.
5.6 (7.2) Elektrische aansluiting uitvoeren
Voer aan de onderkant van de behuizing de aansluiting voor de PV-generator en netaansluiting via de stekkers uit.
DC
1 2 3

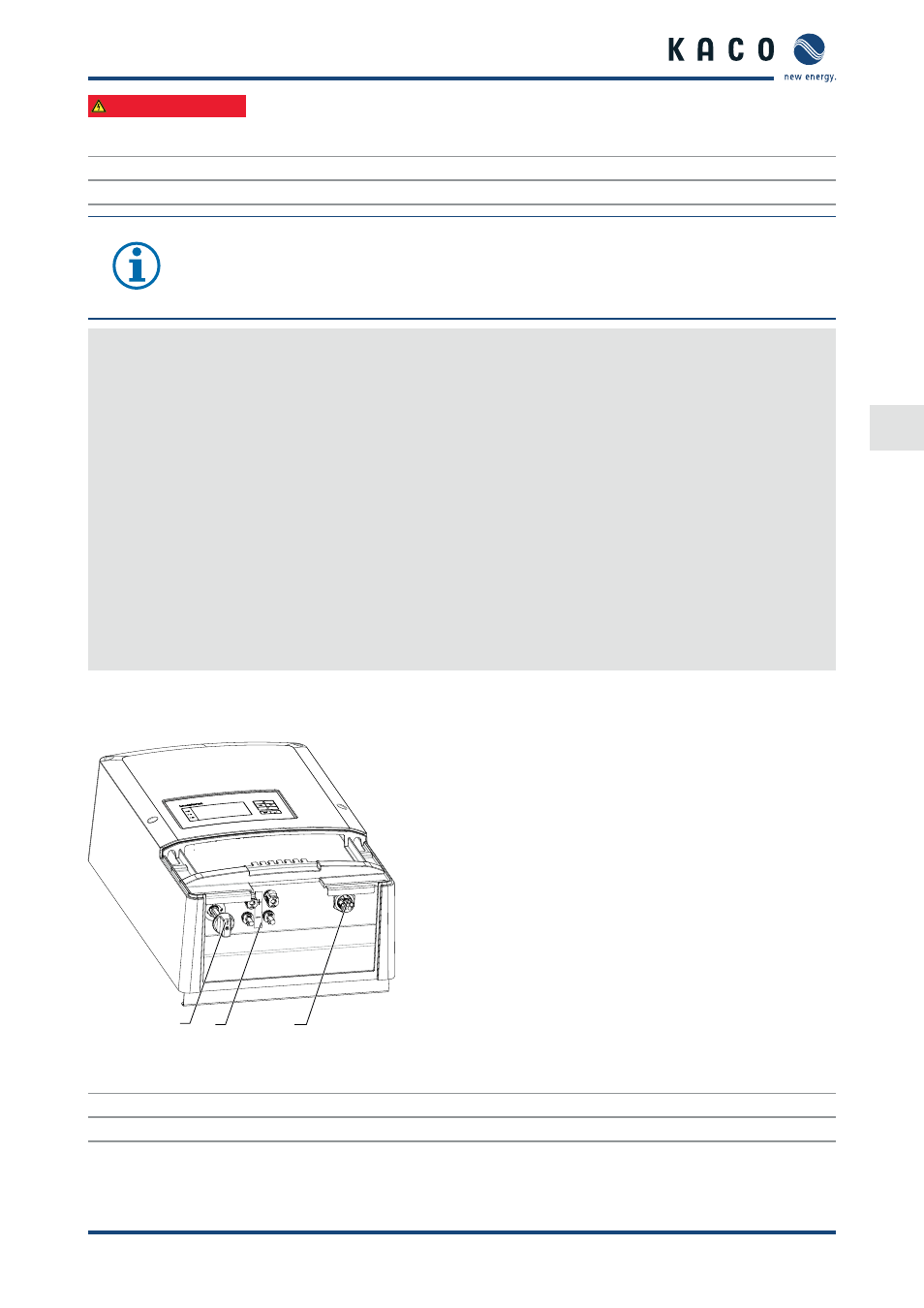

Afbeelding 14: Aansluitruimte: elektrische aansluiting
Legenda
1 DC-scheidingsschakelaar 3 Apparaatstekker
2 DC-stekker voor PV-generator 5
