DK
Montering-lynvejledning (Dansk)
Monterings-lynvejledning KACO blueplanet 3.0-4.6 TL1 Side 89
Elinstallatører
10.3.6 (7.2.1) Tilslut vekselretteren til forsyningsnettet
Apparattype Ledningstværsnit Sikring: Smeltesikringer gL
eller sammenlignelige sikringsautomater
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A ved 4,0 mm² ledningstværsnit
Tabel 2: Anbefalede ledningstværsnit og sikring af NYM-ledninger
BEMÆRK
Ved høj ledningsmodstand, dvs. ved stor ledningslængde på strømsiden, øges spændingen i føde-
drift på vekselretterens strømklemmer. Vekselretteren overvåger denne spænding.
Overskrider spændingen den landsspecifikke grænseværdi på
netoverspændingen, slår vekselretteren fra.
› Sørg for tilstrækkeligt store ledningstværsnit el. korte ledningslængder.
Udførelse af strømtilslutning
ඣ AC-stikforbindelse er konfigureret.
1.
Forbind den konfigurerede stikforbindelse med stikkene ved at klikke
dem på plads.
2. Før ledningerne korrekt.

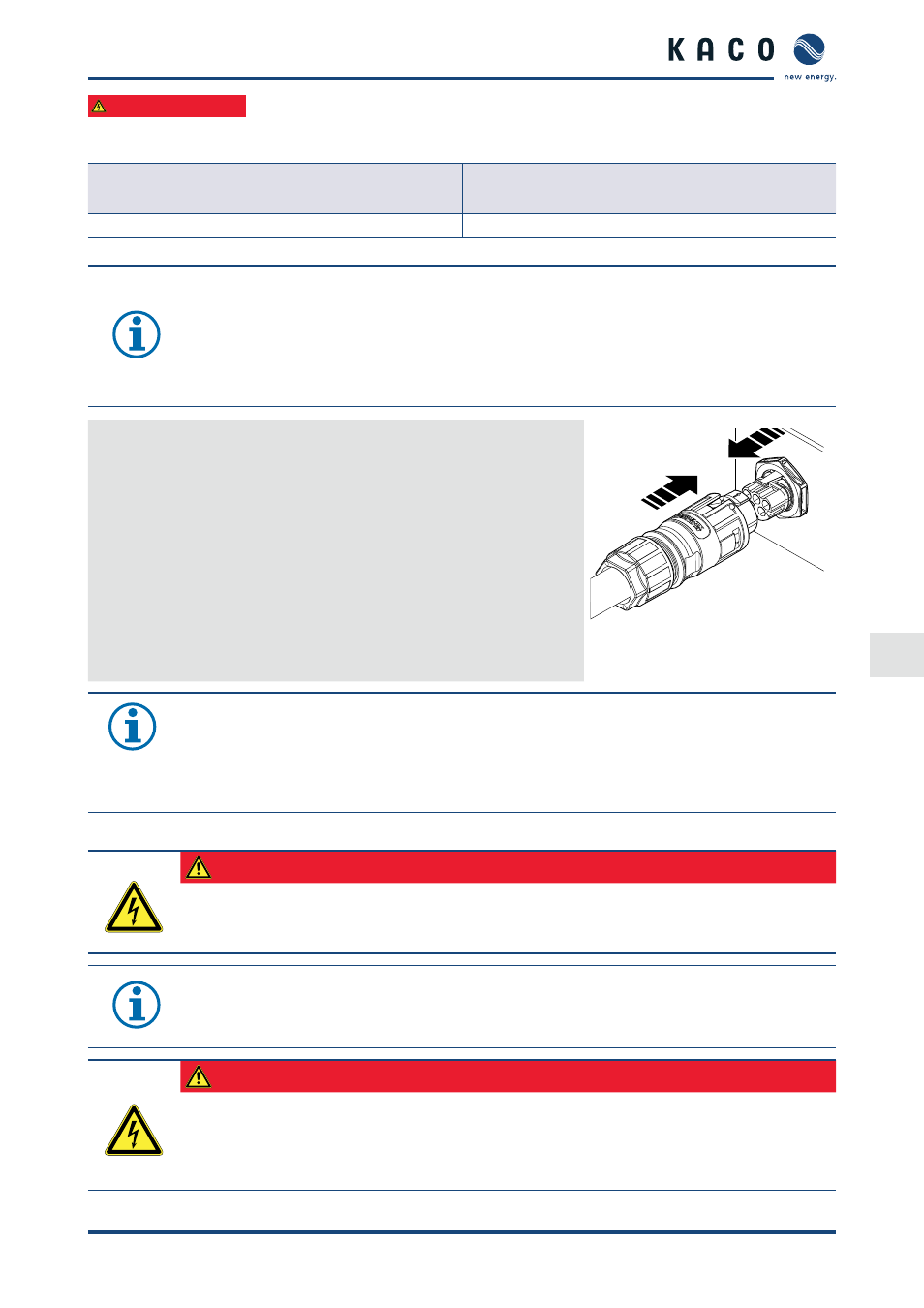

» Vekselretteren er tilsluttet ledningsnettet. Billede 15: Klik AC-stikforbindelsen på
plads sammen apparatstikforbindel-
sen.
BEMÆRK
I den endelige installation skal der indarbejdes en afbryderanordning på AC-siden. Denne afbry-
deranordning skal være anbragt således, at adgangen til den til enhver tid kan ske uhindret.
Kræves der iht. installationsforskriften en fejlstrømsafbryder, skal der anvendes en fejlstrømsafbry-
der af type A.
10.3.7 (7.3) Tilslut PV-generator
FARE
Livsfare på grund af opståede berøringsspændinger!
›
I henhold til IEC62109-1 §5.3.1 er en jordforbindelse af tilsluttede PV-moduler eller strenge generelt
forbudt.
BEMÆRK
Tilsluttede PV-moduler skal iht. IEC 61730, klasse A udmåles til den tænkte DC-systemspænding, dog
mindst til værdien på AC-netspændingen.
FARE
Livsfare på grund af opståede berøringsspændinger!
›
Under montering: Afbryd DC-plus og DC-minus elektrisk fra jordpotentialet (PE).
›
Afbryd vekselretteren fra PV-generatoren ved at betjene den integrerede DC-afbryder.
›
Træk stikforbinderen af.
