EL
Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σύντομες οδηγίες συναρμολόγησης KACO blueplanet 3.0-4.6 TL1 Σελίδα 51
Ηλεκτρολόγος

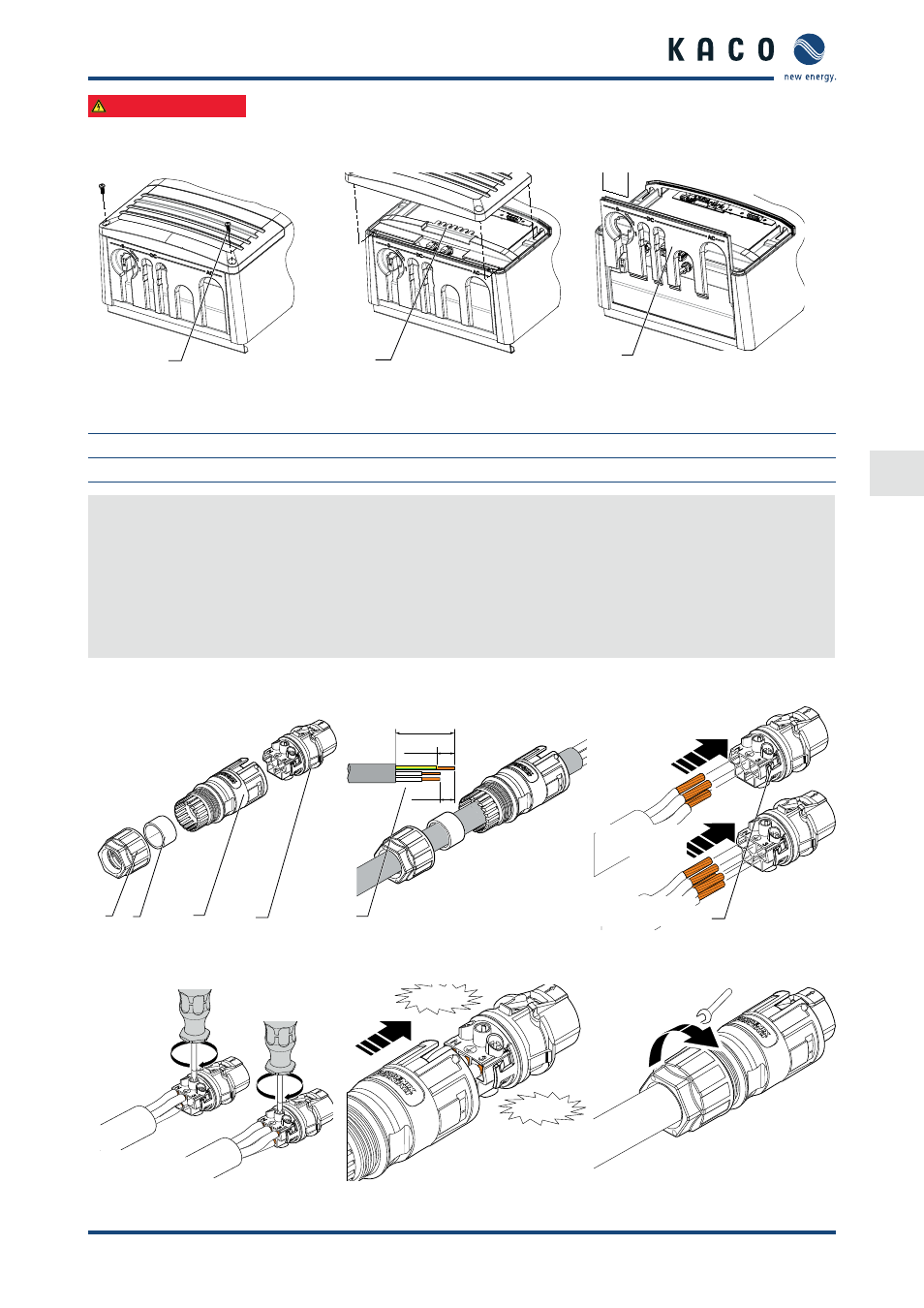

6.5 (7.1) Άνοιγμα περιοχής συνδέσεων
1 2
3
Σχήμα 5: Αποσυναρμολογήστε το
καπάκι
Σχήμα 6: Αφαιρέστε το καπάκι Σχήμα 7: Αφαιρέστε το σύρτη
Υπόμνημα
1 Βίδες στερέωσης (2x) 2 Καπάκι για την περιοχή συνδέσεων 3 Σύρτης
Άνοιγμα περιοχής συνδέσεων
ඣ Έχετε εκτελέσει την επιτοίχια τοποθέτηση.
1.
Ρυθμίστε τον αποζεύκτη DC στη θέση "OFF".
2. Ξεβιδώστε τις βίδες συναρμολόγησης στο καπάκι για την περιοχή σύνδεσης.
3. Κατεβάστε το καπάκι.
4. Αφαιρέστε το σύρτη τραβώντας τον προς τα επάνω.
» Ρυθμίστε τον βυσματικό σύνδεσμο AC για τη σύνδεση.
1.5.1 (7.1.1) Ρύθμιση βυσματικού συνδέσμου AC
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
3-φασικής
σύνδεσης
1-φασικής
σύνδεσης
Σχήμα 8: Βυσματικός σύνδεσμος AC Σχήμα 9: Αφαιρέστε τη μόνωση από
το καλώδιο
Σχήμα 10: Συνδέστε τους κλώνους
1 Nm
1 Nm
3-φασικής
σύνδεσης
1-φασικής σύν-
δεσης
CLICK !
CLICK !
30
6,5 Nm
Σχήμα 11: Σφίξτε τις βίδες Σχήμα 12: Πιέστε τους φορείς επαφών
στο περίβλημα
Σχήμα 13: Σφίξτε τον
στυπιοθλίπτη καλωδίου
