Manual breve de montagem (Português)
Instrução breve de montagem KACO blueplanet 3.0-4.6 TL1 Página 63
Electrotécnico
Verificar a isenção de curto-circuitos à terra
1. Determine a tensão contínua e resistência no gerador PV para:
–
fio de terra (PE) e condutor positivo
–
fio de terra (PE) e condutor negativo
Se forem detectadas tensões estáveis, isto significa que existe um curto-circuito à terra no gerador FV ou nos
cabos de ligação ao gerador. A relação entre as tensões medidas fornece informações sobre o ponto da irregulari-
dade.
Observar também, que o gerador FV m soma apresente uma resistência de isolamento superior a 2,0 MOhm,
porque o inversor pode não alimentar se a resistência de isolamento for muito baixa.
2. Elimine todas as irregularidades antes de efectuar a ligação do gerador DC.
NOTA
Os módulos FV devem ser dimensionados de acordo com IEC 61730 Classe A para a tensão do sistema
DC, mas pelo menos para o valor da tensão de rede AC
1 2
A B

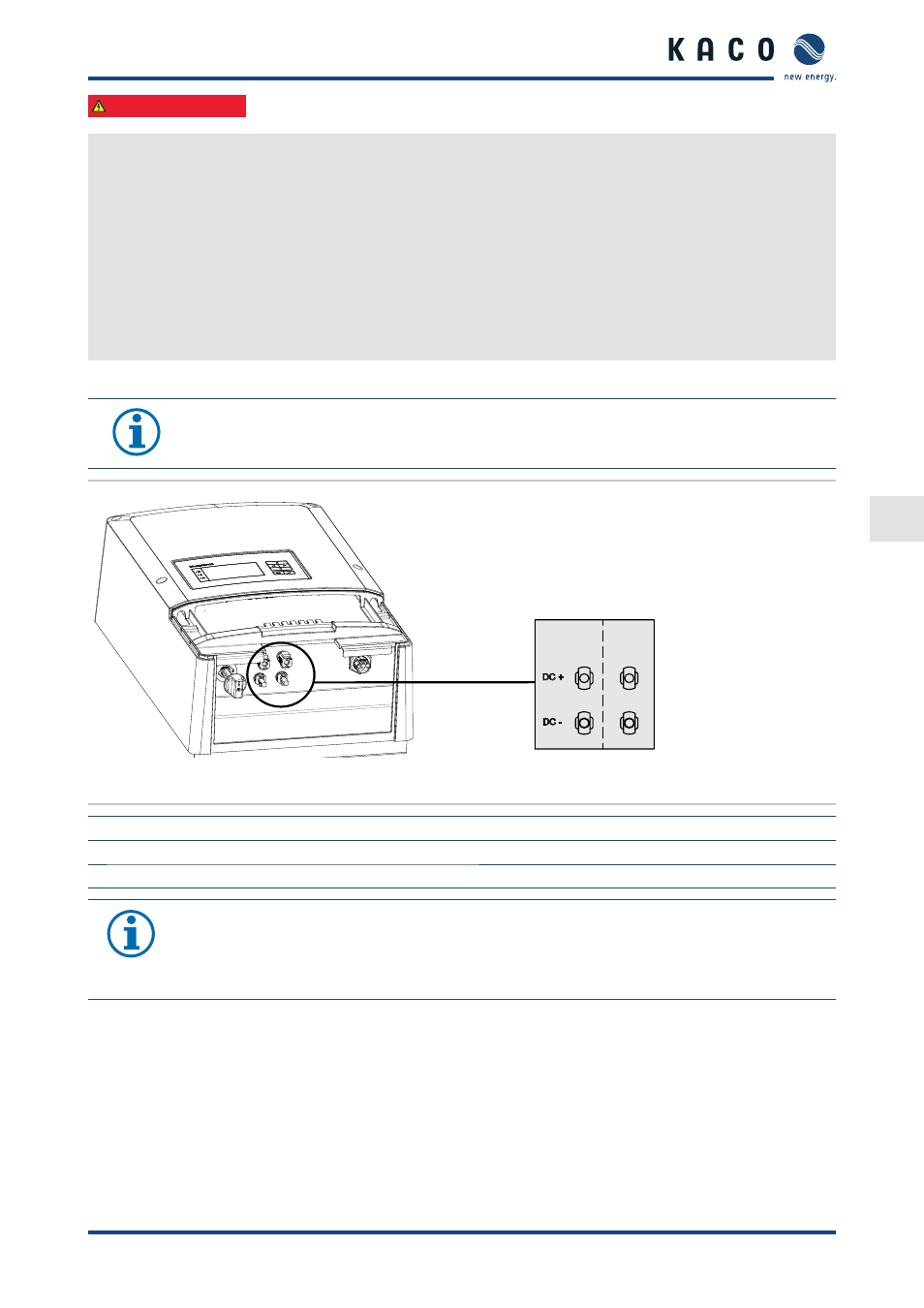

Figura 16: Ligações para os pólos DC + e DC -
Legenda
A Tracker MPP A B Tracker MPP B
1 Conexões CC + /CC - 2 Conexões CC + /CC -
NOTA
A potência total do aparelho continua a estar limitada. Se a entrada for ligada a uma carga superior
a P(DCmáx)/2, a potência de entrada máxima da segunda entrada reduz-se respectivamente. Tenha
atenção para que a potência de entrada máxima não seja excedida.
