Rövid szerelési útmutató (Magyar)
KACO blueplanet 3.0-4.6 TL1 rövid szerelési útmutató 77. oldal
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

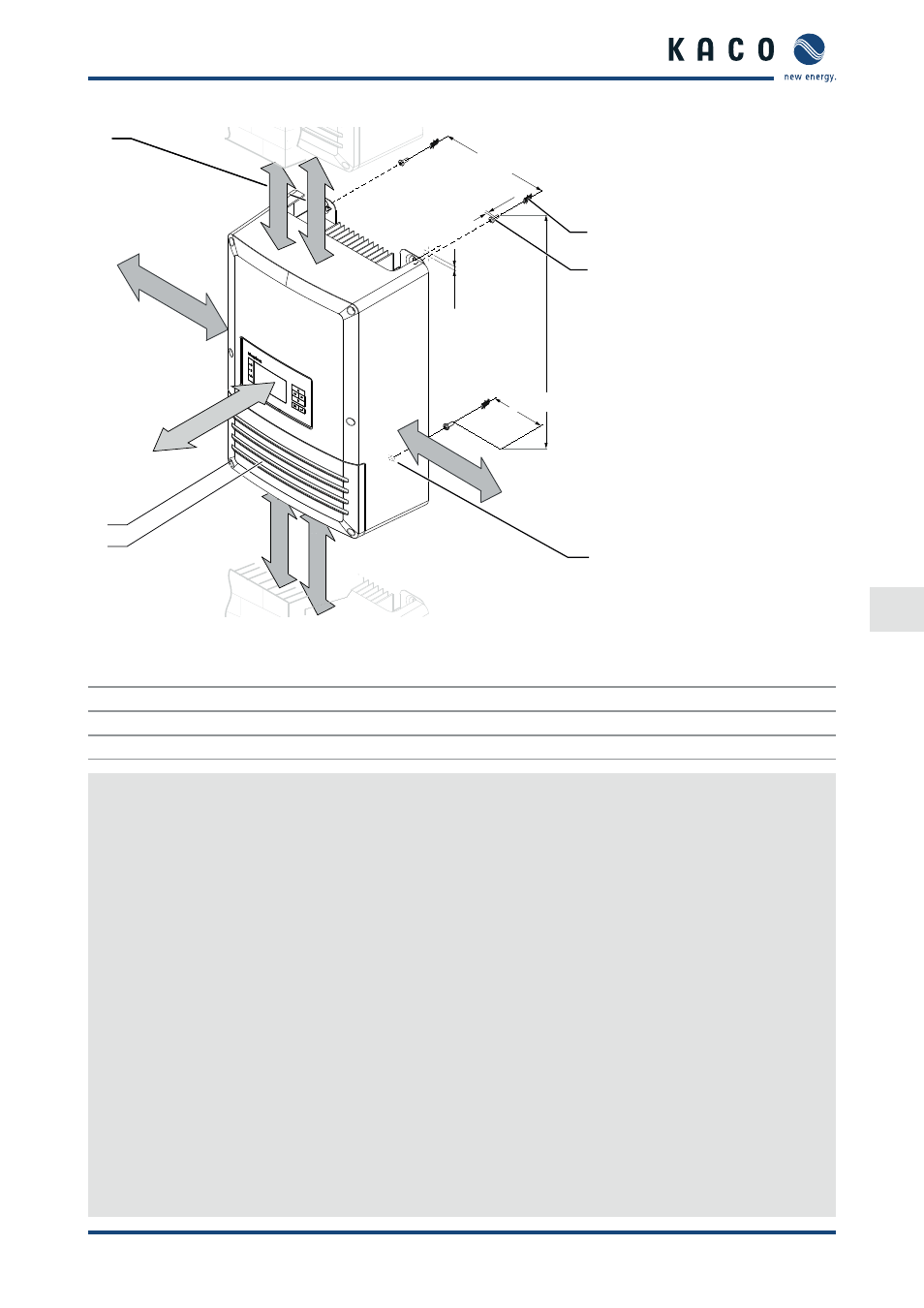

4. kép: Minimális távolságok / az inverter felfüggesztése
Jelmagyarázat
1 Kapocsfedél 4 Tipli (3 db.)
2 Csavarok a rögzítéshez (2 db. Torx) 5 Csavarok a szereléshez (3 db.)
3 Tartófülek 6 Furat az inverter rögzítéséhez
Az inverter felszerelése
1. Jelölje be a falon a felső furatok helyét a 8. ábrán található méreteknek megfelelően vagy a készülék hátolda-
lán található tartófülek segítségével.
TUDNIVALÓ: Figyeljen az inverterek közti (700 mm) ill. az inverter és a mennyezet/padló (500 mm) minimális
távolságra, valamint az oldalsó távolságokra (150 mm és 250 mm).
2. Helyezze be a tiplit.
3. A szereléshez csavarozza be a felső csavarokat a falhoz viszonyítottan megadott távolságnak megfelelően (3
mm).
4. Akassza rá az invertert a csavarokra a tartófülek segítségével.
5. Csavarja ki a bekötési terület fedelének rögzítésére szolgáló csavarokat.
6. Emelje le a bekötési terület fedelét.
7. 1. változat: Jelölje be az alsó furatok helyét.
8. Akassza le az invertert és tegye be az inverter rögzítésére szolgáló tipliket.
9. Az invertert akassza be ismét a felső csavarokba és rögzítse a fali szerelésre szolgáló alsó csavarokkal.
10. 2. változat: Távolítsa el a csúszkát. (Lásd a 7. ábrát a 6. oldalon)
11. Fúrjon a tipli méretének megfelelő lyukat és a szereléshez szükséges csavarral rögzítse a falon.
12. Tegye be a csúszkát.
13. Helyezze fel a házra a fedelet.
14. Csavarozza be a fedél rögzítésére szolgáló csavarokat.
» Ezzel felszerelte az invertert. Folytassa a telepítéssel.
