Korte montagehandleiding (Nederlands)
Bladzijde 42 Korte montagehandleiding KACO blueplanet 3.0-4.6 TL1
Elektricien
5.5 (7.1) Aansluitruimte openen
1 2
3

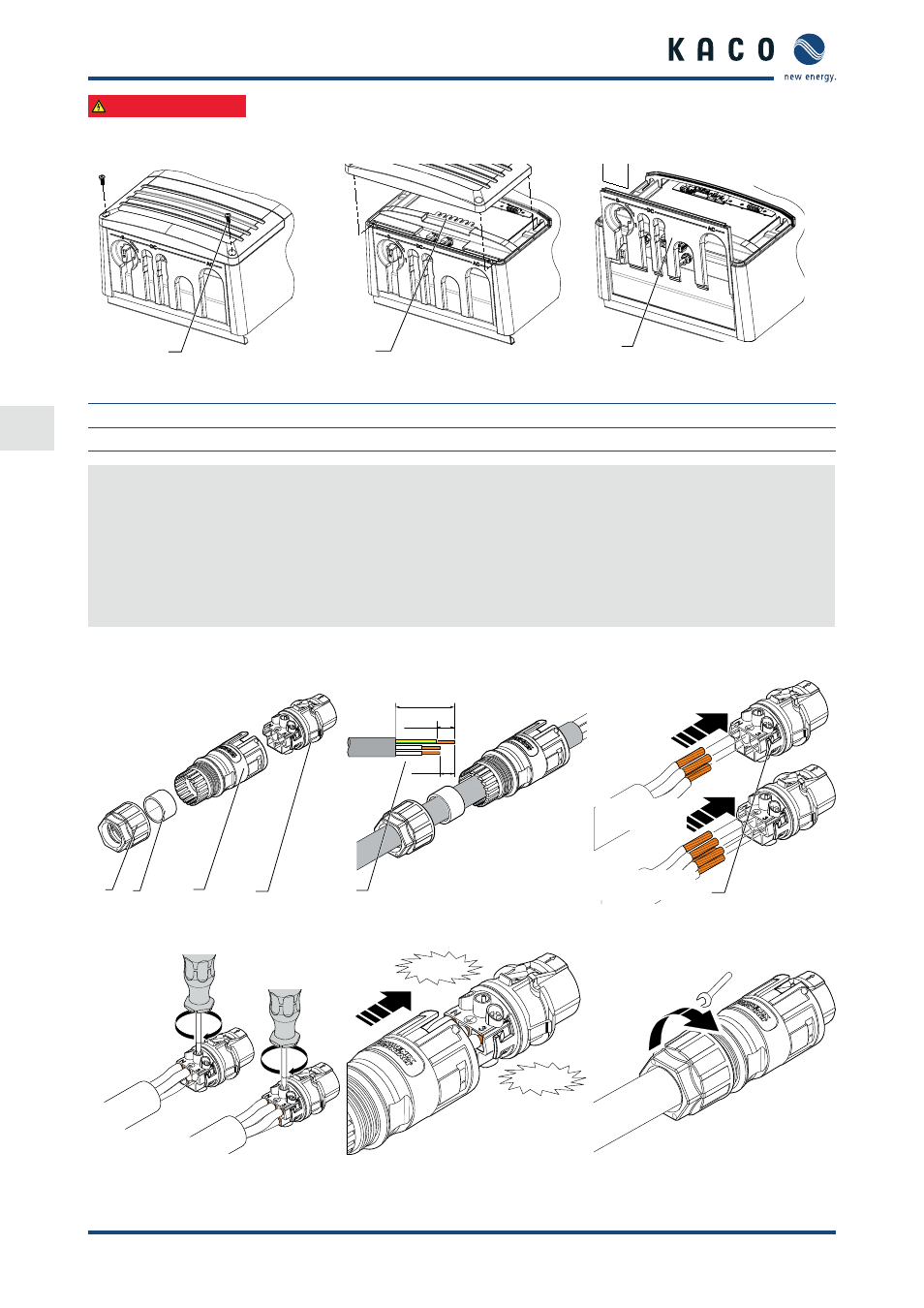

Afbeelding 5: Deksel monteren Afbeelding 6: Deksel verwijderen Afbeelding 7: Schuifklep verwijderen
Legenda
1 Bouten voor de bevestiging (2x) 2 Deksel voor de aansluitruimte 3 Schuifklep
Aansluitruimte openen
ඣ U heeft de wandmontage uitgevoerd.
1.
DC-scheidingsschakelaar op "OFF" zetten.
2. Bout voor de bevestiging aan deksels voor de aansluitruimte eruit draaien.
3. Deksel eraf tillen.
4. Schuifklep naar boven toe eruit trekken.
» AC-stekker voor aansluiting configureren.
1.5.1 (7.1.1) AC-stekker configureren
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
3-fasige aan-
sluiting
1-fasige aan-
sluiting
Afbeelding 8: AC-stekker Afbeelding 9: Kabel strippen Afbeelding 10: Draden aansluiten
1 Nm
1 Nm
3-fasige aan-
sluiting
1-fasige aan-
sluiting
CLICK !
CLICK !
30
6,5 Nm
Afbeelding 11: Bouten vastdraaien Afbeelding 12: Contactdrager in
behuizing duwen
Afbeelding 13: Kabelwartel
vastdraaien
