PT
Manual breve de montagem (Português)
Instrução breve de montagem KACO blueplanet 3.0-4.6 TL1 Página 61
Electrotécnico
Legende de Figura 8 até Figura 10
1 Bucim roscado 2 Vedante 4 Ficha de contacto
2 Vedante 3 Caixa 5 Comprimentos de cabos
Configurar conector AC
ඣ Área de ligações aberta.
1.
Deslocar bucim roscado do cabo sobre o cabo.
2. Escolher vedante de acordo com o diâmetro do cabo (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Deslocar a caixa com o vedante sobre o cabo.
4. Descarne cabo em 50 mm.
5. Encurtar os fios N, L1 na ligação monofásica ou N, L1, L2, L3 na ligação trifásica em 8 mm.
6. Isolar os fios (N, L1, PE na ligação monofásica ou N, L1, L2, L3 na ligação trifásica) em 12 mm.
7. Os fios flexíveis devem ser equipadas com ponteiras de acordo com DIN 46228.
8. Inserir os fios nos contactos de acordo com a marcação no suporte de contacto.
9. Apertar os parafusos no suporte de contacto com 1 Nm.
10. Pressionar o suporte de contacto para dentro da caixa até soar um "Click“.
11. Segurar caixa com uma chave de fenda (30).
Apertar bucim roscado com um binário de 6,5 Nm.
» Efectue a ligação eléctrica.
7.6 (7.2) Efectuar as ligações eléctricas
Realize, na parte inferior do aparelho, a ligação para o gerador PV e ligação de rede através do conector.
DC
1 2 3

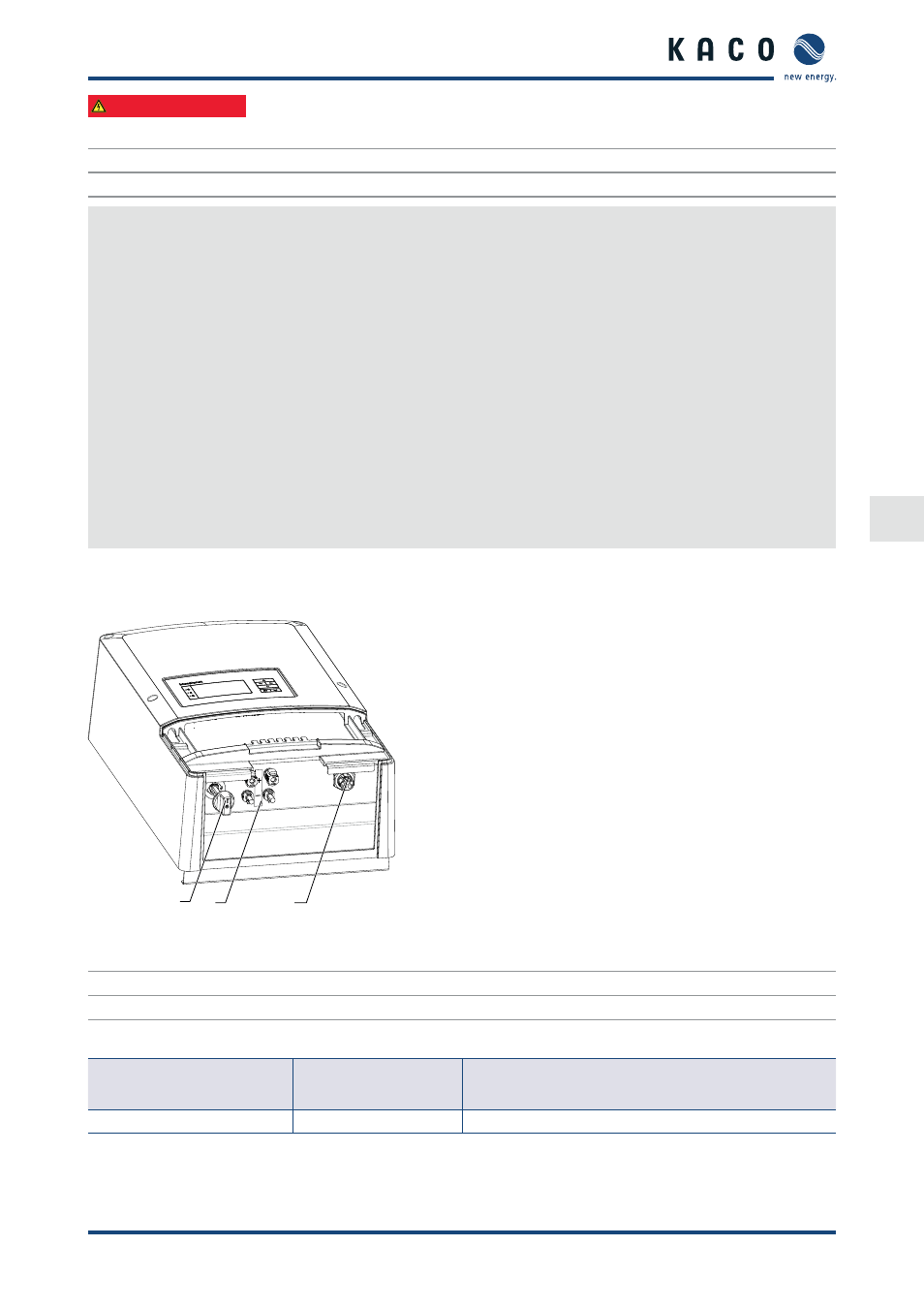

Figura 14: Área das ligações: ligação eléctrica
Legenda
1 Interruptor de corte DC 3 Conector do aparelho
2 Conector DC para gerador PV 5
7.6.1 (7.2.1) Ligar o inversor à alimentação
Tipo do aparelho Secção recta do
cabo Fusíveis: Fusíveis lentos gL
ou corta-circuitos similares
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A a 4,0 mm² Secção recta
Tabela 7: Secções rectas e fusíveis recomendados para os cabos NYM
