Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σελίδα 54 Σύντομες οδηγίες συναρμολόγησης KACO blueplanet 3.0-4.6 TL1
Ηλεκτρολόγος
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάτου λόγω εμφανιζόμενων τάσεων επαφής!
› Κατά τη διάρκεια της συναρμολόγησης: Αποσυνδέστε ηλεκτρικά το θετικό και τον αρνητικό αγωγό
DC από το δυναμικό γείωσης (PE).
› Αποσυνδέστε το μετατροπέα από τη γεννήτρια Φ/Β συστήματος με πάτημα του ενσωματωμένου
διακόπτη διαχωρισμού DC.
› Αποσυνδέστε το βυσματικό σύνδεσμο.
Έλεγχος βραχυκυκλώματος γείωσης
1. Μετρήστε τη συνεχή τάση και αντίσταση στη γεννήτρια Φ/Β συστήματος για:
–
προστατευτική γείωση (PE) και θετικό αγωγό
–
προστατευτική γείωση (PE) και αρνητικό αγωγό
Εάν μετρηθούν σταθερές τάσεις, τότε στη γεννήτρια DC ή στην καλωδίωσή της υπάρχει ένα βραχυκύκλωμα γείω-
σης. Η σχέση μεταξύ των τάσεων που μετρήθηκαν υποδεικνύει τη θέση αυτού του σφάλματος.
Επιπλέον προσέχετε, η Φ/Β γεννήτρια συνολικά να παρουσιάζει αντίσταση μόνωσης μεγαλύτερη από 2,0 MΩ,
επειδή διαφορετικά ο μετατροπέας δεν τροφοδοτείται σε περίπτωση πολύ χαμηλής αντίστασης μόνωσης.
2. Όλα τα σφάλματα πρέπει να επιδιορθώνονται πριν από τη σύνδεση της γεννήτριας DC.
ΥΠΟΔΕΙΞΗ
Οι συνδεδεμένες Φ/Β μονάδες πρέπει να είναι διαστασιοποιημένες σύμφωνα με IEC 61730 Κατηγορία
A για την προβλεπόμενη τάση DC συστήματος, αλλά τουλάχιστον για την τιμή της τάσης AC.
1 2
A B

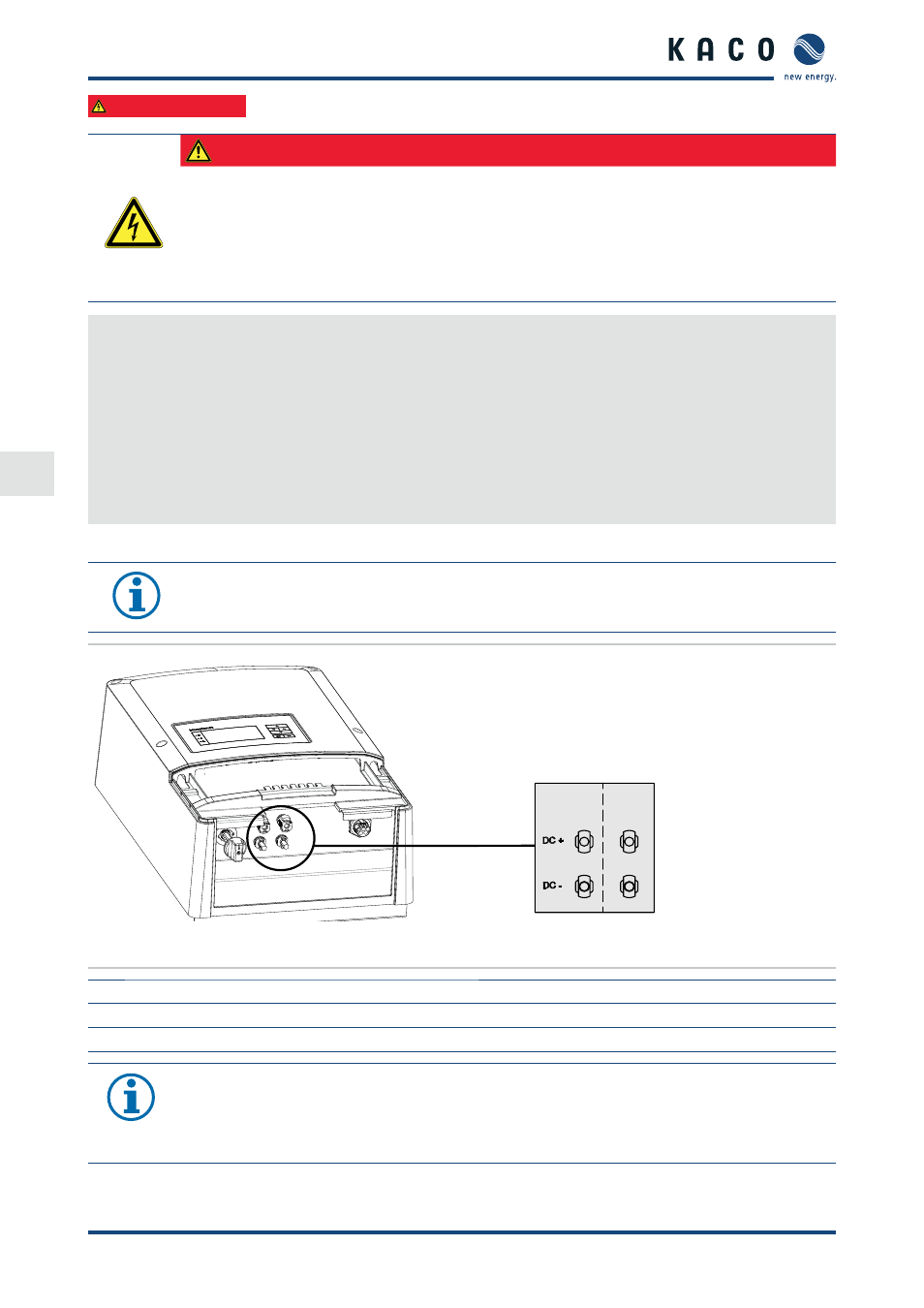

Σχήμα 16: Συνδέσεις για θετικό και αρνητικό αγωγό
Υπόμνημα
A Ανιχνευτής MPP A B Ανιχνευτής MPP B
1 Συνδέσεις DC (+)/DC (-) 2 Συνδέσεις DC (+)/DC (-)
ΥΠΟΔΕΙΞΗ
Η συνολική ισχύς της συσκευής συνεχίζει να περιορίζεται. Εάν σε μία είσοδο συνδεθεί ισχύς μεγαλύ-
τερη από P(DCmax)/2, τότε η μέγιστη ισχύς της 2ης εισόδου μειώνεται με αντίστοιχο τρόπο. Βεβαιω-
θείτε ότι δεν πραγματοποιείται υπέρβαση της μέγιστης ισχύος εισόδου.
