Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σύντομες οδηγίες συναρμολόγησης KACO blueplanet 3.0-4.6 TL1 Σελίδα 55
Ηλεκτρολόγος
6.6.2.1 (7.3.3) Σύνδεση
ΚΙΝΔΥΝΟΣ
Κίνδυνος θανάτου από ηλεκτροπληξία (ηλεκτρικό τόξο)!
Η λανθασμένη αντιστοίχηση των ανιχνευτών MPP προκαλεί σοβαρές ζημιές στο μετατροπέα
Υπάρχει κίνδυνος πρόκλησης σοβαρών τραυματισμών ή θανάτου από την επαφή με τις ηλεκτροφόρες
συνδέσεις.
›
Βεβαιωθείτε ότι έχουν αποσυνδεθεί όλοι οι πόλοι κάθε μεμονωμένου ανιχνευτή MPP.
› Τηρείτε την προτεινόμενη τυπική σύνδεση.
1
Tracker A
2
U
MPP
n
1
n
2
=
B
1
Tracker A
2
U
MPP
n
1
B

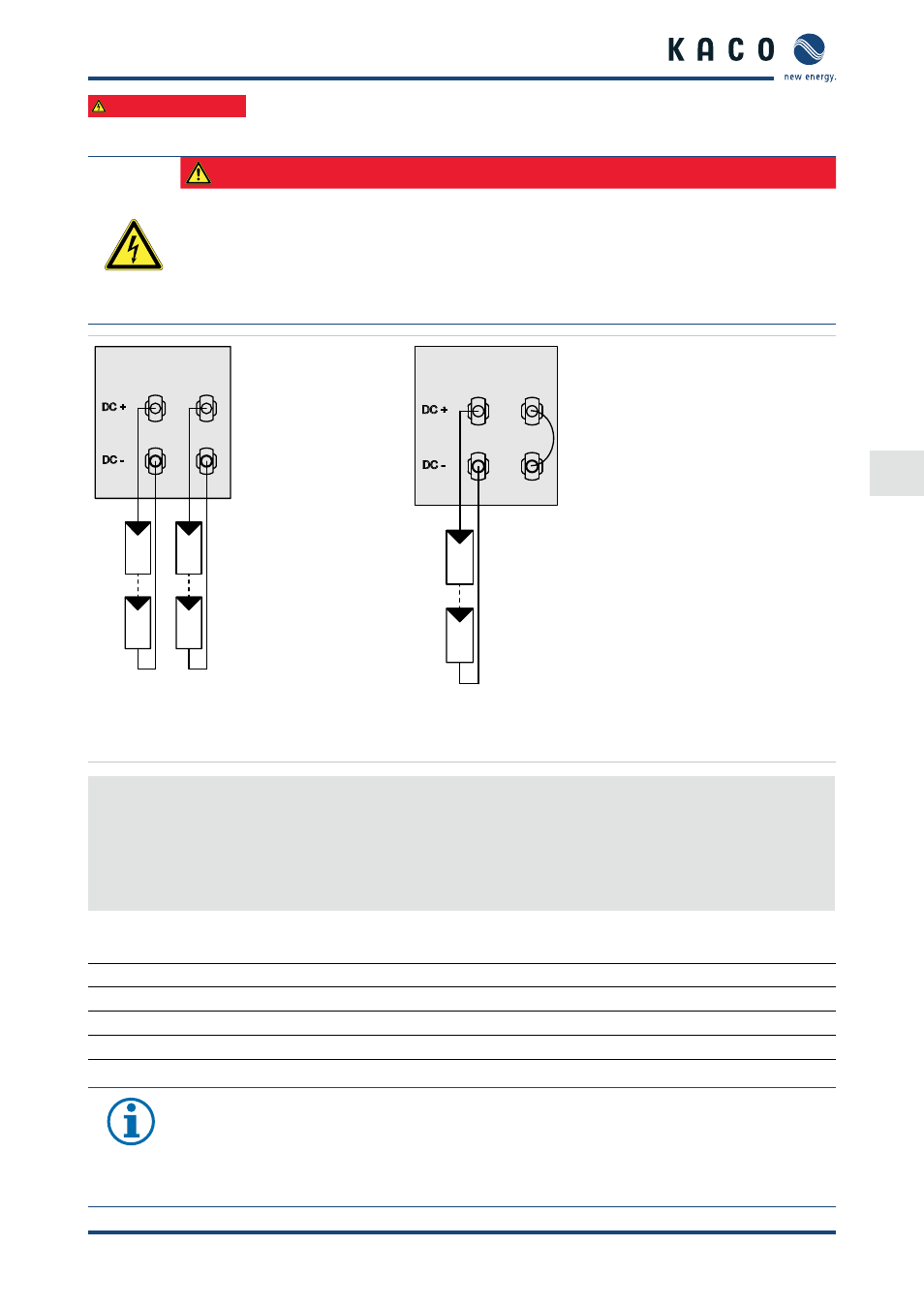

Σχήμα 17: Προτεινόμενη τυπική σύνδεση Σχήμα 18: Σύνδεση με μη χρησιμοποιούμενους ανιχνευτές MPP B
Σύνδεση Φ/Β γεννήτριας
1. Αφαιρέστε τα προστατευτικά πώματα από τα βύσματα σύνδεσης DC.
2. Συνδέστε τη Φ/Β γεννήτρια στους βυσματικούς συνδέσμους DC, στην κάτω πλευρά του περιβλήματος.
3. Οι βυσματικές συνδέσεις που δεν χρησιμοποιούνται
πρέπει να σφραγίζονται με προστατευτικά πώματα.
» Ο μετατροπέας έχει συνδεθεί με τη Φ/Β γεννήτρια.
6.7 Τηλεφωνικοί αριθμοί σέρβις
Επίλυση τεχνικών προβλημάτων Τεχνική υποστήριξη
Μετατροπείς ρεύματος +49 (0) 7132/3818-660 +49 (0) 7132/3818-660
Καταγραφή δεδομένων και παρελκόμενα +49 (0) 7132/3818-690 +49 (0) 7132/3818-690
Γραφείο εξυπηρέτησης πελατών Δευτέρα έως Παρασκευή 8:00 π.μ. έως 5:00 μ.μ.
ΥΠΟΔΕΙΞΗ
Περισσότερες πληροφορίες για τεχνικά στοιχεία, τη σύνδεση σε θύρες, το χειρισμό, τη συντήρηση
και την αντιμετώπιση βλαβών μπορείτε να βρείτε στις αγγλικές οδηγίες χρήσης.
Μπορείτε να βρείτε τις πλήρεις οδηγίες στη γλώσσα σας στη σελίδα μας στο Internet http://kaco-
newenergy.com. (παγκόσμιος χάρτης στην περιοχή "Download")
