PL
Skrócona instrukcja montażu (Polski)
Skrócona instrukcja montażu KACO blueplanet 3.0-4.6 TL1
Strona 33
Elektryk
4.5

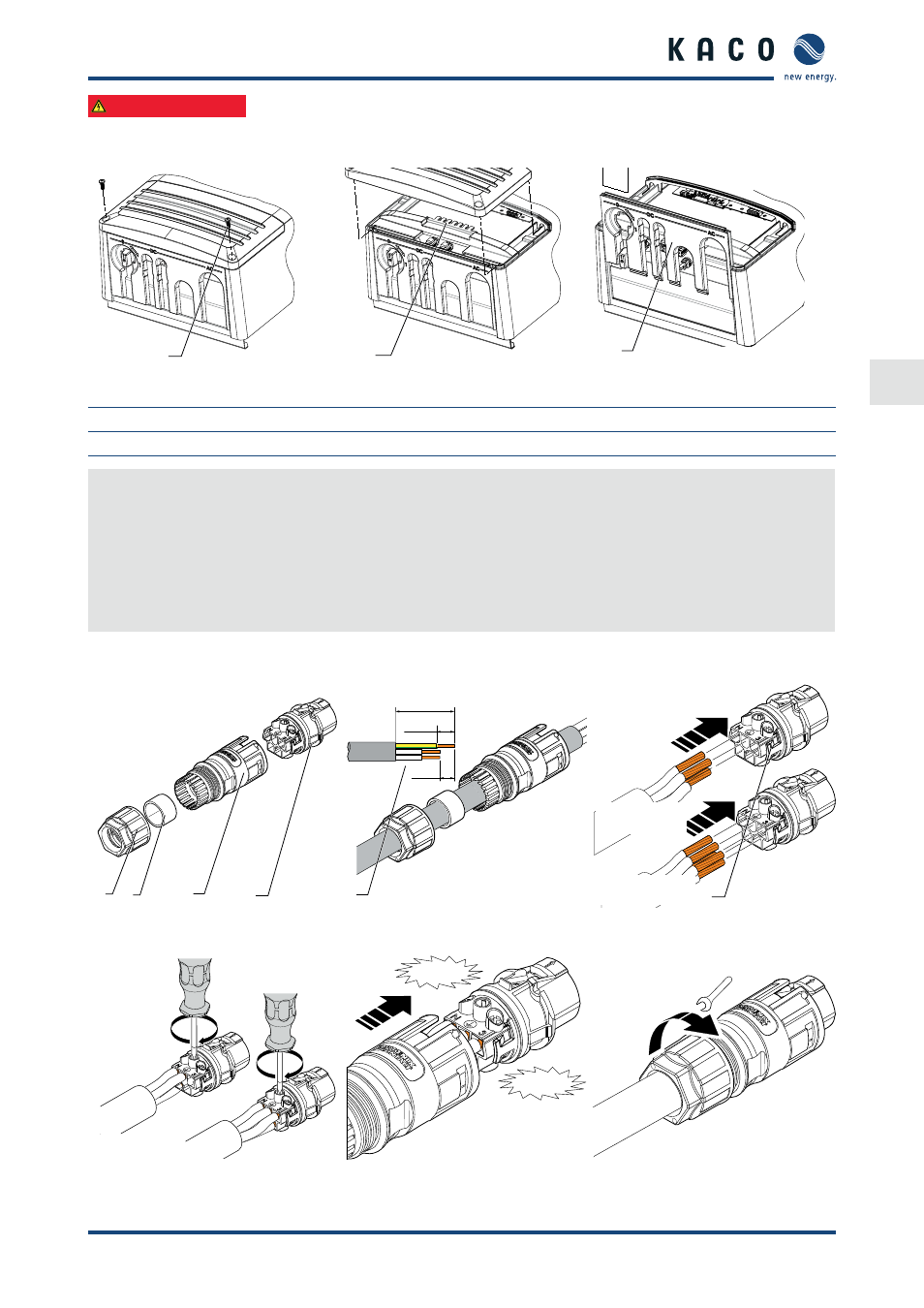

(7.1) Otwieranie pokrywy skrzynki przyłączeniowej
1
2
3
Rysunek 5: Zdemontować pokrywę
Rysunek 6: Usunąć pokrywę
Rysunek 7: Usunąć zasuwę
Objaśnienia
1
Śruby mocujące (2x)
2
Pokrywa skrzynki przyłączeniowej
3
Zasuwa
Otwieranie skrzynki przyłączeniowej
ඣ Falownik jest zamontowany na ścianie.
1.
Ustawić rozłącznik DC w pozycji „OFF”.
2. Wykręcić śruby mocujące na pokrywie dla skrzynki przyłączeniowej.
3. Opuścić
pokrywę.
4. Wyciągnąć zasuwę do góry.
»
Skonfigurować połączenie wtykowe dla przyłącza.
1.5.1
(7.1.1) Konfiguracja połączenia wtykowego AC
3
1
2
4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5
4
przyłączy
3-fazowym
przyłączu
1-fazowym
Rysunek 8: Połączenie wtykowe AC
Rysunek 9: Odizolować kabel
Rysunek 10: Podłączyć żyły
1 Nm
1 Nm
przyłączy
3-fazowym
przyłączu
1-fazowym
CLICK !
CLICK !
30
6,5 Nm
Rysunek 11: Dokręcić śruby
Rysunek 12: Wcisnąć nośnik stykowy
w obudowę
Rysunek 13: Dociągnąć przepust
kablowy
