Σύντομες οδηγίες συναρμολόγησης (Ελληνικά)
Σελίδα 52 Σύντομες οδηγίες συναρμολόγησης KACO blueplanet 3.0-4.6 TL1
Ηλεκτρολόγος
Επεξηγήσεις για την Σχήμα 8 έως Σχήμα 10
1 Στυπιοθλίπτης καλωδίου 2 Μόνωση 4 Βύσμα επαφής
2 Μόνωση 3 Περίβλημα 5 Μήκη καλωδίων
ΥΠΟΔΕΙΞΗ
›
Αν ο φορέας εκμετάλλευσης του ηλεκτρικού δικτύου ή ο πάροχος ηλεκτρικής ενέργειας απαιτεί
3-φασική επιτήρηση ηλεκτρικού δικτύου, είναι απαραίτητη μια 3-φασική (πενταπολική) σύνδεση
δικτύου. Επιπρόσθετα θα πρέπει η 3-φασική επιτήρηση να ενεργοποιηθεί στο μενού «Παράμετροι»
(Parameters). Πριν την εγκατάσταση, ρωτήστε το φορέα εκμετάλλευσης του ηλεκτρικού δικτύου ή
τον πάροχο ηλεκτρικής ενέργειάς σας σχετικά με την απαιτούμενη σύνδεση δικτύου.
Ρύθμιση βυσματικού συνδέσμου AC
ඣ Περιοχή σύνδεσης ανοιχτή.
1.
Περάστε το στυπιοθλίπτη καλωδίου στο καλώδιο.
2. Επιλέξτε μόνωση ανάλογα με τη διάμετρο χρησιμοποιούμενου καλωδίου (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Περάστε το περίβλημα μαζί με τη γείωση στο καλώδιο.
4. Απογυμνώστε το καλώδιο κατά 50 mm.
5. Κοντύνετε τους κλώνους N, L1 σε περίπτωση 1-φασικής σύνδεσης ή τους N, L1, L2, L3 σε περίπτωση 3-φασικής
σύνδεσης κατά 8 mm.
6. Απογυμνώστε τους κλώνους (N, L1, PE σε περίπτωση 1-φασικής σύνδεσης ή τους N, L1, L2, L3 σε περίπτωση
3-φασικής σύνδεσης) κατά 12 mm.
7. Στους εύκαμπτους κλώνους πρέπει να τοποθετηθούν χιτώνια άκρων κλώνων κατά DIN 46228.
8. Οδηγήστε τους κλώνους σύμφωνα με τη σήμανση στο φορέα επαφών μέσα στις επαφές.
9. Σφίξτε τις βίδες στο φορέα επαφών με 1 Nm.
10. Πιέστε το φορέα επαφών μέσα στο περίβλημα έως ότου ακουστεί "κλικ".
11. Συγκρατήστε το περίβλημα με ένα κλειδί (30).
Σφίξτε το στυπιοθλίπτη καλωδίου με ροπή 6,5 Nm.
» Εκτελέστε την ηλεκτρική σύνδεση.
6.6 (7.2) Εκτέλεση ηλεκτρικής σύνδεσης
Εκτελέστε στην κάτω πλευρά του περιβλήματος τη σύνδεση για τη γεννήτρια Φ/Β συστήματος και τη σύνδεση
δικτύου μέσω του βυσματικού συνδέσμου.
DC
1 2 3

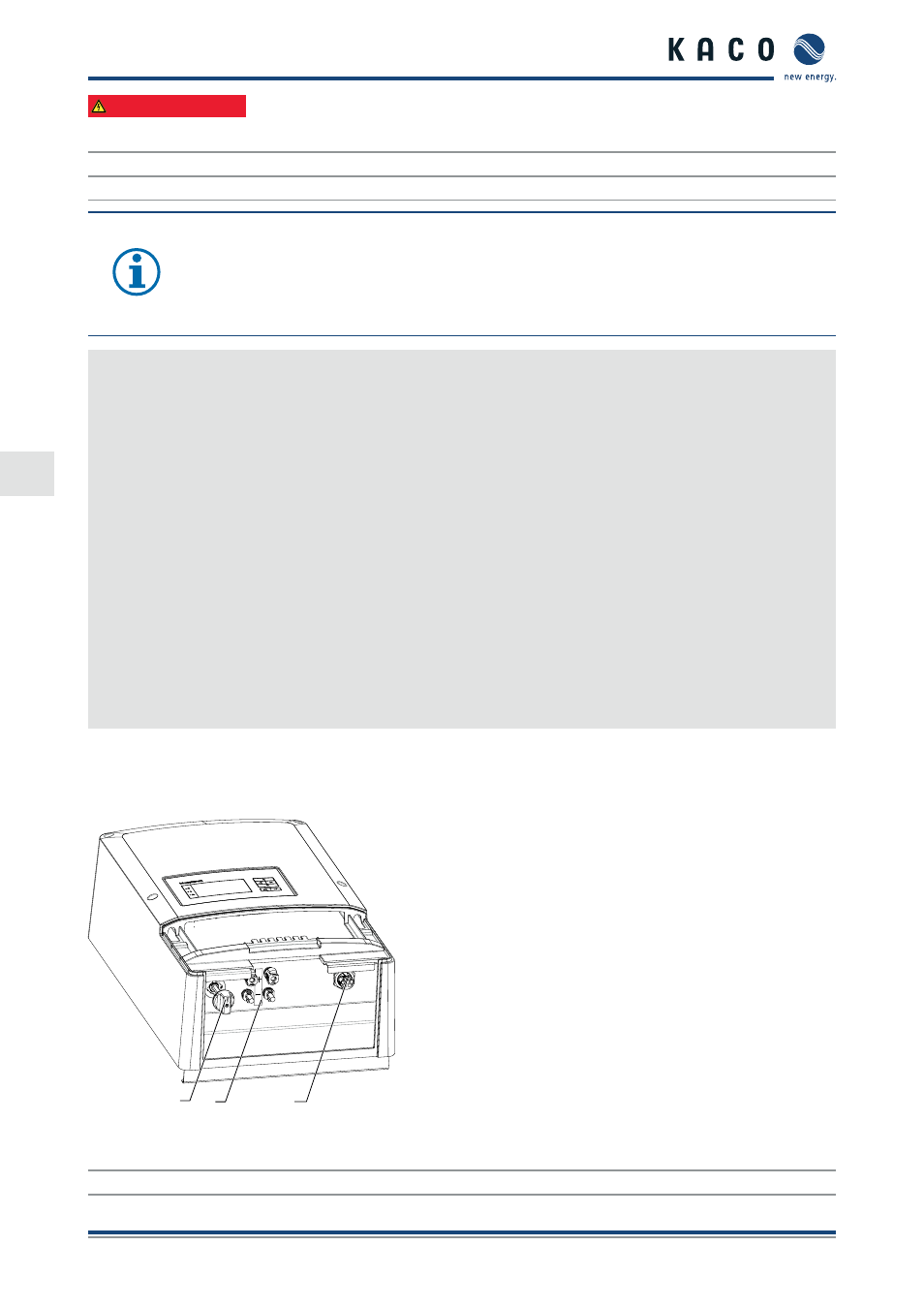

Σχήμα 14: Περιοχή συνδέσεων: Ηλεκτρική σύνδεση
Υπόμνημα
1 Διακόπτης διαχωρισμού DC 3 Βυσματικός σύνδεσμος συσκευής
2 Βυσματικός σύνδεσμος DC για τη γεννήτρια Φ/Β
συστήματος
