N o t i c e d e m o n t a g e a b r é g é e ( F r a n ç a i s )
Page 10 Notice de montage abrégée KACO blueplanet 3.0-4.6 TL1
1.6.2.1 (7.3.3) Branchement
DANGER
Danger de mort par électrocution (arc électrique) !
Une affectation incorrecte des régulateurs MPP endommage fortement l'onduleur.
Un contact avec les raccords sous tension entraîne des blessures graves, voire la mort.
›
Garantir la possibilité de coupure omnipolaire de chaque régulateur MPP.
›
Respecter le montage standard recommandé.
1
Tracker A
2
U
MPP
n
1
n
2
=
B
1
Tracker A
2
U
MPP
n
1
B

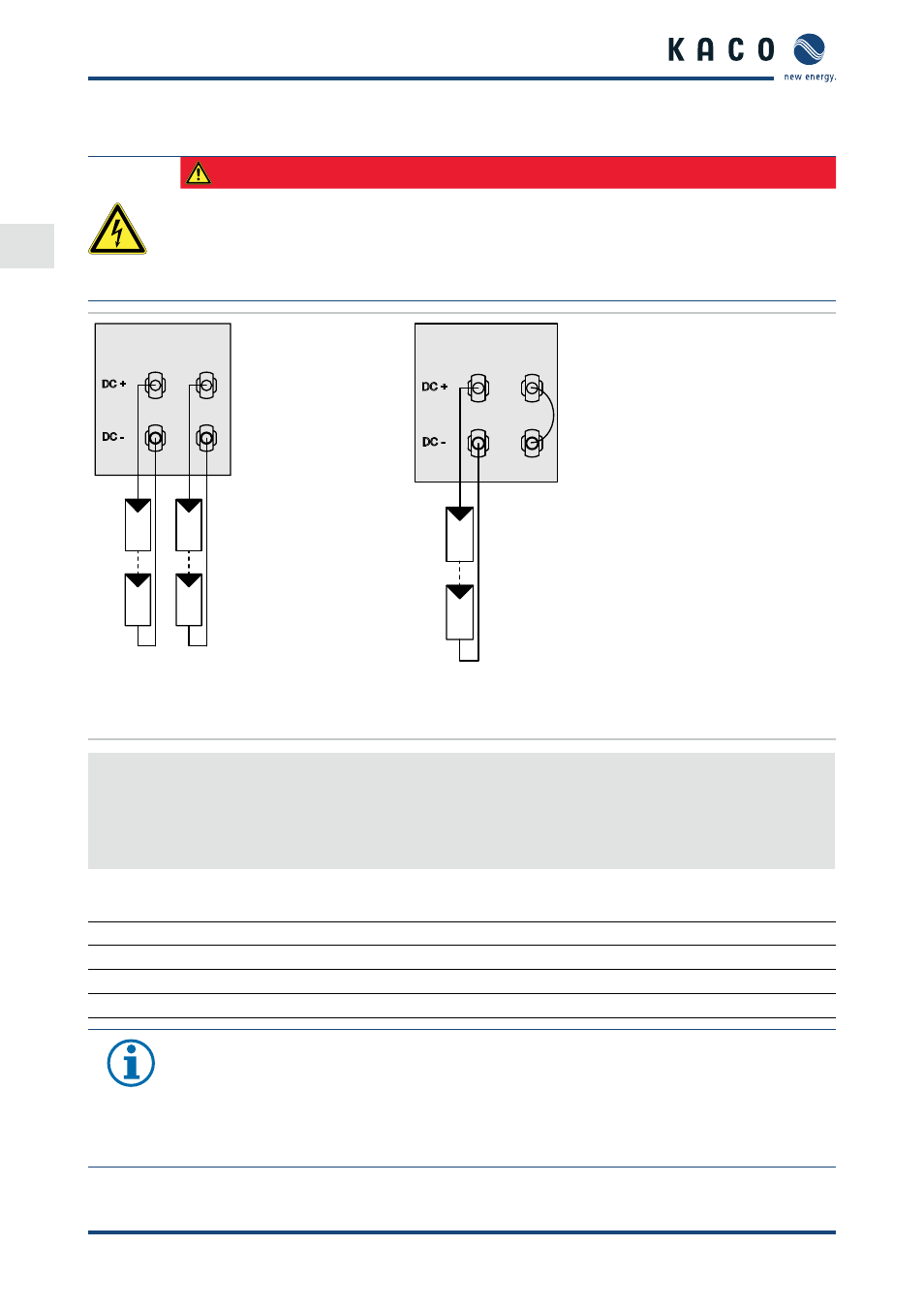

Figure 17 : Montage standard recommandé Figure 18 : Branchement avec des régulateurs MPP B non utilisés
Raccordement du générateur PV
1. Retirer les capuchons de protection des connecteurs CC.
2. Raccorder le générateur PV aux connecteurs à fiche CC sur la face inférieure du boîtier.
3. Fermer les connecteurs à fiche non utilisés à l'aide de capuchons de protection pour garantir la protection.
» L'onduleur est relié au générateur PV.
1.7 Numéros de téléphone du service technique
Assistance technique Conseil technique
Onduleurs +49 (0) 7132/3818-660 +49 (0) 7132/3818-660
Enregistrement des données et accessoires +49 (0) 7132/3818-690 +49 (0) 7132/3818-690
Assistance à la clientèle du lundi au vendredi de 8 h 00 à 17 h 00
REMARQUE
Pour de plus amples informations sur les caractéristiques techniques, le raccordement des inter-
faces, la commande, la maintenance et l'élimination des dérangements, veuillez consulter la notice
d'utilisation proposée en anglais.
Vous trouverez une version complète de la notice dans votre langue sur notre site Internet http://
kaco-newenergy.com. (carte du monde dans le champ « Download »)
