84 3 Ciclos de palpación para la verificación automática de htas.
3.3 Medición aut
o
mática de piezas
MEDICION INTERIOR DE CAJERA RECTANGULAR
(ciclo de palpación 423, DIN/ISO: G423)

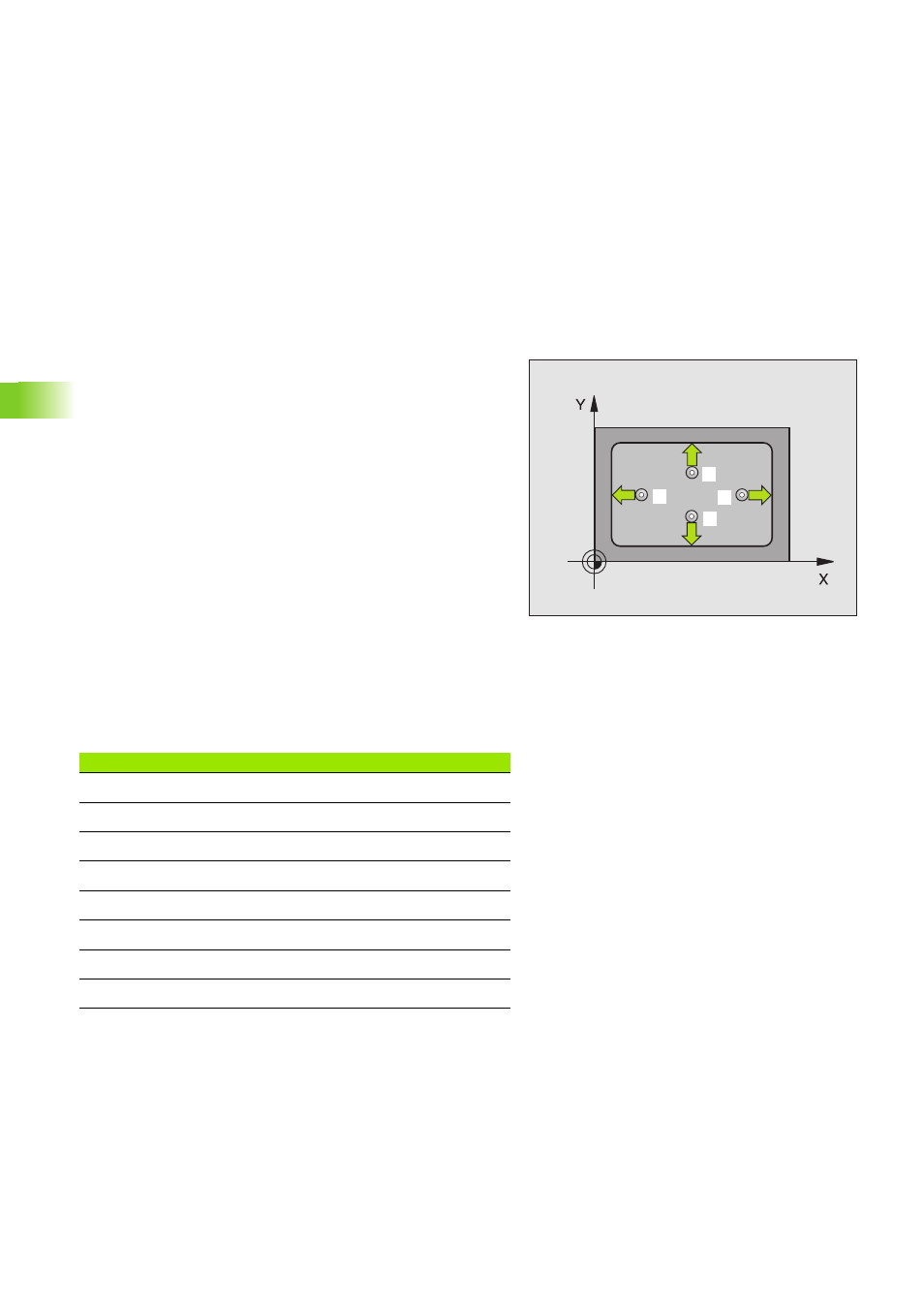

Con el ciclo de palpación 423 se calcula el punto central así como la
longitud y la anchura de una cajera rectangular. Si se han definido los
valores de tolerancia correspondientes en el ciclo, el TNC realiza una
comparación del valor nominal y el real y memoriza la diferencia en los
parámetros del sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación pro-
gramado
1 . El TNC calcula los puntos de palpación según las indi-
caciones en el ciclo y la distancia de seguridad indicada en MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 ó MP6360)
3 Después el palpador se desplaza o bien paralelo al eje a la altura de
la medición o bién de forma lineal a la altura de seguridad hacia el
siguiente punto de palpación
2 y realiza allí el segundo proceso de
palpación
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de pal-
pación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
1
4
3
2
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje transversal
Q154 Valor real del lado en el eje principal
Q155 Valor real del lado en el eje transversal
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje transversal
Q164 Desviación del lado en el eje principal
Q165 Desviación del lado en el eje transversal
