TNC 426, TNC 430 de HEIDENHAIN 137
5.3 Tipos de digitalización

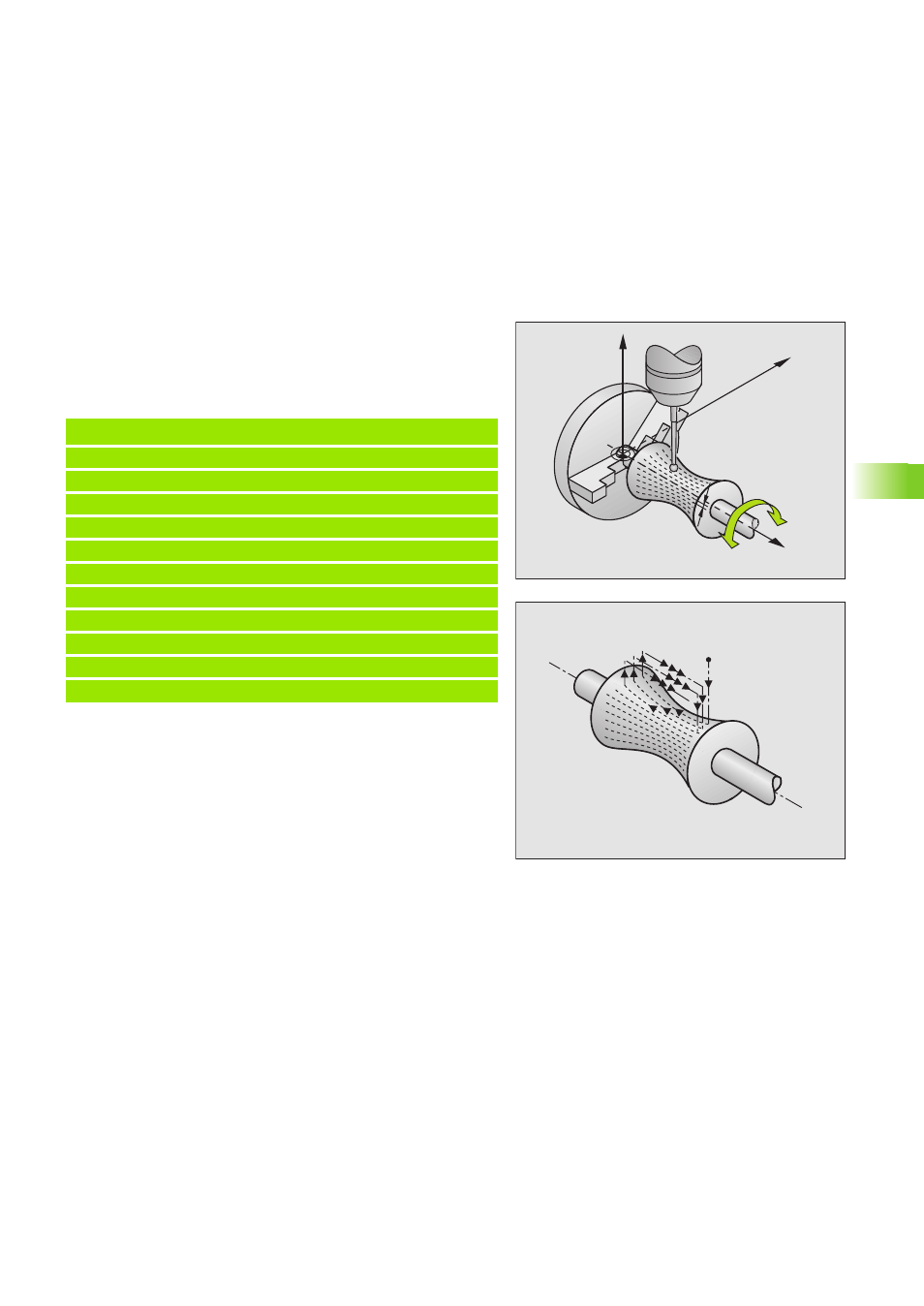

Palpador analógico: Ciclo LINEA con eje giratorio
Cuando se define en el parámetro de introducción DIRECCION DE
LINEAS un eje lineal (p.ej. X), el TNC sigue conmutando al final de la
línea el eje giratorio (p.ej. A) determinado en el ciclo CAMPO , según
la distancia DIST.L. Véase las figuras de la derecha.
Ejemplo: frases NC
Y
X
Z
L A
30 TCH PROBE 5.0 CAMPO
31 TCH PROBE 5.1 PGM DIGIT: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+25
34 TCH PROBE 5.4 ALTURA: 50
. . .
60 TCH PROBE 18.0 LINEA
61 TCH PROBE 18.1 DIRECCION: X
ANGULO: 0 ALTURA: 25
62 TCH PROBE 18.2 F1000
DIST.MIN.LINEAS: 0.2 DIST.L: 0.5
DIST.P: 0.5 TOL: 0.1 DIST: 2
