34 3 Ciclos de palpación para la verificación automática de htas.
3.1 Medición aut
o
mática de la po
sición inclinada de la pieza
8 1ª isla: centro 1er eje Q268 (valor absoluto): punto
central de la primera isla en el eje principal del plano
de mecanizado
8 1ª isla: centro 2º eje Q269 (valor absoluto): punto
central de la primera isla en el eje transversal del
plano de mecanizado
8 Diámetro de la isla 1 Q313: diámetro aproximado
de la 1ª isla. Introducir mejor un valor superior al esti-
mado
8 Altura isla 1 en eje TS Q261 (valor absoluto): coor-
denada del centro de la bola (=punto de contacto) en
el eje de plapción a la cual se realiza la medición de la
isla 1
8 2º isla: centro 1er eje Q270 (valor absoluto): punto
central de la segunda isla en el eje principal del plano
de mecanizado
8 2º isla: centro 2º eje Q271 (valor absoluto): punto
central de la segunda isla en el eje transversal del
plano de mecanizado
8 Diámetro de la isla 2 Q314: diámetro aproximado
de la 2ª isla. Introducir mejor un valor superior al esti-
mado
8 Altura de seguridad isla 2 en eje TS Q315 (valor
absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, a la cual se realiza
la medición de la isla 2
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Preajuste del giro básico Q307 (valor absoluto):
cuando la inclinación que se va a medir no se refiere
al eje principal, sino a una recta cualquiera, se intro-
duce el ángulo de la recta de referencia. Entonces el
TNC calcula para el giro básico la diferencia entre el
valor medido y el ángulo de las rectas de referencia.
Ejemplo:Frases NC
5 TCH PROBE 402 ROT 2 ISLAS
Q268=-37 ;LONGITUD CENTRO 1ER EJE
Q269=+12 ;LONGITUD CENTRO 2º EJE
Q313=60 ;DIAMETRO ISLA 1
Q261=-5 ;ALTURA MEDIDA 1
Q270=+75 ;LONGITUD CENTRO 1ER EJE
Q271=+20 ;LONGITUD CENTRO 2º EJE
Q314=60 ;DIAMETRO ISLA 2
Q215=-5 ;ALTURA DE MEDICION 2
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q307=+0 ;VALOR PREF. GIRO BASICO

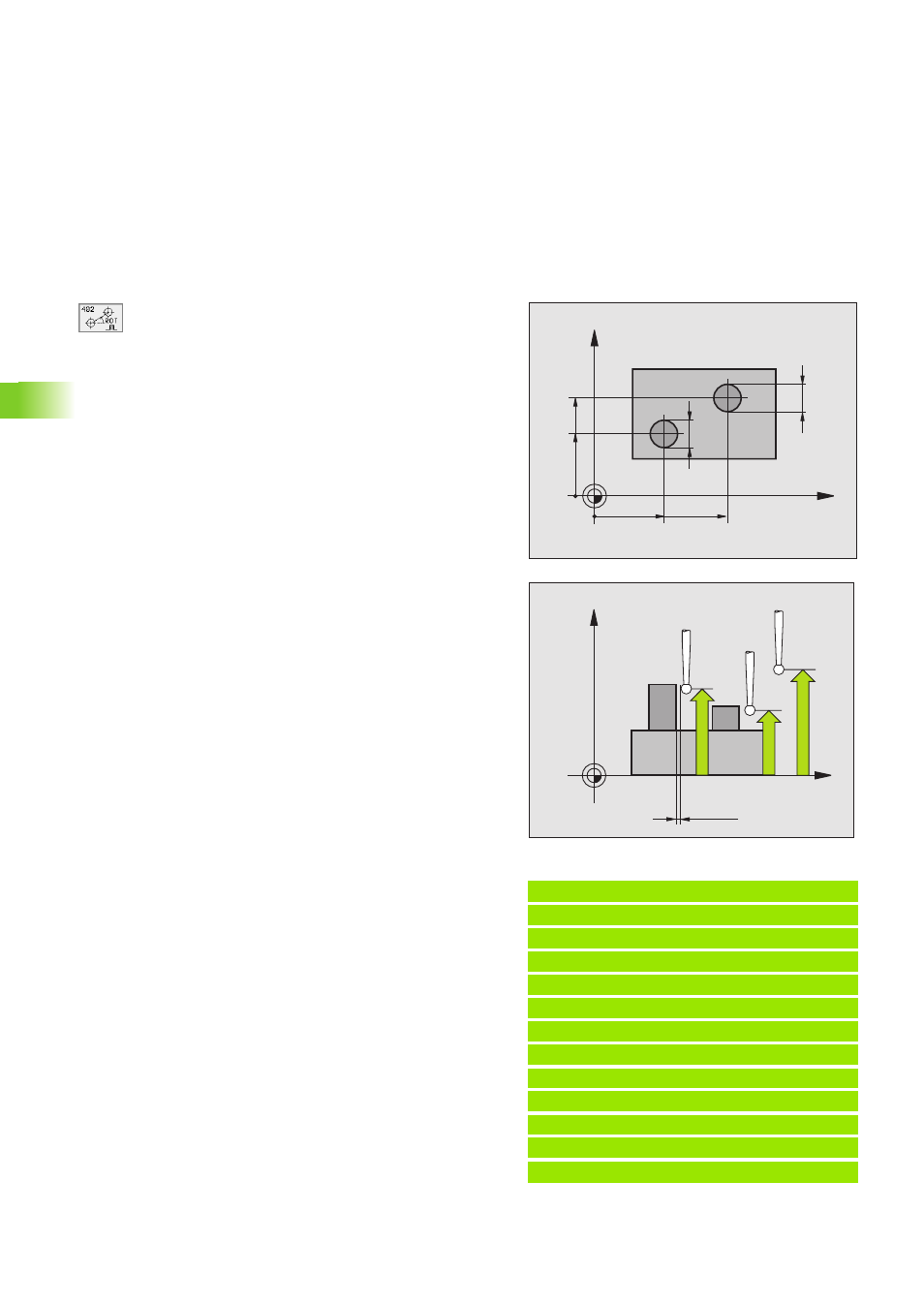

X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
