TNC 410, TNC 426, TNC 430 de HEIDENHAIN 93
3.3 Medición aut
o
mática de piezas
8 Eje de la medición Q272: eje en el plano de mecani-
zado en el que se realiza la medición:
1:Eje principal = eje de la medición
2:Eje transversal = eje de la medición

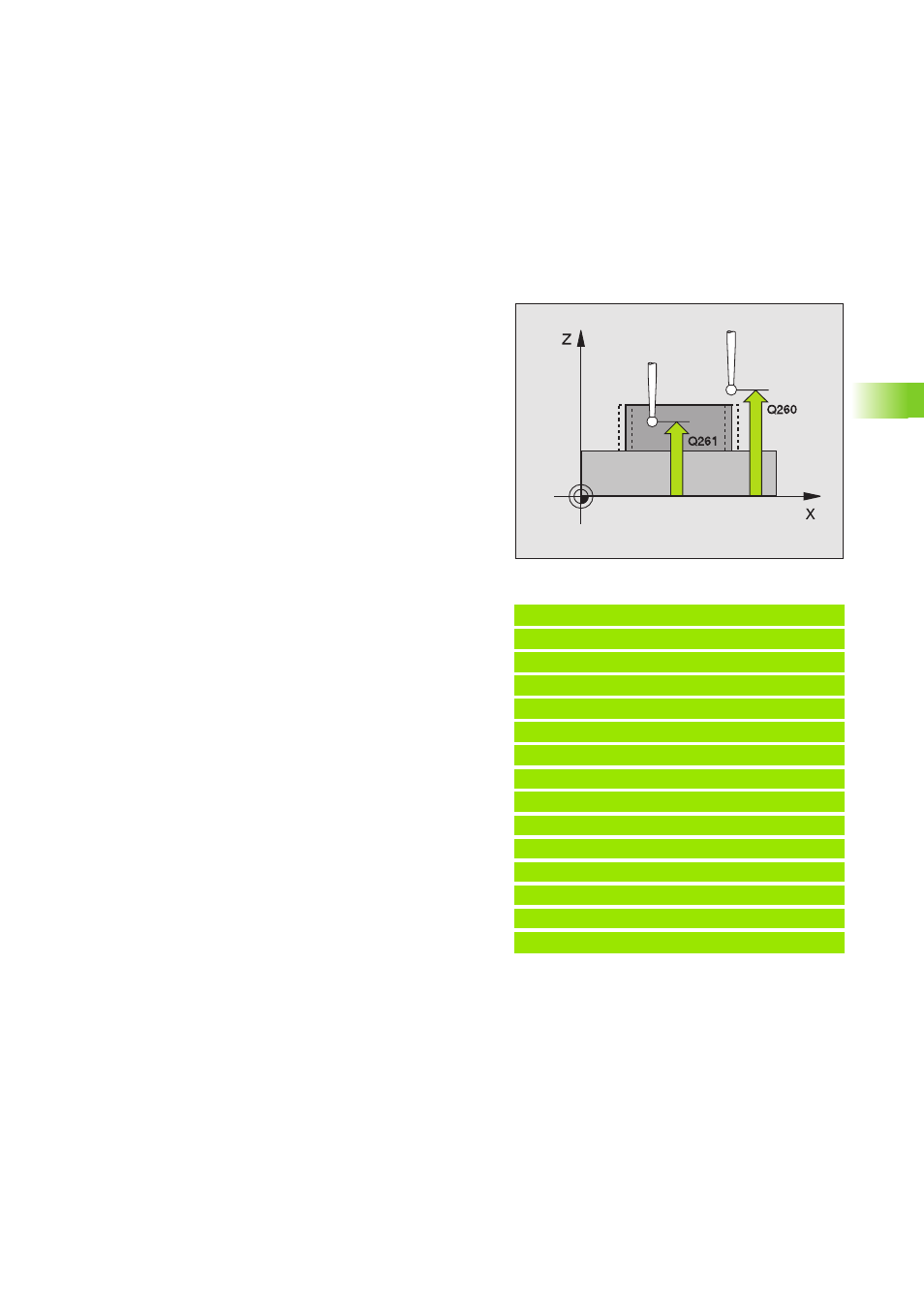

8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Longitud nominal Q311: valor nominal de la longitud
a medir
8 Medida máxima Q288: máxima longitud admisible
8 Medida mínima Q289: longitud mínima admisible
8 Protocolo de medición Q281: determinar si el TNC
debe elaborar un protocolo de medición:
0: No elaborar ningún protocolo de medición
1: Elaborar el protocolo de medición: el TNC memo-
riza el fichero de protocolos TCHPR426.TXT en el
mismo directorio en el que está memorizado su pro-
grama de medición
8 Parada del pgm con error de tolerancia Q309:
determinar si al sobrepasarse la tolerancia se inter-
rumpe la ejecución del programa y se emite un error:
0: no interrumpir el programa, no emitir aviso de error
1: interrumpir el programa, emitir aviso de error
8 Número de herramienta para supervisión Q330:
determinar si el TNC debe realizar la supervisión de la
herramienta (véase ”Supervisión de herramientas”
en página 73)
0: supervisión inactiva
>0: número de herramienta en la tabla de herramien-
tas TOOL.T
Ejemplo:Frases NC
5 TCH PROBE 426 MEDIR ISLA EXTERIOR
Q263=+50 ;1ER PUNTO 1ER EJE
Q264=+25 ;1ER PUNTO 2º EJE
Q265=+50 ;2º PUNTO 1ER EJE
Q266=+85 ;LONGITUD PUNTO 2º EJE
Q272=2 ;EJE DE LA MEDICION
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q311=45 ;LONGITUD NOMINAL
Q288=45 ;TAMAÑO MAXIMO
Q289=44,95 ;TAMAÑO MINIMO
Q281=1 ;PROTOCOLO MEDIDA
Q309=0 ;PARO DEL PGM SI ERROR
Q330=0 ;NUMERO DE HTA.
