36 3 Ciclos de palpación para la verificación automática de htas.
3.1 Medición aut
o
mática de la po
sición inclinada de la pieza

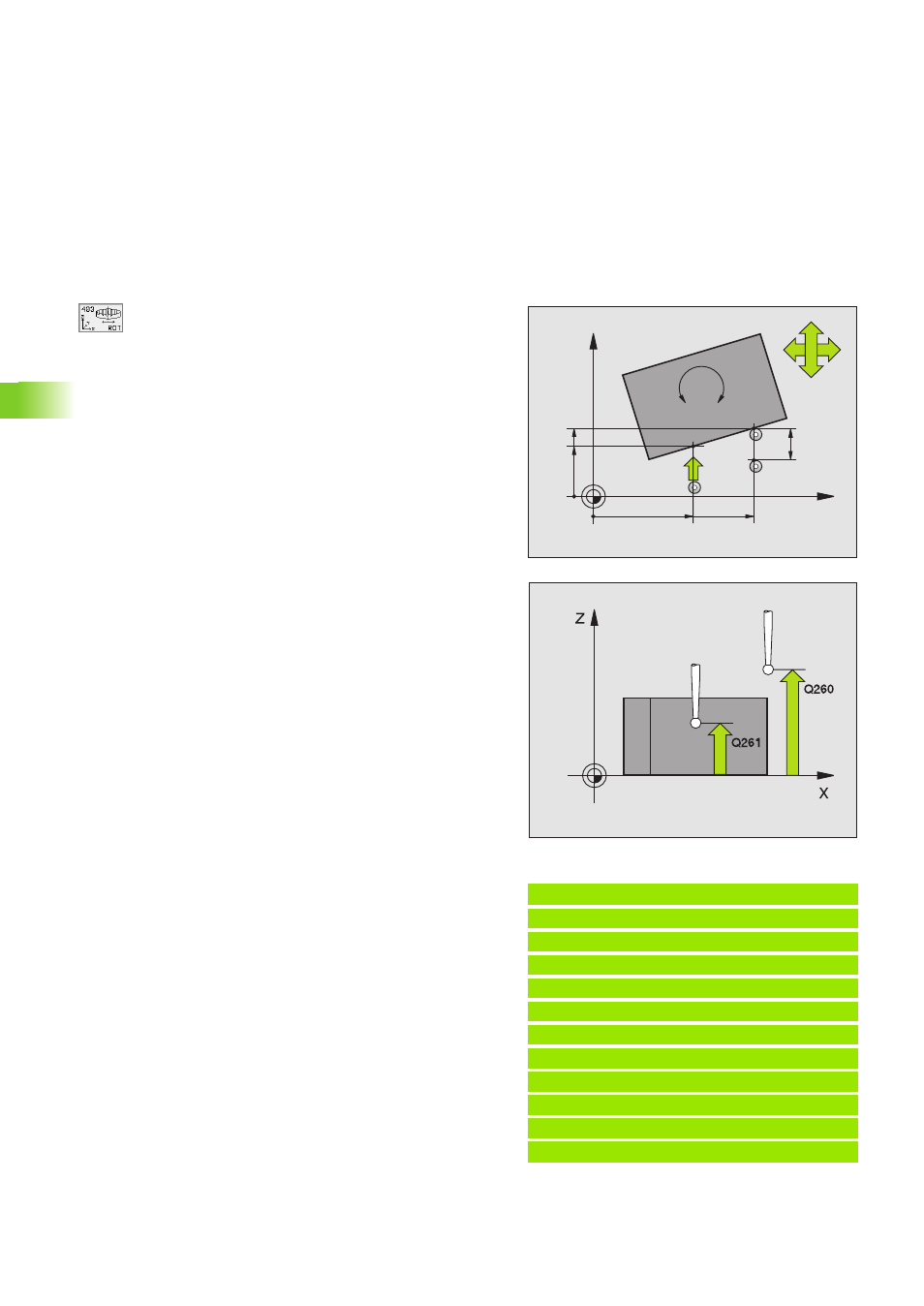

8 1ª punto de medición del 1er eje Q263 (valor abso-
luto): coordenada del primer punto de palpación en el
eje principal del plano de mecanizado
8 1ª punto de medición del 2º eje Q264 (valor abso-
luto): coordenada del primer punto de palpación en el
eje transversal del plano de mecanizado
8 2º punto de medición del 1er eje Q265 (valor abso-
luto): coordenada del segundo punto de palpación en
el eje principal del plano de mecanizado
8 2º punto de medición del 2º eje Q266 (valor abso-
luto): coordenada del segundo punto de palpación en
el eje transversal del plano de mecanizado
8 Eje de la medición Q272: eje en el plano de mecani-
zado en el que se realiza la medición:
1:Eje principal = eje de la medición
2:Eje transversal = eje de medición 3: eje de plapa-
ción = eje de medición
8 Dirección de desplazamiento 1 Q267: dirección
según la cual el palpador se aproxima a la pieza:
-1:Dirección de desplazamiento negativa
+1:Dirección de desplazamiento positiva
8 Altura de la medición en el eje de palpación Q261
(valor absoluto): coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se realiza la medición
8 Distancia de seguridad Q320 (valor incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
8 Altura de seguridad Q260 (valor absoluto): coorde-
nada en el eje de palpación sobre la cual no se pro-
duce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
8 Desplazamiento a la altura de seguridad Q301:
determina el comportamiento del palpador entre los
puntos de medición:
0: entre los puntos de medición desplazarse a la altura
de medición
1: entre los puntos de medición desplazarse a la altura
de seguridad
8 Eje para movimiento de compensación Q312: Deter-
minar con qué eje giratorio compensa el TNC la posi-
ción inclinada que se ha medido:
4: Compensar la posición inclinada con el eje giratorio A
5: Compensar la posición inclinada con el eje giratorio B
6: Compensar la posición inclinada con el eje giratorio C
Ejemplo:Frases NC
5 TCH PROBE 403 ROT MEDIANTE EJE C
Q263=+0 ;LONGITUD PUNTO 1ER EJE
Q264=+0 ;LONGITUD PUNTO 2º EJE
Q265=+20 ;2º PUNTO 1ER EJE
Q266=+30 ;LONGITUD PUNTO 2º EJE
Q272=1 ;EJE DE LA MEDICION
Q267=+1 ;DIRECCION DE DESPLAZAMIENTO
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q312=6 ;EJE DE COMPENSACION
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
